测控电路期末考试试题三-答案(广石化).docx

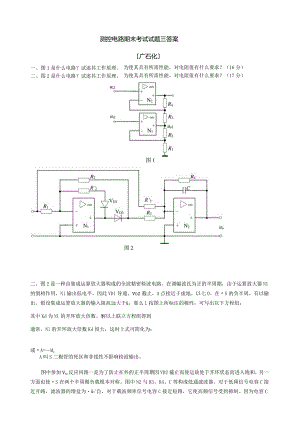

测控电路期末考试试题三答案广石化一、图1是什么电路？试述其工作原理。二、图2是什么电路？试述其工作原理。为使其具有所需性能，对电阻值有什么要求？（16分）为使其具有所需性能，对电阻值有什么要求？（17分）二、图2是一种由集成运算放大器构成的全波精密检波电路。在调幅波氏为正的半周期，由于运算放大器Nl的倒相作用，Nl输出低电平，因此VDl导通、Vd2截止，A点接近于虚地，以七0。在S的负半周，有以输出。假设集成运算放大器的输入阻抗远大于&，那么L按图上所标注的极性，可写出以下方程组：其中Kd为Nl的开环放大倍数。解以上联立方程组得到通常，Nl的开环放大倍数Kd很大，这时上式可简化为：或A=-MsA叫S二极管的死区和非线性不影响检波输出。图中参加Vdi反应回路一是为了防止在外的正半周期因VD2截止而使运放处于开环状态而进入饱和，另一方面也使S在两个半周期负载根本对称。图中N2与H3、R4、C等构成低通滤波器。对于低频信号电容C接近开路，滤波器的增益为&/自。对于载波频率信号电容C接近短路，它使高频信号受到抑制。因为电容C的左端接虚地，电容C上的充电电压不会影响二极管VD2的通断，这种检波器属于平均值检波器。为了构成全波精密检波电路需要将以通过与"A相加，图2中N2组成相加放大器，取代=2&。在不加电容器。时，N2的输出为：三、图3是什么电路？试述其工作原理。（16分）三、图3是脉宽调制电路。靠稳压管VS将输出电压。稳定在假设输出电压为力，那么它通过Vd2和Rpi+Rp3向电容C充电，当电容C上的充电电压与"/时其中/二凡/伊.鼻+凡），N的状态翻转，使“o=7°-Ur通过VDl和Rp+Rp2对电容。反向充电，当电容。上的充电电压-尸Ur时，N再次翻转，使O=Ur。这样就构成一个在土七间来回振荡的多谐振荡器。由于在两个半周期通过不同的电阻通道向电容充电，那么两半周期充电时间常数不同，从而输出信号的占空比也随两支充电回路的阻值而变化。图3中RP2、RP3为差动电阻传感器的两臂，Rp2+Rp3为一常量，输出信号的频率不随被测量值变化，而它的占空比随HP2、Rp3的值变化，即输出信号的脉宽受被测信号调制。四、图4是什么电路？试述其工作原理。为使其具有所需性能，对电阻、电容值有什么要求？写出其传递函数、品质因数、固有频率、通带增益。（16分）图4六、图6是什么电路？试述其工作原理。（16分）图6六、图6是高速采样/保持电路。在采样期间，UC为正,V与V?导通，Vl截止。V2的导通将使V和C置于Nl的闭环回路中，C上的电压将等于输入电压而不受V的导通电阻的影响，另外，由于Nl反相端的偏置电流和Vl的漏电流都很小，V?导通电阻的压降极小，其影响可以略去不计，所以。上的电压仍能非常精确地等于Nl反相端的电压。由于N2未在反应回路中，虽然N2使电路工作速度得以提高，但它的漂移和共模误差在采样期间得不到校正，使采样误差增大。在保持期，V、V?截止。除了V外，V?也将产生漏电流。所以保持精度较差。电路的速度提高是靠牺牲精度换来的。
