河北智能一体化电源--说明书.docx

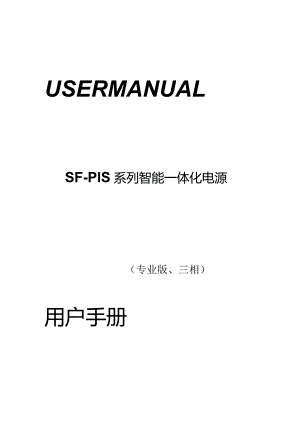

USERMANUALSF-PlS系列智能一体化电源（专业版、三相）用户手册公S。NGFENG松丰电源PONERSU叩LY上海松丰电源设备有限公司SHANGHAISONGFENGPOWERSUPPLYINSTALLATIONCO.,LTD目录概述4性能指标5系统配置6第一章快速启动71. 1本章内容71.2 拆箱检查71.3 环境确认71.4 安装确认7第二章安装指导82. 1本章内容82.2选位82.2 .1配电室82.3 .2存储82.3打开包装82.3.1 系统包装92.3.2 功率模块和电池包包装102.3.3 智能一体化电源组成122.3.4 操作空间132.3.5 前面操作和后面操作132.3.6 最终定位132.3.7 安装功率模块和电池包132.3.8 进线方式132 .4保护器件142.1.1 整流和旁路输入142.1.2 外置电池142.1.3 智能一体化电源输出153 .5功率电缆153.1.1 系统最大稳态电流与电缆配置，见表2-2所示：153.1.2 连线15第三章触摸屏操作使用说明183.1、 概述183.2、 画面操作183.2.1进入主画面183.2.2系统杳询画面183.2.3隔离变压器监测界面203.2.4稳压器电源监测界面201.1.5 ATS单元监测界面211.1.6 UPS单元监测界面213.3、 故障报警223. 3.1实时报警画面224. 3.2历史报警画面235. 3.3报警信息233.4、 日常维护保养23第四章故障处理24第五章操作和运行265.1 .正常开机265.2 运行模式（不同机型指示有所差异）265.3 电池工作模式26说明：因客户配置要求有所不同,本说明书内容仅作为参考,具体以实际机型配置为准；重要安全说明欢迎您使用上海松丰电源设备有限公司产品，本手册包含重要的安全说明，在操作SF-PIS系列智能一体化电源之前请您仔细阅读安全和操作说明。了解设备和手册中的所有告警信息，按照说明书的要求操作。未受过前期培训的人员不得操作此机器。/Kz4警告电池有可能会产生电击危险和大短路电流。在更换和操作电池之前请仔细阅读以下要求: 请戴橡胶手套并穿安全鞋 请摘掉项链、手表和其它金属物品 请使用带有绝缘手柄的工具 请不要将工具和金属物品放在电池上 如果发生电池损坏或电池漏液，请立即联系我司 请不要将电池放在热源附近，电池会爆炸 操作、运输或回收电池请遵守当地的法规警告虽然SF-PIS系列智能一体化电源设计和制造时已经考虑到确保人身安全，但是不正确的操作还是可能会引起电击或火灾，请严格遵守下面的要求 在清洁SF-PIS系列智能一体化电源之前请先关机并拔掉插头 请使用干的布清理智能一体化电源，不要使用湿的或喷雾类的物品清洁 请不要将其它物体插入智能一体化电源的空隙 请不要将智能一体化电源放置在危险线缆的附近 上电前请确认地线已经正确连接，并检查接线和电池的极性是否正确 放置智能一体化电源时要在四周留有足够空间，保证智能一体化电源通风正常和便于维护 若遇火警，请使用干粉灭火器。若使用液体灭火器有触电危险 安装智能一体化电源时请考虑地板对智能一体化电源和电池的承重能力概述本产品适用于广播电视行业，专业版属广电行业机房专用不间断电源设备；产品具有高可靠性、高效率、超宽电压输入范围，有效减少转电池次数，延长电池寿命，在线模式下效率高，为同类产品业界最高。可大幅降低能源损耗，节约电费开支；操作方便：触摸屏显示，调试安装迅捷方便，运行状态实时监测，界面友好；内置电池满足短时（标配10分钟）备电需求，大容量充电器实现长时间（选配）备电:10kVA20OkVA专业版配置维修旁路，方便易用；智能管理（选配）：可选SNMP/MODBUS等方式接入远程网管，UPS短信（选配）实现短信、报警等多种报警上报方式;产品完全满足广播电视节目无线数字化覆盖工程的实施，针对性强，适用于数字电视发射机的配套使用，提高发射设备的播出质量。“松丰智能一体化电源”是集隔离、防雷、不间断供电、多路配电、一体化的集成系统。产品性能稳定可完全规避“零停播”；鉴于台、站供电状况的不稳定，配套设备易遭受雷电浪涌、电压波动、谐波、三相电压不平衡、频繁停电等弊端。因此，本系统为台、站的发射机提供了一个安全稳定、不间断供电的电源环境。本着为广电用户提供高品质的电源产品，上海松丰电源在广电行业的各个供配电系统提供稳定、安全、智能，绿色的供配电保障作用，以保证各个发射设备的稳定正常播出，真正意义上实现了发射台站“无人值守”；“松丰智能一体化电源”是采用现代电子电力技术、并大量运用SCR.IGBT模块、双DSP数字控制与变压器、各种电力开关器件融合的一种全新的电源系统,具有：市电输入的隔离、克服零点漂移、滤除谐波、抗电磁干扰、尖峰抑制、雷电浪涌吸收、不间断供电、2ms稳定电压、多路输出、动力环境集中管理、远程监测、监控等功能，是目前低压供配电设备系统中的优选电源产品，为广电用户提供了完整的系统电源解决方案，为用户的设备提供了一个优质而效的电源动力环境，从而保证了整个系统的安全可靠运行。本系统的设计、生产完全符合国家相关标准，在工厂完成组装、测试、老化试验、检测合格后才能整机出厂，确保给用户提供高可靠和高稳定性的电源系统产品。性能指标一、系统参数型号SF-PIS-10/15/20/30/40/60/80/100/120/140/160/180/200KVA负载容量（KVA）10/15/20/30/40/60/80/100/120/140/160/180200KVAKVA输入市电输入三相380VaC+N线+PE线输入电压范围线电压三相380V（相电压220V）±25%频率范围50HZ±5HZ;60HZ±5HZ电流谐波THDW3%（100%非线性负载）功率因数0.99输入隔离变压器连进线三角型出线星型（）接方式抗雷防浪涌能力标称放电电流40KA最大放电电流100KA尖峰抑制输入4000V,8-2OUS脉冲，输出小于40V滤波性能15KHZ-10GHZ,差模70-10OdB共模IoOdB输出输出主回路三相380Vac+N线+PE线输出电压稳定度线电压三相38OV（相电压220V）±1%频率50±0.01Hz60±0.01Hz（锁相期间为市电频率）后备时间标机后备供电支持时间10分钟（具体可根据用户需求配置电池）电压畸变率THD<1%（线性负载），THD<5%（非线性负载）功率因数0.8三相相位精度120o+0.5o峰值比3:1响应时间2ms旁路旁路电压38OV电压范围-20%÷15%旁路频率范围5060Hz（额定频率）±lHz,±3Hz,±5Hz过载能力110%,1小时后转旁路125%,10分钟后转旁路150%,1分钟后转旁路>150%,20OmS后转旁路UPS系统效率正常模式：95%经济模式：99%电池模式效率95%显示LCD+LED,触摸屏+键盘耐压强度2000V一分钟无击穿飞弧绝缘电阻>5M环境温度-25°C+5（C相对湿度90%海拔高度V4000米进出线方式后进后出电池充电功率20%系统功率充电电压精度+1%远程通信ModbUS通讯协议，232/485通信接口和以太网，并具有GSM短信告警功能。（选配）注:安装场所应无严重影响稳压器绝缘强度的气体、点汽、化学性沉积、污垢、导电尘埃,应无其它易燃易爆易腐蚀的物质;安装场所应无严重的振动或颠簸;系统配置系统配置表:型号：SF-PIS-IO/15/20/30/40/60/80/100/120/140/160/180/200KVA名称规格品牌或型号选项ATS双电源切换WATSGC-*A4FR施耐德系列隔离变压器10/15/20/30/40/60/80/100/120/140/160/180/200KVASGB系列无触点稳压器10/15/20/30/40/60/80/100/120/140/160/180/200KVASBW(W)系列UPS10/15/20/30/40/60/80/100/120/140/160/180/200KVASF系列电池阀控式铅酸免维护蓄电池，10分钟（标配）DJMI2系列配电输出按客户需求施耐德防雷器LHY1-C-4P(20KVA)施耐德监测显示LCD+LED,触摸屏+键盘，监测UPS参数国产选配触摸屏GXO3501（7时宽屏），PLC：TM2I8LDAE24DRHN,监测整机参数施耐德远程通信ModbUS通讯协议，232/485通信接口和以太网，并具有GSM短信告警功能。选配第一章快速启动1.1 本章内容本章介绍智能一体化电源在安装调试过程中需要注意的基本原则，便于客户实现智能一体化电源的快速安装调试。1.2 拆箱检查客户收到产品后需要进行如下检查工作：1、包装箱是否完整、是否存在破损和受潮等现象？如有请联系当地经销商或者当地办事处。2、包装箱外部机型标识是否与所订购机型一致？如有出入，请联系当地经销商或者当地办事处。3、拆开包装后，请检查包装箱内部是否有水渍等异常现象？机器是否有外壳损坏或者破裂的现象？如有请联系当地经销商或者当地办事处。4、检查机器铭牌是否与包装箱外部机型标识一致？如有出入，请联系当地经销商或者当地办事处。5、请检查机器内部附件是否完整，如有出入，请联系当地经销商或者当地办事处。1.3 环境确认在智能一体化电源实际安装使用之前还必须确认以下几点：K25?11S25c,施。注意：20°C以上时每增加I(TC则电池寿命减半。2、智能一体化电源实际使用的环境温度是否低于0?如果低于0,请增加加热设施。3、智能一体化电源实际使用环境湿度是否超过90%?是否存在凝露现象？如有该现象，请增加额外的防护。4、智能一体化电源实际使用环境中是否存在太阳直射或者是外部生物侵入等现象？如有该现象，请增加额外的防护。5、智能一体化电源实际使用环境是否存在粉尘、易爆易燃气体？如有该现象，请增加额外的防护。1. 4安装确认在智能一体化电源安装完成之后，请注意检查智能一体化电源的安装情况：1、智能一体化电源是否安装在阻燃材料上？2、所有电缆是否正确接线？3、所有接地系统是否已经按照UPS要求进行了正确接地？4、智能一体化电源周围是否有足够的操作空间？5、确认智能一体化电源外部接线端子是否紧固，力矩是否满足要求？6、确定智能体化电源内部没有遗留螺丝、电缆、及其他导电物体？如果有，请取出。第二章安装指导1.1 本章内容本章介绍智能模块化智能一体化电源的安装。由于每个场地都有其特殊性，本章为安装人员提供指导性的一般安装步骤和方法，由安装人员根据场地具体情况处理。标准
