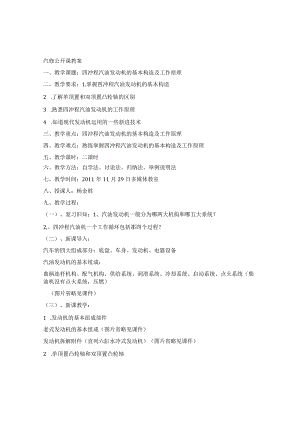

汽修公开课教案.docx

汽修公开课教案一、教学课题：四冲程汽油发动机的基本构造及工作原理二、教学要求：1.掌握四冲程汽油发动机的基本构造2 .了解单顶置和双顶置凸轮轴的区别3 .熟悉四冲程汽油发动机的工作原理4 .知道现代发动机运用的一些新进技术三、教学重点：四冲程汽油发动机的基本构造及工作原理四、教学难点：熟练掌握四冲程汽油发动机的基本构造及工作原理五、教学课时：二课时六、教学方法：自学法、讨论法、归纳法、举例说明法七、教学时间：2011年11月29日多媒体教室八、授课人：杨金胜九、教学过程：（一）、复习旧知：1、汽油发动机一般分为哪两大机构和哪五大系统？2,、四冲程汽油机一个工作循环包括那四个过程？（二）、新课导入：汽车的四大组成部分：底盘、车身、发动机、电器设备汽油发动机的基本组成：曲柄连杆机构、配气机构、供给系统、润滑系统、冷却系统、启动系统、点火系统（柴油机没有点火系统，压燃）（图片省略见课件）（三）、新课教学：1 .发动机的基本组成部件老式发动机的基本组成（图片省略见课件）发动机拆解附件（直列六缸水冷式发动机）（图片省略见课件）2 .单顶置凸轮轴和双顶置凸轮轴单顶置凸轮轴（图片省略见课件）双顶置凸轮轴（图片省略见课件）单顶置凸轮轴发动机（V型单顶置凸轮轴发动机）（图片省略见课件）双顶置凸轮轴发动机（图片省略见课件）发动机车架上的四点支撑（三点支撑）（图片省略见课件）奥迪V6发动机在整车上的布置（发动机前置）（图片省略见课件）3 .四冲程汽油发动机工作原理汽油机是将空气与汽油以一定的比例混合成良好的混合气，在吸气冲程被吸入汽缸,混合气经压缩点火燃烧而产生热能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能。四冲程汽油机在进气冲程、压缩冲程、做功冲程和排气冲程内完成一个工作循环。四冲程汽油发动机工作原理压缩行程做功行程的基小.，”内的彳燃气偏进气行程nSAWMtaTA±r AXT AtA. itfM¾XM.熔萩 M*<>cv. ncwfne4.气 ttRM4-m*9.空，10穴.第急anm0>f,气3上“大火尸 电火程.WnRWt¼A.火 妗0Q个*S成*大HS .e/，住第IKew.厩力闲及 HUt介at. ，体9号力WXASfB 上让Ifc 9昼下止点B杵 "9,塔力.由簿csetflWWW.AU由原J点交第1网4 .现代发动机运用的一些新进技术如：机械增压、涡轮增压、可变进气歧管、活塞冷却喷嘴、燃油直喷、双VVT控制器等一些新进技术。现代发动机的基本组成（废气再循环涡轮增压技术）（图片省略见课件）发动机双VVT控制器（图片省略见课件）5 .视频的讲解（视频省略见课件）（四）课堂小结：1 .发动机的基本构造2 .单顶置和双顶置凸轮轴的区别3 .汽油发动机的工作原理4 .现代发动机运用的一些新进技术5 .以上图片和视频通过对比的方法，加强记忆。（五）作业布置：对所今天的课程进行复习，.掌握四冲程汽油发动机的基本构造，熟悉单顶置和双顶置凸轮轴的区别，了解四冲程汽油发动机的工作原理，知道现代发动机运用的一些新进技术。
