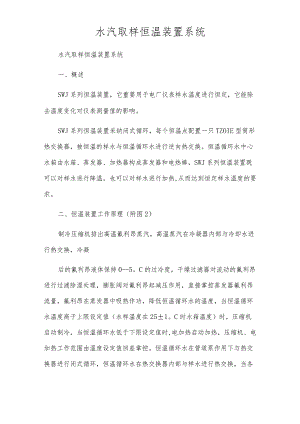

水汽取样恒温装置系统水汽取样恒温装置系统一、概述SWJ系列恒温装置，它重要用于电厂仪表样水温度进行恒定，它能除去温度变化对仪表测量值的影响。SWJ系列恒温装置采纳闭式循环，每个恒温点配置一只TZOIE型筒形热交换器，被恒温的样水与恒温循环水进行逆向热交换。恒温循环水中心水箱由水箱、蒸发器、加热器构成蒸发器和电热棒，SWJ系列恒温装置既可以对样水进行降温，也可以对样水进行加热,从而达到恒定样水温度的要求。二、恒温装置工作原理（附图2）制冷压缩机排出高温氟利昂蒸汽，高温蒸汽在冷凝器内部与冷却水进行热交换，冷凝后的氟利昂液体保持05。C的过冷度，干燥过滤器对流动的氟利昂进行过滤除湿处理，膨胀阀对氟利昂起减压作用，直接掌控蒸发器氟利昂流量，氟利昂在蒸发器中吸热作功，降低恒温循环水的温度，当恒温循环水温度高于上限设定值（水样温度在25±1。C时水箱温度）时，压缩机启动制冷，当恒温循环水低于下限设定值时,电加热启动加热，压缩机、电加热工作范围由温度设定值回差掌控。恒温循环水在管道泵作用下与热交换器进行闭式循环，恒温循环水在热交换器内部与样水进行热交换，当各个样水温度的高处与低处不一致时，通过不同的换热面积保证恒温掌控精度。三、装置的功能模块1、制冷循环部分2、冷却水断水保护装置冷凝器进出水侧配置压差掌控器，当冷凝器冷却水进出口压差低于设定值时（冷却水流量偏小），装置自动停机保护。3、压缩机高处与低处压保护装置配置KD型高处与低处压掌控器，当P排气218.5MPa或P回气WO.IMPa时，自动停止装置运行。4、自动恒温调整部分微电脑温度调整器可设定温度上限和下限，自动启动制冷压缩机和电加热，实行样水的恒温。四、装置部件规格及参数：装置型号SWJ-2/SWJ1SWJ-5/SWJ3压缩机2匹/1匹松下5匹/3匹美国谷轮冷凝器3.5m2l.5m2上海制冷设备厂7.2m24.5m2上海制冷设备厂干燥过滤器1.ED8上海恒温掌控器厂1.ED8上海恒温掌控器厂膨胀阀F22上海恒温掌控器厂F223(4)上海恒温掌控器厂蒸发器匹配苏州华能仪控匹配苏州华能仪控压差掌控器CWK-Il武汉CWK-Il武汉高处与低处压掌控器KD255上海恒温掌控器厂KD255上海恒温掌控器厂制冷剂R22国产R22国产恒温热交换器TZOlD苏州华能仪控TZOlD苏州华能仪控电加热AC220V苏州华能仪控AC380V3XlKW苏州华能仪控五、装置重要技术指标：1、冷凝器冷却水压力:P20.2MPa流量：SWJ-5,Q3ThSWJ-3,Q2ThSWJ-2,Q1,5Th2、样水恒温前温度：25°±15；3、恒温后样水出口温度：25°±1°；4、恒温装置电源：压缩机电源AC220VAC380V压缩机*大工作电流SWJ-28.9ASWJ-58.8ASWJ-I4.5ASWJ-34.6A电加热电源AC220VAC380V电加热功率SWJ-22*IKWSWJ-53*IKWSWJ-IIKWSWJ-33*IKW电加热工作电流SWJ-210.7ASWJ-59.OASWJ-I5.4ASWJ-39.OA冷凝方式SWJ-2水冷SWJ-5水冷SWJ-I风冷SWJ-3水冷5、压缩机排气温度：150；6、压缩机吸气温度：515；7、氟里昂冷凝器出口温度：35±5；8、压缩机排汽压力：1.lMPaP1.6MPa9、压缩机吸汽压力：O.3MPaP0.6MPa六、制冷剂的充装装置出厂前已经经过二次抽真空，并进*体密封试验，并灌装好氟利昂制冷剂，假如运行过程中需要重新灌装制冷剂或因干燥过滤器使用时间过长，需更换干燥过滤器时应严格按下列步骤进行：1、一次抽真空利用吸气工艺管，安装真空泵和装置加液阀连通，启动真空泵,当制冷系统回气压力表指针接近一76CnlHg刻度线时，关闭吸气工艺管上的截止阀，停止一次抽真空。2、二次抽真空利用吸气工艺管，向制冷系统内加入少量氟利昂，安装真空泵,启动真空泵和装置的常闭电磁阀，当制冷系统回气压力表指针接近76cmIIg刻度线时，关闭吸气工艺管上的截止阀，停止二次抽真空。3、向制冷系统内加入氟利昂制冷剂，当系统内压力表指针接近0.8MPa时，停止加装氟利昂。4、启动恒温装置，依据压缩机的进排气压力以及压缩机的工作电流，判定连续加氟里昂或排放部分氟里昂。七、装置的调试1、打开冷凝器冷却水进出口阀门，检查冷却水接通及切断时，压差掌控器应分别输出常开和常闭触点信号。2、压差保护正常时，启动恒温装置。3、当排气压力、吸气压力低于装置的技术指标，在装置运转的同时，缓慢加入氟利昂制冷剂，注意掌控加液速度，防止压缩机液击，避开排气压力表指针猛烈抖动。4、排气压力较高制冷剂偏多，冷凝器冷却水水量太小。5、排气压力偏低冷凝器冷却水温度过低或冷却水水量过大。6、吸气压力偏高制冷剂偏多，膨胀阀开度太大，应缓慢调整膨胀阀，削减膨胀阀开度，膨胀阀感温包未扎紧。7、吸气压力偏低制冷剂偏少，膨胀阀结霜严重，膨胀阀开度太小，应缓慢调整膨胀阀，增大膨胀阀开度。7、制冷剂量过多时，可打开吸气工艺管上的阀门，缓慢放出部分氟利昂。八、装置的启动1、打开冷凝器进出水口阀门，打开恒温循环冷却水全部阀门。2、打开恒温水箱补水阀，注满水箱。3、断开压缩机、电动机、电加热电源开关；4、合上电源总开关，掌控电源开关，掌控电源指示灯亮；5、预调整温控仪上、下限报警值，上限：25.5,下限：24.5；6、按装置启动按钮，装置启动按钮指示灯亮；7、假如温度上限值低于水箱水温，制冷指示灯应亮，加热指示灯灭，调低温度上限值低于水箱水温，则制冷指示灯灭；8、假如温度下限值低于水箱水温，制冷停止，指示灯灭，加热工作，指示灯亮，调高温度下限值高于水箱水温，电加热停止，指示灯灭;9、掌控回路正确，则按（5）调好温控仪上下限报警值；10、合上压缩机、电动机、电加热电源开关，恒温装置则进入自动掌控状态。11、依据样水恒温后的温度值，重新调整温控仪上、下限值报警值，使恒温后样水温度25±lo九、装置的停运1、按装置停止按钮。2、断开总电源和压缩机、电动机、电加热的掌控电源开关。3、关闭冷凝器冷却水。
