室外排水管（双壁波纹管）安装技术交底.docx

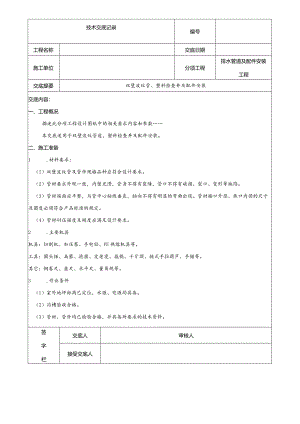

技术交底记录编号工程名称交底日期施工单位分项工程排水管道及配件安装工程交底提要双壁波纹管、塑料检查井及配件安装交底内容：一、工程概况描述此分项工程设计图纸中的相关要求内容和参数本交底适用于双壁波纹管道、塑料检查井及配件安装。二、施工准备1 .材料要求：（I）双壁波纹管及管件规格品种应符合设计要求。（2）管材要求外观一致，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。（3）管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现。管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。（4）管材耐压强度及刚度应满足设计要求。2 .主要机具机具：切割机、加压泵、手电钻、PE热熔机具等。工具：圆头锤、扁藜、捻凿、皮老虎、撬棍、千斤顶、链式手拉葫芦、手锯等。其它：钢卷尺、盘尺、水平尺、量角规等。3 .作业条件（1）室外地坪标高已定位，水源、电源均具备。（2）沟槽验收合格。（3）管材、管件均已检验合格，并具备所要求的技术资料。签字栏交底人审核人接受交底人技术交底记录表A-5编号工程名称交底日期施工单位施工单位分项工程交底提要双壁波纹管、塑料检查井及配件安装交底内容：三、施工安排根据合同及设计图纸，描述我司该分工项工程的施工范围、工期要求、人员需求四、施工工艺1、施工顺序管材检验一测量放线一沟槽开挖一井底基础、管道基础一安装管道、检查井一闭水试验一回填2、沟槽开挖槽采用人工配合机械开挖，首先按照设计图纸及有关施工规范计算好施工断面、开挖深度及坡度，开挖深度超过规范的，按要求进行放坡。沟槽放线并报请核验后，然后用机械开挖到槽底标高以上IOcm,用人工配合清理修坡，保证不扰动槽底土壤。雨、污水管道中心距离1.5m,两根管路同时挖槽，挖槽宽度槽底为2.5m宽；Al.A5西南侧三根管道挖槽，槽底宽度为3.0m。3、管道基础位于绿化带下的雨污水管道基础采用粗砂基座，其他道路下的管道基础采用无垫层管道基座。4、管道安装（1）管材在吊运及放入沟内时，应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底激烈碰撞。（2）管道连接程序：准备一清理工作面及橡胶圈（管口）一上胶圈（管口切平）一刷润滑剂对口插入f热收缩带安装f检查（闭水试验）。签字栏交底人审核人接受交底人技术交底记录表A-5编号工程名称交底日期施工单位施工单位分项工程交底提要双壁波纹管、塑料检查井及配件安装交底内容：管材、胶圈的质量，所购管材、胶圈应符合现行产品标准，具有质量检验部门的产品合格证和产品性能说明书，并应表明生产厂家、规格和生产日期。承插接口密封用橡胶圈，必须与管材规格配套。管材表面不允许有气泡、裂口及明显的凹陷、杂质、颜色不均、分解变色线等。管端头应平整，并与管的轴线垂直；管材同一截面的壁厚偏差不得超过14%0当连接的管子需要切断时，需在插口端另行倒角，并应划出插入长度线，然后进行安胶圈安管连接。清理：将承口内的橡胶圈沟槽、插口端工作面及橡胶圈清理干净，不得有土、碎石及其它杂物。上胶圈：将橡胶圈正确地装在管沟槽中，不得装反或扭曲。为了安装方便可用水浸湿胶圈，但不得在橡胶圈上涂润滑剂后进行安装。刷润滑剂：用毛刷将润滑剂均匀地涂在装嵌在承口处的橡胶圈和管子插口端外表面上，但不得将就润滑剂涂到承口的橡胶圈沟槽内；润滑剂可采用V型脂肪酸盐，禁止用黄油或其他油类做润滑剂。对口插入：将连接管道的插口对准承口，保持插入管端的平直，用手动葫芦或其他拉力机械将管一次插入至标线。若插入阻力过大，切勿强行插入，以防橡胶圈扭曲。检查：用塞尺顺承插口对准承口间隙插入，沿刮圆周检查橡胶圈的安装是否正确。管道与塑料检查井的连接与管道连接一致。5、管道接口管道采用热收缩带包覆连接。(1)首先将连接管道二端水平对中；签字栏交底人审核人接受交底人技术交底记录表A-5编号工程名称交底日期施工单位施工单位分项工程交底提要双壁波纹管、塑料检查井及配件安装交底内容：(2)将热收缩袋套在管道一端，采用液化石油气喷枪对管道连接处加热；(3)对PE密封带放在预热连接处粘结起来；(4)将热收缩带移到连接处，使管道连接处位于收缩带中心位置，并用固定卡加以固定；(5)采用加热枪对热收缩带均匀加热，使其完全收缩后，再分别向二端延伸，使二端热熔胶完全熔化；(6)热收缩带接口完成后冷却时间约为15分钟。6、沟槽回填(1)管道隐蔽工程验收合格后方可回填，填土至路床高度。(2)沟槽回填从管底基础至管顶以上O.5m范围内的沟槽回填材料采用沟槽开挖出的良质±o必须用人工回填，严禁用机械推土机回填。(3)管顶0.5m以上部位的回填，可用机械从管道轴线两侧同时回填，夯实或碾压。(4)回填前应排出沟槽积水。不得回填淤泥、有机质土及冻土。回填土中不应含有石块、砖及其他杂带有硬棱角的大块物体。(5)回填时应分层对称进行,每层回填高度不大于0.2m,以确保管道及检查井不产生位移。(6)回填材料及回填要求从管底基础至管顶以上05m范围内的沟槽回填采用人工分层对称回填并夯实，密实度95%,每层回填土厚度不应大于30Omm。采用机械回填土方时，要从管的两侧同时回填，机械不得在管道上行驶。签字栏交底人审核人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表A-5编号工程名称交底日期施工单位施工单位分项工程交底提要双壁波纹管、塑料检查井及配件安装7、雨水口施工路面基层施工完成后进行雨水口施工，砖砌体采用挤浆法砌筑，砌体内面采用1：2水泥砂浆掺加5%防水剂抹面至井口。五、质量标准及验收1、排水管道的坡度必须符合设计要求，严禁无坡或倒坡。检验方法:用水准仪、拉线和尺量检查。2、管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。检验方法:按排水检查井分段试验，试验水头应以试验段上游管顶加1m,时间不少于30min,逐段观察。管道基础的条件及处理方式参照图集O4S520,第14页要求六、安全、文明、环保等措施1、进入施工现场必须带好安全帽。2、高处作业、外墙雨水管、阳台排水管安装等必须系安全带，且保证安全带高挂底用。3、施工用架必须搭设规范，经检查合格后方可使用。4、必须做好材料保管工作，防止损坏及污染。5、施工用电必须符合国家标准及安全规范。签字栏交底人审核人接受交底人技术交底记录表A5编号工程名称交底日期施工单位施工单位分项工程交底提要双壁波纹管、塑料检查井及配件安装交底内容：6、要严格执行限额领料制度，不丢失浪费，精细打算，长材不短用，多余材料退回材料部门，活完场清。交底审核人交底人专业工长质检员交底时间作业队接受交底人班组长质检员接受交底时间操作人员签字：审核人交底人接受交底人
