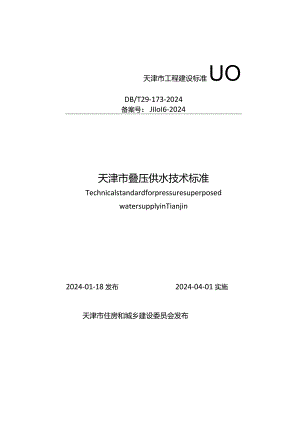

天津市工程建设标准UODB/T29-173-2024备案号：JIIoI6-2024天津市叠压供水技术标准TechnicalstandardforpressuresuperposedwatersupplyinTianjin2024-01-18 发布2024-04-01 实施天津市住房和城乡建设委员会发布天津市工程建设标准天津市叠压供水技术标准TechnicalstandardforpressuresuperposedwatersupplyinTianjinDB/T29-173-2024J11016-2024主编单位：天津市水文水资源管理中心天津大学建筑设计规划研窕总院有限公司批准部门：天津市住房和城乡建设委员会实施日期：2024年04月01日2024天津天津市住房和城乡建设委员会文件津住建设函12024)13号市住房城乡建设委关于发布天津市叠压供水技术标准的通知各有关单位：根据市住房和城乡建设委关于公布2019年度天津市工程建设地方标准复审结果的通知(津住建设(2019)83号)要求，天津市水文水资源管理中心等单位修订完成了天津市叠压供水技术标准，经市住房城乡建设委组织专家评审通过，现批准为天津市工程建设地方标准，编号为DB/T29-173-2024,自2024年4月1日起实施。原天津市叠压供水技术规程DB29-173-2014同时废止。各相关单位在实施过程中如有意见和建议，请及时反馈给天津市水文水资源管理中心。本标准由天津市住房和城乡建设委员会负责管理，天津市水务局负责归口并组织实施，天津市水文水资源管理中心负责具体技术内容的解释。天津市住房和城乡建设委员会2024年1月18日-,Z,1刖三根据市住房和城乡建设委关于发布2019年天津市工程建设地方标准复审结果的通知（津住建设（2019）83号）文件要求，标准编制组经广泛调查研究，认真总结实践经验，参考现行有关国家标准和行业标准，并在广泛征求意见的基础上，修订了本标准。本标准的主要技术内容是：1.总则；2.术语和符号；3.设计规定与计算；4.叠压供水设备：5.电气与控制；6.安装与调试：7.验收。本次修订的主要技术内容是：L对标准的名称进行了修订；2.对行政区域名称进行规范；3.提高了以小区或单体建筑的设计总流量校核单条引入管管道的水流速度；4.增加存在有害物质的场所及应急避难场所不应采用叠压供水方式：5.对倒流防止器、滤网等设备的材质做出规定；6.对竣工验收材料进行调整；7.取消了强制性条款的设置。本标准由天津市住房和城乡建设委员会负责管理，由天津市水文水资源管理中心负责具体技术内容的解释。执行过程中如有意见和建议，请寄天津市水文水资源管理中心（地址：天津市河西区友谊路60号，邮编：300211）o本标准主编单位：天津市水文水资源管理中心天津大学建筑设计规划研究总院有限公司本标准参编单位：天津市城镇供水协会天津市建筑设计研究院有限公司天津水务集团有限公司天津市疾病预防控制中心天津市华澄供水工程技术有限公司天津晨天自动化设备工程有限公司天津安邦科技有限公司赛莱默（南京）有限公司安徽舜禹水务股份有限公司天津华汇工程建筑设计有限公司本标准主要起草人员：陈军刘洪海权威尹文韬侯振刚李旭东韩宏大刘洪亮杜乃成郑世雄转林李萍杨慧珊焦娜沈优越邓卓志田书韦本标准主要审查人员：何文杰刘志强张伟林李建伟黄新天刘伟刘卫目次1总则12术语和符号22.1 术语22.2 符号23设计规定与计算41.1 一般规定41.2 流量与压力52 叠压供水设备82.1 一般规定82.2 水泵82.3 防倒流装置92.4 调蓄装置95 电气与控制115.1 一般规定115.2 安全保护115.3 压力与流量控制126 安装与调试136.1 安装要求136.2 调试要求137 验收157.1 资料验收157.2 现场验收15本标准用词说明17引用标准名录18条文说明19Contents1 Generalprovisions12 Termsandsymbols22.1 Tenns22.2 Symbols23 Regulationfordesignandcalculate43.1 Generalre<uirements43.2 Flowandpressure54 Pressuresuperposedwatersupplyequipment84.1 Generalrequirements84.2 Waterpumps84.3 Backowpreventionassemblies94.4 pressuretanks95 Electricandcontrol1I5.1 Generalrequirements115.2 Securityprotection115.3 ControlOfpressureandflow126 Installationanddebugging136.1 Installationrequirements136.2 Debuggingrequirements137 Acceptance157.1 Acceptancematerials157.2 Siteacceptance15Explanationofwordinginthisstandard171.istofquotedstandards18Addition:Explanationofprovisions19.o.为规范我市叠压供水工程的建设，确保正常供水秩序和供水安全，促进节能降耗，制定本标准。1.0.2本标准适用于我市行政区域内新建、扩建、改建的民用与工业建筑生活饮用水二次加压与调蓄供水中叠压供水工程的设计、设备选用、安装、调试、验收。1.0.3叠压供水工程建设除执行本标准外，尚应符合国家及我市现行有关标准的规定。2术语和符号2 .1术语2.1.1 叠压供水pressuresuperposedwatersupply利用城镇供水管网压力直接增压的二次加压与调蓄供水方式。2.1.2 叠压供水设备pressuresuperposedwatersupplyequipment利用城镇供水管网压力直接增压的二次加压与调蓄供水设备。2.1.3 二次加压与调蓄供水secondarypressurizationandstorageofwatersupply当城镇公共供水管网或自建设施供水能力不能满足民用与工业建筑生活饮用水的要求时，通过储存、加压等设施经管道供给给用户或自用的供水。2.1.4 回流污染backflowpollution背压回流或虹吸回流对生活给水系统造成的污染。3 .2符号Pi一一水泵机组出水口处与供水最不利配水点处的几何高差；P2一一水泵机组出水口处至供水最不利配水点处的管道沿程水头损失及局部水头损失值；P3一一供水最不利配水点处给水配件的最低工作压力值；P4城镇供水管道接入处的供水压力值；P5一一设备正常运行时城镇供水管道接入处允许产生的压降值；P6城镇供水管道接入处至设备总进水阀前的管道沿程水头损失及局部水头损失值；P7设备总进水阀前安装压力传感器PJ处与城镇供水管道接入处的几何高差；Px水泵机组进水口处压力传感器PK与设备总进水阀前压力传感器PJ处的几何高差；P9设备总进水阀至水泵机组进水口之间的管道沿程水头损失及局部水头损失值；P10设备正常运行允许管道过滤器等水头损失的增加值；Ph水泵机组进水口处与水泵机组出水口处的几何高差；P12一一水泵机组进水口至水泵机组出水口之间的管道沿程水头损失及局部水头损失值；P13一一水泵扬程计算值；Pj一一设备总进水阀前的压力值：Pk一一水泵机组进水口处可利用的供水压力值；Ps一一水泵机组出水口的设计压力值。3设计规定与计算3.1 一般规定3.1.1 选用叠压供水方式应考虑城镇供水管网与用户的供水安全，并进行技术经济分析。3.1.2 选用叠压供水方式，其城镇供水管道压力值应符合下列规定：1滨海新区、市内六区、环城四区压力值不应低于022MPa:2武清、宝抵、宁河、静海等区压力值不应低于0.20MPa;3蓟州山区的压力值应根据建筑物所处地区高程与城镇供水管网实际供水状况确定。3.1.3 叠压供水系统应独立设置。3.1.4 设备吸水管应独立接自城镇供水管网或小区环状管网。3.1.5 设备吸水管所接的城镇供水管网管径不应小于150mm；所接的小区供水管网管径不应小于100mm。3.1.6 叠压供水应以小区或单体建筑的设计总流量校核单条引入管管道的水流速度，并应符合表3.1.6的规定。表3.1.6引入管管道的最大水流速度公称食径(mm)1001502250300最大水流速度(ms)0.750.900.950.971.003.1.7当建筑物具备双电源或双回路供电条件时，叠压供水设备应采用同等条件。3.1.8 泵房应设置排水设施。当设置调蓄装置时，排水能力应大于调蓄装置最大溢流量。3.1.9 设备总进、出水阀前应设置泄水阀。3.1.10 建筑物内叠压供水系统供水立管的最高点应设置自动排气阀。3.1.11 二次加压与调蓄供水设施改造项目采用叠压供水方式时，应根据用户对水量、水压的要求，重新对原有供水管道系统进行复核。3.1.12 下列区域和用户不应采用叠压供水方式：1城镇供水管道压力低于允许的最低压力值的区域；2城镇供水管网末梢或供水管网负荷过大的区域；3城镇供水管网采用叠压供水密度过大的区域；4要求确保不间断供水的用户；5用水时间集中，瞬间用水量过大，且无有效技术保障措施的用户；6医疗建筑及存在有毒有害物质的科研、教学、实验场所等其他可能对公共供水造成污染危害的相关行业与用户：7学校、公园、广场等设置的应急避难场所。3.2流量与压力3.2.1供水系统设计流量的计算应符合现行国家标准建筑给水排水设计标准GB50015的规定。3.2.2供水系统设计压力的确定应符合下列要求：1设计压力应满足系统最不利配水点用水水压要求；2供水系统管道的沿程和局部水头损失的计算应符合现行国家标准建筑给水排水设计标准GB50015的规定；3水泵机组出水口的设计压力值应按下列公式计算：Ps=P1+P2+P3(3.2.2-1)式中：Ps一一水泵机组出水口的设计压力值(MPa)；Pi一一水泵机组出水口处与供水最不利配水点处的几何高差（m换算为MPa）；P2水泵机组出水口处至供水最不利配水点处的管道沿程水头损失及局部水头损失值（MPa）；P3供水最不利配水点处给水配件的最低工作压力值（MPa）o4设备总进水阀门前压力值应按下列公式计算：Pj=P4-P5-Pe-P7（3.2.2-2）式中：PJ设备总进水阀前的压力值（MPa）；Pu城镇供水管道接入处的供水压力值（MPa）；P5一一设备正常运行时城镇供水管道接入处允许产生的压降值（W0.02MPa）：P6一一城镇供水管道接入处至设备总进水阀前的管道沿程水头损失及局部水头损失值（MPa）；P7一一设备总进水阀前安装压力传感器PJ处与城镇供水管道接入处的几
