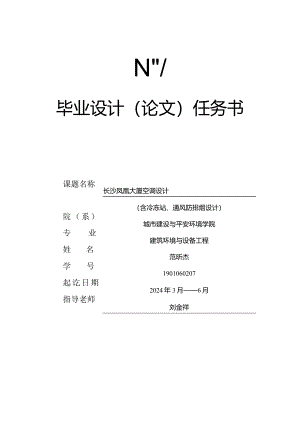

    课题名称院(系) 专业姓名学号起讫日期 指导老师N"/毕业设计(论文)任务书长沙凤凰大厦空调设计(含冷冻站、通风防排烟设计)城市建设与平安环境学院建筑环境与设备工程范昕杰19010602072024年3月6月刘金祥2024年6月10日摘要本建筑位于长沙市武陵区,为地下一层、地上十三层的综合办公大楼,地上建筑高度52.2米,总建筑面积为:10172平方米左右,空调面积约为6538平方米。一层二层为大厅、监控室、游艺室、练功房、阅览室、办公室,三层五层为厨房、餐厅、客房、会议室、局长室、接待室、办公室,六层十二层为办公室和会议室。属于真题假做。本文首先利用冷负荷计算法对建筑负荷进行了计算,通过经济性和技术性比较选择了地源热泵作为冷热源。针对各房间的位置和功能不同,食堂、大会议厅、门厅、接待室、游艺室等大空间采纳了全空气系统,房间空气品质较好,并且在过渡季节可以实现全新风运行,最大程度上利用自然界的能量,节约能源。对于办公室和客房等一些运用较为敏捷的小房间,采纳风机盘管和独立新风的半集中式系统,可以实现较为敏捷的限制。在其次章中首先对建筑负荷进行了精确计算,对机组参数进行了修正。对于全空气系统采纳一次回风的机器露点送风的方式,风机盘管系统采纳独立新风的方式,通过计算确定了各房间的送风状态和送风量。针对不同的房间采纳了不同的送风方式,除门厅和客房采纳侧送形式,其他各类房间均采纳了散流器平送的方式。本文对空调系统的消声减振及保温也做了肯定的探讨。本文在设计的过程中充分的考虑到了节能的要求,通过水力计算确保系统能够正常运行。关键词:空气调整全空气系统空气一水风机盘管系统AbstractThebuildingislocatedinChangsha,JiangsuProvince,isacomprehensiveconstruction0Itcontains12-floor,includingCafeteria,Guestroom,bedroomandsoon.TheOverallheightis52.2meters,coversanareaof10172squaremeters.Thisarticlefirstestimatestheload,choosingchillerandawaterboilerascoldandheatsource.Foreveryroomofdifferentfunctions,suchasCafeteria,Conferenceroomandsooncoveringalargespacechoosesentireairsystem.itcangetairofbetterqualityandcanruninthetansitionseasonswithallfreshair,whichcanmakebestuseofnaturalenergyandsaveenergy.Forofficesandsomeothersmallroomswhichusemoreflexibly,chosefan-coilsystemthatcanachieveamoreflexiblecontrol.Inthesecondparts,theauthorfirstdoaaccuratecalculationoftheloadandthenamendtheparametersoftheunits.Fortheallairsystem,theairiscooledtomachinedewpoint.Forfancoilsystemthefreshairisforcedintotheroomindependentlyafterbeingcooled.Thentheauthordefnitthestateoftheairbycaiculateing.Foradifferentroomfromtheairsupplyusingdifferentmethods,suchasCafeteriaandConferenceroomusethecasualgift-flow-way,theroomairsupplybythewayside.Inthispaper,air-conditioningsystems,vibrationandnoisereductioninsulationalsodoacertainamountofdiscussion,thepaperusedthemechanicalventilation,exhaustpipeandtheexhaustpipesharedbyelectricexhaustvalveandexhaustthestateswitch.Keywords:air-conditioningallairsystemair-waterfan-coilsystemmechanicalventilationsystem书目摘要2Abstract3第一章工程概况61.1 建筑概况61.2 设计参数6长沙市室外设计参数6长沙市室内设计参数6其次章负荷计算72.1 建筑围护结构冷负荷计算7建筑围护结构的选择7通过墙体引起的冷负荷计算7通过外窗引起的冷负荷计算82.2 人体散热和照明得热形成的冷负荷计算102.2.1. 人体散热冷负荷计算10照明冷负荷负荷:102.3 各个房间冷负荷汇总Il2.4 房间湿负荷计算Il2.5 房间热负荷12第三章空调系统方案的确定133.1 空调系统设计的基本原则133.2 空调系统方案的比较13全空气系统13风机盘管加新风系统143.3 空调系统方案的确定15第四章房间送风量、新风量及新风负荷的确定及末端设备的选择164.1 房间送风量的计算16全空气系统送风量16风机盘管加新风系统送风量174.2 新风量及新风负荷的确定1843末端设备的选择19第五章气流组织校核205.1 气流组织的基本要求205.2 常见的空气分布器的形式、特征及适用范围205.3 气流组织校核的计算方法22舒适性空调侧送风气流组织计算举例23舒适性空调散流器平送送风气流组织计算23第六章风系统水利计算256.1 风系统的水力计算方法256.2 风系统的水力计算举例25第七章水系统水利计算297.1 .空调水系统的设计原则297.2 空调水系统方案的确定297.3 水利计算计算方法297.4 各楼层的水管的管径计算与水管流速的确定307.5 十二层水系统(左)水力计算307.6 十二层水系统(右)水力计算327.7 十一层水系统(左)水力计算337.8 H-一层水系统(右)水力计算347.9 六到十层水系统(左)水力计算357.10 六到十层水系统(右)水力计算367.11 立管水力计算377.12 计算楼层最不利环路39第八章冷热源的选择418.1 冷热源负荷418.2 冷热源方案拟定428.3 冷热源方案分析及确定43第九章地埋管及冷却塔的设计计算449.1 地埋管形式的确定449.2 钻孔数目的确定449.3 地埋管水力计算459.4 冷却塔的选择459.5 冷却塔的水力计算46第十章冷冻站设备的选择4710.1 地源热泵机组的选择4710.2 冷冻水泵的选择4710.3 冷却水泵的选择4810.4 冷却塔水泵的选择4810.5 定压补水装置的选择4810.6 分集水器的选取4910.7 冷冻房设备布置原则49第十一章通风防排烟设计5011.1 建筑防排烟设计50设置防排烟系统的目的50防排烟和通风、调整一般规定50.楼梯间、电梯前室的防排烟5111. 2各种房间的排风量计算51第十二章管道保温、减震、消声设计5311.1 风管的保温设计5311.2 水管的保温设计54冷冻水管的保温设计5412.2.2凝聚水管的保温设计5511.3 消声与减振设计55参考文献56致谢58第一章工程概况1.1 建筑概况本建筑位于江宁区,为地下一层,地上十三层的综合办公楼。地上建筑高度52.2米,总建筑面积为:10172平方米左右,空调面积约为6538平方米。一层、二层为大厅、监控室、游艺室、练功房、阅览室、办公室,三层到五层为厨房、餐厅、客房、会议室、局长室、接待室、办公室,六层到十二层为办公室和会议室。工作时间为8:0018:00。1.2 设计参数长沙市室外设计参数地理位置:北纬28°12',东经U3°04',海拔44.9m气象参数为:夏季:大气压:99.94 kpa室外干球温度:35.8 室外计算相对湿度: 冬季:大气压:101.99 kpa室外计算相对湿度: 长沙市室内设计参数室外日平均温度:32.0室外湿球温度:27.7室外计算日温差:7.3室外平均风速:2.6m/s59%采暖计算温度:081% 室外平均风速:空调计算温度:-3°C2.8ms依据公共建筑设计标准空调调整系统室内设计参数:参数冬季夏季温度()一般房间2025大堂、过厅18室内外温差WlO风速0.10v0.200.15v0.30相对湿度()30飞04065选定此建筑选取室内设计温度为26,相对湿度为60%。其次章负荷计算本建筑位于夏热冬暖地区,主要进行冷负荷计算。对外墙、外窗、屋面、楼板、内墙、照明设备散热及人体散热得热引起的冷负荷按逐时进行计算,最终把各项冷负荷计算结果逐时累加,再加上新风负荷,求出冷负荷的最大值及发生时问。2.1 建筑围护结构冷负荷计算建筑围护结构的选择1 .外墙选择的建筑材料为:240厚粘土空心砖墙,衰减系数8=0.20,墙体传热系数为0.79W(m2)2 .内墙选择的建筑材料为:200硅酸盐病砌体,传热系数为k=2.59w11f衰减系数8=0.45,其中放热衰减度vf=2.0,为重型房间。3 .楼板选择的建筑材料为:70厚沥青石板,传热系数为k=0.79wm2,衰减系数=0.45o4 .屋顶选择的建筑材料为:70厚保温屋面,传热系数为k=0.79wm2°C,衰减系数=0.20,汲取系数P=O.75。5 .窗户选择的建筑材料为:双层反射反射中空玻璃,传热系数为k=1.6wm2,窗框类型为金属窗框。举例选取二层阅览室,此房间各种参数为:房间面积为:144m2;外墙面积60.8m2,朝向:SW;外窗面积11.2nf,朝向:SW;内墙面积102nf。楼上楼下皆为空调房间。2.1.2通过墙体引起的冷负荷计算计算公式:CLQ=KFt-K一墙、屋顶或窗的传热系数,Wm2;F外墙、屋顶、及窗户的计算面积,m2;At-室内计算温度与冷负荷温度逐时值之差见附录2-10(墙体),2-11(屋顶)公式参考教材空气调整p.50公式2-76;则SW外墙冷负荷:SW外墙计算表B=0.20计算时刻8:009:0010:0011:0012:0013:0014:00AtT-e10101111121212K0.79F60.80CLQt48
