毕业设计（论文）-煤炭螺旋输送机的设计（含全套CAD图纸） .doc

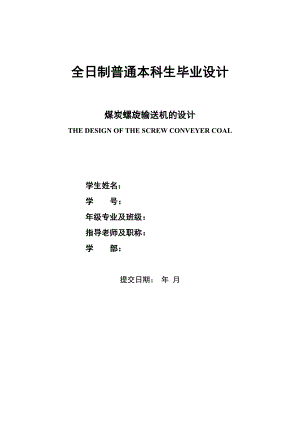

全日制普通本科生毕业设计煤炭螺旋输送机的设计THE DESIGN OF THE SCREW CONVEYER COAL学生姓名： 学 号：年级专业及班级：指导老师及职称：学 部：提交日期： 年 月全日制普通本科生毕业论文诚信声明本人郑重声明：所呈交的本科毕业论文是本人在指导老师的指导下，进行研究工作所取得的成果，成果不存在知识产权争议。除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体在文中均作了明确的说明并表示了谢意。同时，本论文的著作权由本人与湖南农业大学东方科技学院、指导教师共同拥有。本人完全意识到本声明的法律结果由本人承担。 毕业论文作者签名： 年 月 日目 录摘要.1关键词.11 前言.11.1 输送机的历史和发展趋势.21.2 螺旋输送机的介绍.3 1.3 螺旋输送机的主要特点.4 1.4 螺旋输送机的工作原理.42 螺旋输送机的主要参数设计.4 2.1 螺旋直径的计算.4 2.1.1 填充系数的确定5 2.1.2 倾角系数的确定5 2.1.3 螺距的确定6 2.2 转速的验算.72.3 螺旋轴直径的计算.82.4 功率计算及电动机选型.83 减速器设计计算.10 3.1 减速器结构设计.10 3.2 轴承的选型.11 3.3 传动装置运动及动力参数计算.12 3.3.1 总传动比及各级传动比的分配12 3.3.2 各轴转速的计算123.3.3 各轴功率的计算123.4 V带的设计123.4.1 确定计算功率123.4.2 V带的带型确定与带速的验算133.4.3 传动中心距与V带的基准长度的确定133.4.4 小带轮上包角的验算133.4.5 V带根数Z的计算144 螺旋输送机机体的设计.13 4.1 机体主要部件的介绍.13 4.2 进出料口的设计.23 4.3 轴承的密封问题.245 螺旋输送机机体的安装条件、使用及维护.25 5.1螺旋输送机机体的安装条件.25 5.2 螺旋输送机机体的使用及维护.30结论.32参考文献.32致谢.33 煤炭螺旋输送机的设计摘要:本设计以建筑业为背景，对此工况下所要求的螺旋输送机结构进行设计与计算，对整个装置中的传动系统进行了运动力学分析及结构设计，对其驱动装置做了深入设计，并着重对其主要零部件进行了具体设计，包括螺旋输送机的螺旋直径，螺距，轴径进出料口，叶片形式，中间悬挂轴承，槽体，螺旋轴的计算选型。电动机是通过螺旋输送机的功率来计算选型。减速器中齿轮通过齿面接触疲劳强度来计算，通过齿根弯曲疲劳强度验算；轴按许用弯曲应力计算法校核轴径。关键词：电动机；减速器；螺旋轴The Design of The Screw Conveyer Coal (Oriental Science and Technology College of Hunan Agricultural University,Changsha410128)Abstract : This design to construction as the background, this required under the condition of the spiral conveyer structure for the design and calculation, the transmission system of the entire unit the movement mechanics analysis and structure design of the drive further design, and focuses on the main parts of the specific design, including screw conveyor spiral diameter, pitch, in and out of the material trunnion mouth, leaf form, and the middle suspension bearing, tub, screw axis of the calculation of the selection. Motor is through the screw conveyor power to calculate selection. The speed reducer gear tooth surface through contact fatigue strength to calculate, through the tooth root bending fatigue strength check; Axis press allowable bending stress calculation method trunnion check.Keywords：motor; reducer; Screw axis1 前言 螺旋输送机是将物料沿一定线路进行输送的设备，目前的主要类型有带式输送机、链式输送机、螺旋输送机、刮板输送机、架空索道和斗式输送机等，主要应用于矿山、饲料、食品、化肥、冶金、建材等行业物料的输送。本课题所要设计的螺旋输送机是用于煤炭的输送、搅拌和调和。螺旋式输送机作为输送机这类产品中的主要产品其发展历史悠久伴随着现代信息技术的发展已经取得很大的突破，产品发展已经日臻完善。螺旋输送机一般由输送机本体、进出料口及驱动装置三大部分组成；螺旋输送机的螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少，主要用于输送粘度较大和可压缩性物料，这种螺悬面型，在完成输送作业过程中，同时具有并完成对物料的搅拌、混合等功能。螺旋输送机与其它输送设备相比，具有整机截面尺寸小、密封性能好、运行平稳可靠、可中间多点装料和卸料及操作安全、维修简便等优点。11.1输送机的历史和发展趋势 在中国古代已经有了高转筒车和提水的翻车，那时候人们已经有了利用外力代替人工搬运货物的理念。限于当时生产力的发展状况只能限制在水力为动力的条件下；到了17世纪中，开始应用架空索道输送散状物料；19世纪中叶，随社工业革命的发生和电力的产生人类进入快速发展的时代，而各种现代结构的输送机也相继出现：1868年在英国出现了带式输送机；1887年，在美国出现了螺旋输送机；1905年，在瑞士出现了钢带式输送机；1906年，在英国和德国出现了惯式输送机。到了二十世纪中期随着信息技术的发展，特别是周到机械制造、电机、化工和冶金工业技术进步的影响，输送机的性能更加完善，鞋机的行业更加广泛，逐步由完成车间内部的输送，发展到了完成企业内部、企业之间甚至城市之间的物料搬运，成为了物料搬运系统机械化和自动化不可或缺的组成部分。 进入二十世纪输送机将随着科学技术的发展不断地发展前进。未来的发展其实是，第一、将向大型化得方向发展。大型化包括大输送能力、大单机长度和大输送倾角等几个方面。水力输送装置的长度已达440公里以上。带式输送机的单机长度已近15公里，并已出现由若干台组成联系甲乙两地的“带式输送机”。不少国家正在探索长距离大运量连续输送物料更完善的输送机结构。第二、扩大输送机的适用范围。发展能在高温、低温条件下、有腐蚀性、放射性、易燃性物质的环境中工作的，以及能输送炽热、易爆、易结团、粘性物料输送机。第三、使输送机的构造满足物料搬运系统自动化控制对单机提出的要求。如邮局所用的自动分拣包裹的小车式输送机应能满足分拣动作的要求等。第四、降低能量消耗以节约能源，已成为输送机领域内科研工作的一个重要方面。已将1吨物料输送1公里作为输送机选型的重要指标之一。第五、减少各种输送机在作业时所产生的粉尘、噪声和排放的废气。11.2 螺旋输送机的介绍螺旋输送机俗称绞龙，LS型系列螺旋输送机是一种利用螺旋叶片的旋转,推动散料延着料槽向前运动的输送设备,适宜于输送粉状,颗粒状和小块物料。  LS型螺旋输送机等效采用ISO1050-75标准，设计制造符合ZBJ81005.12-88 LS螺旋输送机 专业标准。LS型螺旋输送机直径由100mm1250mm，共十二种规格,分为单驱动和双驱动两种形式，单驱动螺旋机最大长度可达40m(特大型30m)，双驱动螺旋机采用中间断开轴结构，最大长度可达80m(特大型60m)，螺旋机长度每 0.5m 一档，可根据需要选定，螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。中间吊轴承采用滚动、滑动可互换的两种结构，并设防尘密封装置，密封件用尼龙用塑料，因而其密封性好，耐磨性强，阻力小，寿命长。滑动轴承的轴瓦有粉末冶金、尼龙
