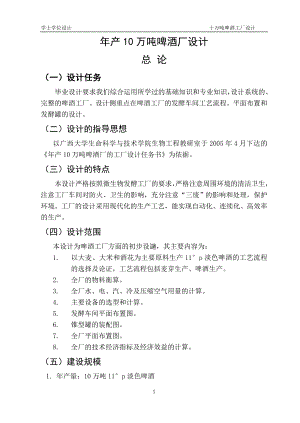

学士学位设计 十万吨啤酒工厂设计年产10万吨啤酒厂设计总 论（一）设计任务毕业设计要求我们综合运用所学过的基础知识和专业知识，设计系统的、完整的啤酒工厂。设计侧重点在啤酒工厂的发酵车间工艺流程。平面布置和发酵罐的设计。（二）设计的指导思想以广西大学生命科学与技术学院生物工程教研室于2005年4月下达的年产10万吨啤酒厂的工厂设计任务书为依据。（三）设计的特点本设计严格按照微生物发酵工厂的要求，严格注意周围环境的清洁卫生，注意工厂车间对防火、卫生的影响，充分注意“三废”的影响和处理，保护环境。工厂的设计采用现代化的生产工艺，能实现自动化、连续化、高效率的生产。（四）设计范围本设计为啤酒工厂方面的初步设讁，其主要内容为：1. 以大麦、大米和酒花为主要原料生产11°p淡色啤酒的工艺流程的选择及论证，工艺流程包括麦芽生产、啤酒生产。2. 全厂的物料衡算。3. 全厂水、电、汽、冷及压缩空气用量的计算。4. 主要设备的选型和计算。5. 发酵车间平面布置图。6. 锥型罐的装配图。7. 全厂平面布置图。8. 全厂的技术经济指标及经济效益的计算。（五）建设规模1. 年产量：10万吨11°p淡色啤酒2. 采用三锅两槽式糖化设备（糖化锅、糊化锅、煮沸锅、过滤槽和沉淀槽）。糖化一次可得热麦汁8.55×104L，旺季每天糖化5次，淡季每天糖化3次，每年生产天数为300天，其中旺季按200天算，淡季按100天算，则共糖化1300次，可生产10万吨啤酒。（六）产品方案1. 产品品种11度淡色啤酒，全部瓶装，每瓶容量为0.64L2、 发酵、贮酒期采用圆柱体锥型发酵罐一罐法发酵，发酵、贮酒时间为20天。（七）经济技术指标1. 生产规模：10万吨/年2. 生产方法：双醪一次煮出糖化法（二次煮出糖化法），圆柱体锥型发酵罐一罐发酵法3. 生产天数：300天/年，旺季按200天算，淡季按100天算4. 最大日产量： 384.5吨/天5. 副产品产量：湿糖化槽 1.71×103吨/每年6. 产品质量：11°p普通淡色啤酒：符合GB2785规定7. 总损失率：12.1%（对热麦汁）8. 单耗（耗原料量/吨啤酒）（1） 精选大麦：179.6Kg/吨啤酒（2） 麦芽：132.7/吨啤酒（3） 大米：48.2/吨啤酒（4） 混合原料：177/吨啤酒（5） 水：14.2吨/吨啤酒（6） 电：23.4度/吨啤酒（7） 冷6.5×105kJ/吨啤酒（8） 压缩空气：25/吨啤酒（9） 蒸汽：433吨/吨啤酒9. 劳动生产率：（1） 正式职工372人（2） 取瓶装2.5元/瓶，生产总值为 38593万元10. 总投资：2亿(经验估算)（1） 设备价值：1.2亿元（占60）（2） 建筑工程：3340万元（占16.7）（3） 安装工程：2000万元（占10）（4） 其他费用：2660万元(占13.3)11. 单位产品成本：2800万元/吨12. 经济效益估算：（见表1-1）项目单位11度普通淡色啤酒啤酒商品量瓶154375000每箱啤酒成本元43每箱啤酒出厂价元65 每箱啤酒税元12每箱啤酒利润元10全年利润万元6432.3注：每箱啤酒为24瓶（八） 工作制度及定员1、工作制度工厂每年生产300天，其余时间作为开机前、开机后的维修、保养时间。对于行政人员，全年按每天8小时的工作时间，不实行倒班制，每周休息两天。对于生产人员，生产时间里，则实行倒班制，各小组按白班、中班、夜班轮换，每7天轮换一班；在停产进行设备大检修时，按8小时工作制度。2、定员年产10万吨啤酒厂定员见下表: 表12序号部门工业生产人员非生产人员合计说明生产工人辅助人员技术员职员1公共关系部2682财务部3473企业文化部1234企业管理部510155生产技术部525306企业发展部1347直销部210128销售部215179供应部291110工程部3101311物业管理4202412运输27913贸易公司14514罐装车间14715机修车间50435716酿造车间3043417动力车间4054518纸箱车间4835119贮瓶车间4420保卫科15116(九) 公用工程及辅助工程主要是变电所、冷冻机房、水泵房、锅炉房、机修房、仓库、食堂、瓶箱堆场等。（十）厂址概况本厂位于桂林市郊，工厂临近环城公路，北距火车站2.5公里，西距桂林机场12公里，交通十分便利，为原（辅）料以及产品的运输带来极大方便。万伏高压输电线路直达本厂，市水厂生活用水干线也直通厂部。工厂生产和生活用水也还可以直接采用地下水源供水，其水质均能符合国家生活用水标准。该厂区气候条件如下：最高温度：36 最低温度：5一般气温：1832 平均湿度：80%最高湿度：90% 主导风向：东南风水温：最高32 最低：15（十一） 三废处理及综合利用节能措施1.三废处理及综合利用 麦芽制造和啤酒酿造的生产过程中，会产生很多副产物（见表2-3），主要有：麦芽的根芽、糖化的麦槽、和废酒花槽、冷却的沉淀蛋白质、发酵的剩余酵母和CO2等。 表13工序副产物名称产量选麦瘪麦和杂谷占大麦投料量的5%-10%麦芽干燥麦根约占大麦投料量的3%糖化麦槽160-200kg/100 Kg投料量冷却废酒花槽沉淀蛋白约为使用整酒花投料量的3倍0.3-0.7kg/100L热麦汁发酵主、后发酵酵母CO21-1.5kg/干酵母/t啤酒约5kg/100L啤酒合理的利用这些副产物，能有效地降低生产成本，减少污染，有一定的社会和经济效应。2.麦槽麦槽是啤酒厂最大量的副产物。每投入100kg的麦芽，约产生湿麦槽160-200kg，含水分80%左右，以干物质计为30-40kg。以下是麦槽的成分：表2-4：湿麦槽的成分成分含量/%成分含量/%水分粗蛋白质可消化蛋白质脂肪80左右53.52可溶性非氮物粗纤维灰份1051从这两个表可以看出，麦槽具有很丰富的营养价值，是很好的饲料。若是把从麦汁回收的沉淀蛋白和废胶木掺入其中，则更具营养价值。湿麦汁水分大，营养丰富，易染菌腐败，不宜久放，应将麦槽及时出售。但是献技是生产旺季，麦槽产量大，为防止麦槽腐败，影响啤酒厂的环境质量，可先对麦槽进行低温干燥，以干麦槽出售。表2-5：干麦槽的成分成分含量/%成分含量/%粗蛋白质粗脂肪无氮浸出物28.08.241.0粗纤维粗灰份营养值/（kJ/kg）17.52.5210003.酵母在啤酒生产过程中，每生产1吨啤酒，有1-1.5kg剩余酵母产生，其中2/3是主发酵酵母，这部分酵母质量比较好，可回收再利用，一部分用做接种，另一部分经低温干燥后出售，用做制药原料。另外1/3是后发酵酵母，在贮酒过程中与其他杂质共同沉淀于贮酒罐底，质量比较差，应送入糖化车间与麦槽一起干燥，作为饲料出售。4.CO2CO2是啤酒发酵的重要副产物。它对空气质量的影响是很大的，同时，它又是啤酒中不可或缺的成分，因此，现代的啤酒厂都会对CO2进行回收利用。一般的啤酒厂利用CO2的方法，主要有充入啤酒形成啤酒特有的泡持性，或是压缩后罐装出售。5.废水（1） 废水的来源制麦车间的用水主要包括浸麦用水和冷却用水两部分，其中浸麦用水是制麦车间废水的主要来源，它是一种颜色很深、极易腐败、高强度的有机污染物。啤酒生产过程中产生的污水主要来源于酿造车间，从酿造车间出来的水含有大量的有机物质，如麦槽、废酵母、热凝固物等，应尽量作为副产物回收利用，可减轻废水的污染程度，同时可以增加工厂的收入。 （2） 废水的处理方法：啤酒工厂的生产规模是比较大的，一天会产生大量的废水，若不将废水进行处理就直接排出，会对环境产生很大的污染。本设计中非常注意对废水的处理。除了以上减少废渣的排放能够比较有效的降低废水的污染程度外，本设计中还采用了厌氧-好氧相结合的工艺来处理废水。选用这样的废水处理工艺可以比较有效的去除废水中的有机污染物。啤酒废水中含有大量的有机物质，如废酵母、麦槽等，采用厌氧污泥床先对废水进行处理，利用厌氧菌的代谢作用将有机物质分解，可以有效降低废水中BOD含量，另外还能将部分污泥附着在隔栅上，起到一定的分离作用。经过好氧处理的废水COD含量显著降低。这样，经过厌氧-好氧处理的废水，能够达到规定的废水排放标准。（十二）机械化和自动化程度 本设计中，大麦、大米等固体原料的输送采用斗式提升机及真空气流输送等方式，大大提高了本厂的机械化程度，减轻了工人的劳动操作强度。 自动化方面，本设计对糖化、发酵、过滤等车间实行自动化控制。对影响生产的如温度、PH值、物料流量等参数进行自动监测，并将信息发送到各车间的控制室，有操作工人在电脑上完成对各个参数的调节。在麦芽生产车间，通过增设计量槽，提高该车间的自动化程度，同时监测各工序的温度。（十三）产品的质量、卫生、质检措施及防火1、 产品的质量：（1） 啤酒的非生物稳定性：预防的措施主要有：原料和加工工艺方面，在不影响风味和酒体的情况下，尽量减少啤酒中高分子蛋白质的含量；罐酒是尽量避免与空气的接触；添加非生物稳定剂，设法分解或除去易形成浑浊的前驱物质。（2） 啤酒的喷涌现象 防止啤酒的喷涌现象的措施：避免金属污染；添加过量的钙离子；罐装后采取窜沫排氧措施；用尼龙滤去造成喷涌的前提物质。2、食品卫生近年来，啤酒工业已取得较大发展。在啤酒中添加的添加剂也逐渐多了起来，主要有：PH调节剂、抗氧剂、增泡剂等。在生产中要严格注意食品卫生条件。3、质检措施啤酒质量标准是按国家轻工业部颁发的啤酒质量标准来进行的。啤酒的验收规则：于同一生产期内生产的啤酒经过过滤包装出厂的啤酒为同一批每批啤酒出厂的时间应有技术检验部门的签署的质量合格证书；抽取样品时，可在每批中不同之处任意抽取七瓶，其中两瓶做化验用，余下五瓶留做啤酒稳定性实验。4、防火锅炉房、原料仓库、冷冻站、变电站等是啤酒厂内防火重地，应重点防范，同时，对以上这些工段的操作工人要严格考核，方能录用。二、工艺流程 (一)、麦芽生产流程麦芽的生产过程包括原大麦的预处理和贮存、大麦浸渍、发芽、发芽干
