这样讲三极管的3种工作状态不理解都难！.docx

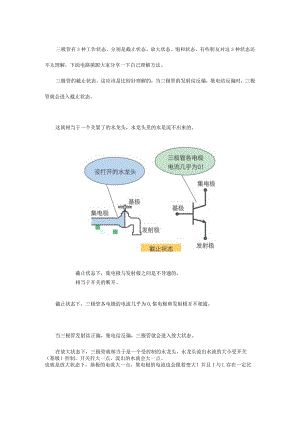

三极管有3种工作状态，分别是截止状态、放大状态、饱和状态，有些朋友对这3种状态还不太理解，下面电路菌跟大家分享一下自己理解方法。三极管的截止状态，这应该是比较好理解的，当三极管的发射结反偏，集电结反偏时，三极管就会进入截止状态。这就相当于一个关紧了的水龙头，水龙头里的水是流不出来的。截止状态下，集电极与发射极之间是不导通的，相当于开关的断开。截止状态下，三极管各电极的电流几乎为0,集电极和发射极互不相通。当三极管发射结正偏，集电结反偏，三极管就会进入放大状态。在放大状态下，三极管就相当于是一个受控制的水龙头，水龙头流出水流的大小受开关（基极）控制，开关拧大一点，流出的水就会大一点。也就是放大状态下，基极的电流大一点，集电极的电流也会跟着变大！并且I与L存在一定比例关系，i，=B储B是直流电流放大系数，表示三极管放大能力的大小。放大状态下，电流ic的大小受电流M控制，关系如下：cb放大状态下，集电极与发射极之间会有一定电压降,至于电压降UCE有多大，分析具体电路才能知道。当三极管发射结正偏，集电结正偏时，三极管工作在饱和状态。在饱和状态下，三极管集电极电流ic的大小已经不受基极电流ib的控制，ic与ib不再成比例关系。饱和状态下的三极管基极电流ib变大时，集电极电流ic也不会变大了，这就相当于水龙头的开关已经开得比较大了，开关再开大时，流出的水流也不会再变大了。饱和状态下，集电极与发射极之间的电压降UCE很小,约0.1V左右，相当于开关的闭合。三极管在电路中的使用，通常可以作放大器件（工作在放大状态），还有就是作无触点开关来使用（工作在截止、饱和状态）。
