脱硫粉煤灰对混凝土的影响及对策.docx

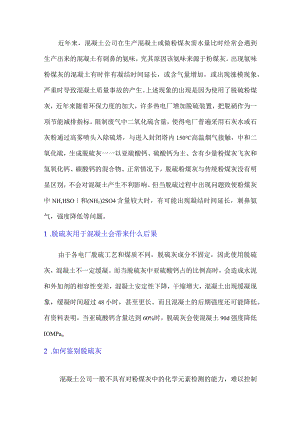

近年来，混凝土公司在生产混凝土或做粉煤灰需水量比时经常会遇到生产出来的混凝土有刺鼻的氨味，究其原因该氨味来源于粉煤灰。出现氨味粉煤灰的混凝土有时伴有凝结时间延长，或含气量增加，或出现涨模现象，严重时导致混凝土质量事故的产生。上述现象的出现是因为使用了脱硫粉煤灰，近年来随着环保力度的加大，许多热电厂增加脱硫装置，把脱硝作为一项节能减排指标。限制废气中二氧化硫含量，使得电厂普遍采用石灰水或石灰粉通过高雾喷头入除硫塔，与进入封闭塔内150高温烟气接触，中和二氧化硫，生成脱硫灰一一以亚硫酸钙、硫酸钙为主、含有少量粉煤灰飞灰和氢氧化钙、碳酸钙的混合物。正常情况下，脱硫粉煤灰与传统粉煤灰没有明显区别，不会对混凝土产生不利影响。但当脱硫过程中出现问题致使粉煤灰中NH,HSO和(NH1)2SO4含量较大时，有可能出现凝结时间延长，刺鼻氨气，强度降低等问题。1 .脱硫灰用于混凝土会带来什么后果由于各电厂脱硫工艺和煤质不同，脱硫灰成分不固定，因此使用脱硫灰，混凝土不一定缓凝。而当脱硫灰中亚硫酸钙占的比例高时，会造成水泥和外加剂的相容性变差，混凝土安定性下降，干缩增大，混凝土出现缓凝现象，缓凝时间超过48小时，甚至更长。而且混凝土的后期强度还可能降低。有资料表明，当亚硫酸钙含量达到60%时，脱硫灰会使混凝土90d强度降低IOMPao2 .如何鉴别脱硫灰混凝土公司一般不具有对粉煤灰中的化学元素检测的能力，难以控制粉煤灰中的副产物限值，导致很难判定进场的脱硝粉煤灰是否安全，能否用于生产。出现的质量问题往往是在生产或浇筑后才被发现,造成很大的经济损失。由于脱硫灰是烟尘中的细灰和氧化钙发应生成的以石膏为主的产物，因此其外观颜色浅，手感比粉煤灰细腻。又因为其中含有氧化钙，将其放入器皿中，稍加水搅拌，滴入酚酸溶液呈碱性，酚酸变红。而且因氧化钙（石灰），石灰与水反应是放热过程，水温会上升。又因其主要成分是石膏，这种灰放在空气中若干天就会发硬。脱硫灰目前主要用作水泥的调凝剂，但许多时候粉煤灰供应商也把它运到搅拌站，当做“粉煤灰”使用。3 .怎么鉴别脱硫灰是否含有亚硫酸钙用酚酸检验，此方法只能鉴别是不是脱硫灰，但不能鉴别这种灰是否可以采用。鉴别方法如下表。亚硫酸钙硫酸钙微溶于水不溶于水亚硫酸钙+水+盐酸一放出刺激性气味（S03）硫酸钙+水+盐酸（无反应）品红试纸褪色无反应此种方法适用于混凝土生产企业，操作方便快捷，可定性鉴别脱硫灰（脱硫石膏）中是否含有亚硫酸钙。为安全起见，建议检测时放出刺激性气味的“粉煤灰”谨慎对待，进行相关试验后再使用。4 .脱硫灰造成混凝土结构缓凝的对策使用脱硫灰的混凝土如果缓凝超过48小时，后期强度可能会降低（粉煤灰中亚硫酸钙含量不同，对强度影响也不同），若是墙、柱结构，建议拆除返工，因为墙、柱不仅要承受本层荷载，还要承受上部各层的荷载。28d后强度不合格加固费用更高。若脱硫灰掺量很小，混凝土缓凝时间又不长，工程可待混凝土养护到600d时，采用回弹等非破坏检测鉴定是否需要加固处理。这要求技术人员认真做好每天气温记录为计算T值提供可靠依据。引起混凝土严重缓凝的脱硫灰，应尽快从储仓中清除，因为这种灰很黏，时间久了会结硬造成清仓困难。
