环氧砂浆地坪施工方案建筑施工资料15页.docx

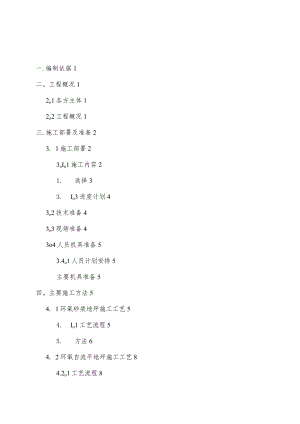

一.编制依据1二。工程概况12o1各方主体12o2工程概况1三.施工部署及准备23. 1施工部署23oIo1施工内容21. 选择33. Io3进度计划43o2技术准备43o3现场准备43o4人员机具准备53.4o1人员计划安排5主要机具准备5四。主要施工方法54. 1环氧砂浆地坪施工工艺54. Io1工艺流程55. 方法64. 2环氧自流平地坪施工工艺84.2o1工艺流程84o2o2施工方法8五。施工质量要求9六.施工质量保证措施106o1施工工艺控制106o2工程材料控制106.3施工过程控制11七、成品保护措施11八、安全文明施工及环保措施12一.编制依据(1)施工图纸(2)国家规范、行业及地方标准序号规范名称规范编号1建筑地面工程施工质量验收规范GB5020920XX2整体地坪工程技术规程CECS328：20XX3建筑施工安全检查标准JGJ59-20XX4施工现场临时用电安全技术规范JGJ46-20XX5建筑机械使用安全技术规程JGJ3320XX本工程施工组织设计(4)工程洽商(技术核定单)编号：20XX-07.20XX-08二。工程概况1. 1各方主体建设单位：呼和浩特市城发投资经营有限责任公司设计单位：中南建筑设计院股份有限公司施工单位：中铁十六局集团有限公司监理单位：内蒙古瑞博工程项目管理咨询有限公司监督单位：呼和浩特建设工程质量监督站2. 2工程概况呼和浩特国家公路运输枢纽汽车客运东枢纽站工程位于呼和浩特市新城区，东接火车东客站北广场，西至万通路，北起车站北街，南邻铁路用地边线，总用地面积83773.458tf,主要有综合站务楼、生产服务大楼和室外广场组成。综合站务楼地下室面积1116711到达车下客位9个，社会车停车位60个，生产服务楼地下室面积301211停车位53个。三,施工部署及准备3o1施工部署3. Io1施工内容本工程综合站务楼长途车到达车位、出租车蓄车场、社会车停车场和生产服务楼地下室停车场为环氧砂浆地面；首层行包托运厅、服务区和行包库房、车辆维修区等部位地面为环氧自流平地坪耐磨地面，汽车坡道地面为环氧树脂防滑坡道地坪。环氧地坪示意图如下所示：环襄面漆环蒙藏子环复彩浆环裳面漆图3。401环氧砂浆地坪系统示意图图3.4.2环氧自流平地坪系统示意图根据图纸建筑说明及工程洽商内容，针对综合站务楼和生产服务大楼地下室地面环氧砂浆地坪的使用情况，将环氧地坪划分为ABCD四个区域.A区为小型汽车停车位和行车道，B区为大型客运汽车到达车位和行车道,C区为坡道环氧防滑地坪，D区为环氧自流平地面.区划分示意见下页附图。为防止磨损后露底，环氧腻子层使用同面漆相同颜色环氧树脂材料.停车位划线使用环氧面漆相同材料，颜色为白色，宽度150mm。针对地面使用功能的不同，A区为小型汽车的停车场、出租车的蓄车场和行车道，B区设计为大型长途客车的到达车位和行车道，故A区环氧砂浆地坪厚度约为2.lmm,B区厚度约为2.7mm厚，环氧砂浆地坪做法分别如下：A区（小型汽车停车位和行车道，总厚度约2。1mm） 停车位划线 环氧面漆滚涂2遍，厚度约0。4mm 刮涂环氧腻子2遍，厚度约0。2mm 中涂环氧砂浆，厚度约1。2mm 涂刷封闭环氧底漆2遍，厚度约0。3mm 基层处理B区（大型长途客运汽车到达车位和车道，总厚度约2。6mm） 停车位划线 环氧面漆滚涂2遍，厚度约0。4mm 刮涂环氧腻子2遍，厚度约0.2mm 中涂环氧砂浆，厚度约1。7mm 涂刷封闭环氧底漆2遍，厚度约0。3mm 基层处理D区（首层行包库房、维修区等部位环氧自流平地坪，总厚度约3。1mm）： 馒.涂环氧面漆，厚度约1。Omm 刮涂环氧腻子2遍，厚度约0。3mm 刮涂中层漆，厚度约L5mm 涂刷封闭环氧底漆2遍，厚度约0.3Ilm 基层处理C区汽车坡道环氧防滑地坪方案单独报审。3.L2材料选择经市场广泛调研对比和各方选定确认，本工程所用地坪漆材料选用广州秀珀化工股份有限公司生产的“秀珀”牌环氧地坪系列产品Q3oIo3进度计划日期9月施工内容101112131415161718192021222324252627282930基层处理封闭底漆中涂环氧树脂砂浆层中涂环氮树脂腻子层环氧树脂面漆停车位划线清理养护3o2技术准备(1)施工前认真熟悉并掌握业主、设计及图纸对该项目的具体要求;(2)准备好本工程所需的规范、标准；(3)现场勘查,熟悉施工部位的具体特点；(4)根据施工组织设计和实际情况，制订详细和周密的施工计划；(5)由技术负责人组织技术人员施工班组长和质检员交底.3o3现场准备(1)全面检测原有基层是否符合环氧地面的要求，将不合格部位及时处理;浇筑完工后切缝，要求缝隙深至2cm以上，标准为伸缩缝贯通且笔直。(2)施工基面要经过防水防潮处理，环境温度及地表温度210含水率低于8%、相对湿度W85%,通风状态尽量保持良好；(3)检查货运道路，仓库是否留有隐患，如有隐患即使排除;(4)检查配电和供水的情况，确保水电的安全供应。34人员机具准备 .4.1人员计划安排项目工作内容人数备注项目经理组织管理、协调控制1施工队长组织施工1施工人员施工11材料员按材料准备计划备料。运输、保管、供给辅助采购2质量员各工序质量监督、检测、校验1安全员现场施工用具、设备防护用品的检查1资料员资料收集、整理13.4o2主要机具准备名称规格单位数量电动搅拌器台2涂料刷3050mm把若干滚筒刷200350mm把若干湿度测量仪把1重型吸尘器台1地表打磨机台2单碟研磨机台1刮刀把若干工具车辆4四.主要施工方法4o1环氧砂浆地坪施工工艺4oIo1工艺流程基面打磨、清洁f涂刷环氧封闭底漆刮涂环氧砂浆2-3遍-批刮环氧腻子2遍一打磨，吸尘一涂刷面漆2遍一停车位划线一清理维护 .Io2施工方法4. 1.2.1基层打磨、清洁(1)先将地表部分松动的混凝土和前期垃圾铲除并清理，将整体地面突出严重的部分用划线笔圈出，用手动小型打磨机对墙角和柱子周围地面进行打磨，用大型打磨机对大面积地面进行打磨，清理吸尘。采用高效能专业地面研磨机能有效平均地接触被处理基面，粗金钢砂方块磨头能均匀的将被处理基面的疏松层清除，并同时起拉毛作用，形成粗糙接触面，增大粘接面，使环氧树脂底涂与混凝土基面的粘接更牢固。(2)对基面清扫或吸尘干净后，检查基底有无裂缝，如有，则须深层切割清理后用环氧树脂砂浆填补，清理时不可野蛮敲打，以免敲松边缘的基层.4oIo2o2涂刷封闭底漆(1)滚涂环氧封闭底涂漆一遍：将已调配好的环氧树脂高渗透底漆，用滚筒滚涂的方法均匀涂于刚性防水层上。环氧封闭底漆作用在于封闭地表的的孔隙,增强地面与其后序的粘结力。(2)底涂硬化时间至少8小时以上。(3)伸缩缝处理：将伸缩缝部分清理干净，用环氧树脂加石英砂调和后灌入缝隙，待固化后用小型打磨机沿填缝处打磨，直到与周围地面接近平整.4oIo2o3涂刷环氧砂浆(1)中涂一遍施工:将按比例调配好的中涂环氧树脂漆与50100目的石英砂用搅拌器搅拌均匀，用手工批刮方式进行施工.(2)中涂二遍施工:将按比例调配好的中涂环氧树脂与100-200目的石英砂用搅拌器混合均匀，用手工批刮方式进行施工。(3)根据中涂层厚度要求，灵活调整中涂遍数.(4)用专用打磨机打磨砂浆层,使其表面平整，后将灰尘清除干净.(5)中涂每层硬化时间至少8小时以上。4oIo2.4涂刷环氧腻子(1)将按比例调配好的中涂环氧树脂漆与石英粉用搅拌器混合均匀，用手工批刮方式进行施工。(2)用专用打磨机打磨腻子层，使其表面平整，后将灰尘清除干净.(3)环氧腻子层硬化时间至少8小时以上。4oIo2.5涂刷面漆(1)环氧腻子固化后，需打磨修饰平整并吸尘干净，在确保封闭的表面平整，清洁，干燥，无气孔时，可进行面涂.(2)施工前先将A组分充分搅拌均匀后，与B组分按比例混合，充分搅拌35分钟，既可施工.(3)产品严格按照使用说明施工，不可随便添加任何溶剂及稀释剂，如要添加请使用配套稀释剂及按产品说明推荐添加量使用。(4)按设计厚度及材料密度计算单位面积用料量，滚涂或刷涂施工，根据施工用量分2道用滚筒滚均匀。(5)涂料在25。C时可使用时间为30分钟左右,根据实际使用时的温度及施工进度确定每一次的配料量，配好的材料必须一次性用完，剩余的A/B组分必须密封保存。(6)面漆厚度每层硬化时间至少8小时以上，施工完成后72小时以后方可上人。4oIo2o6停车位划线按照图纸示意停车位尺寸，使用指定颜色面漆画出车位线，线宽及车位尺寸符合相关规定要求，相关标识或其他要求等遵照建设单位及运营单位指令执行。4o1.2.7现场清理维护(1)面涂完成后将有关施工材料、工具搬离现场，严密封闭保护完成饰面。(2)至少72小时后才可允许人进入行走，并不可带进泥沙等垃圾物品。(3)漆膜完全固化一般需7天时间，期间应避免进行其他工程施工、搬运、安装等施工。4o2环氧自流平地坪施工工艺4.2.1工艺流程基面处理一打磨、吸尘一涂刷封闭底漆一刮涂中层漆一环氧自流平面涂f清理维护4.2o2施工方法4.2.2.1基层打磨施工方法同环氧砂浆地坪基层打磨，参见4.102oU4.2o2.2封闭底漆施工方法同环氧砂浆地坪封闭底漆，参见4。1。2.2o刮涂中间漆依照正确比例将主剂和硬化剂充分混合均匀，采用锯齿镶刀将混合好的材料均匀涂抹保持平整。4.2o2.4刮涂环氧腻子施工方法同环氧砂浆地坪刮涂环氧腻子，参见4。1.2o4o4.2o2.5镁涂自流平面漆环氧腻子固化后，需打磨修饰平整并吸尘干净，在确保封闭的表面平整，清洁，干燥，无气孔时，可进行面涂。先将主剂充分搅拌均匀，然后将硬化剂向盛有主剂的桶中央倒入，以免材料混合不匀。充分搅拌均匀后，倒在地上用镶刀一次镀涂成型，施工时发现有气泡用齿尖除去，搅拌桶涂料若呈硬化状态时，则必须停止使用并随时更换搅拌桶。在确保封闭的表面镶刮自流平面涂，使
