往年机械制图判断题大全含答案解析.docx

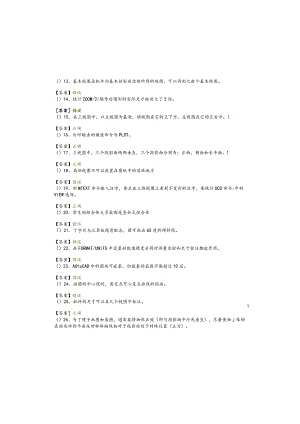

（）13、基本视图是机件向基本投影面投射所得的视图，可以得到无数个基本视图。【答案】错误（）14、执行ZOOM/2/操作后图形的实际尺寸被放大了2倍。答案错误（）15、在三视图中，以主视图为基准，俯视图在它的正下方，左视图在它的正右方。!【答案】正确（）16、打印输出的键盘命令为PLOT。【答案】正确（）17、三视图中，三个投影面两两垂直，三个投影面分别为：正面，侧面和水平面。!【答案】正确（）18、局部视图不可以放置在图纸中的其他地方【答案】错误（）19、用MTEXT命令输入汉字，要求在三维视图上看到不变形的汉字，要执行UCS命令:中的VIEW选项。【答案】正确（）20、常见的组合体大多数都是叠加式组合体【答案】错误（）21、丁字尺与三角板随意配合，便可画出65度的倾斜线。【答案】错误（）22、在FORMAT/UNITS中设置好数值精度后将对测量坐标和尺寸标注都起作用。【答案】错误（）23、AUtoCAD中的图块可嵌套，但嵌套的层数不能超过10层。【答案】错误（）24、画圆的中心线时，其交点可心是点画线的短画。【答案】错误（）25、机件的尺寸可以在几个视图中标注。I【答案正确（）26、为了便于画图和看图，通常要将物体正放（即与投影面平行或垂直），尽量使物j体的表面或对称平面或回转体轴线相对于投影面处于特殊位置（正方）。往年机械制图判断题大全(一)(总分100分.考试时长90分钟)一、判断题(每小题2.5分，共100分)()1、国家制图标准规定，图纸大小可以随意确定【答案】错误()2、凡是三维图形都可以进行布尔运算。【答案】错误()3、任何平面立体的表面都包含点、直线和平面等基本几何元素。【答案】正确()4、执行LINE命令中又执行了PAN命令，则PAN命令结束后LlNE命令也自动结束。【答案】错误()5、1为缩小的比例。【答案】错误()6、正垂线的水平投影线反映该直线的实长。【答案】正确()7、圆环命令的缩写是“D0”。【答案】正确()8、执行Redraw和Regen命令的结果是一样。【答案】错误()9、在AUtOCAD中，不能根据日期，地理位置，自动确定太阳光的确切位置【答案】错误()10、生成面域的边界必须自封闭，而且必须是一条PLlNE线。答案错误()11、画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。【答案】正确()12、同轴回转体的直径尺寸，最好标注在非圆的视图上，且在数字前加符号中表示直径，如42o（）27、水平面的水平投影积聚为直线。【答案】错误（）28、局部视图是基本视图。答案错误（）29、因为轴测图是利用中心投影法得到的，所以立体感强。答案错误（）30、用户坐标可设置多个，并可命名保存。【答案】正确（）31、用厚度属性拉伸的平面只能是垂直于XOY平面的面。【答案】正确（）32、因为剖视图是物体被剖切后剩余部分的完整投影，所以，凡是剖切面后面的见轮廓线应全部画出，不得遗漏。【答案】正确（）33、组合体的组合方式有叠加，切割和综合。【答案】正确（）34、两表面相切处，一般不应画线。【答案正确（）35、延伸命令的缩写是“EX”。【答案】正确（）36、尺寸标注时厚度的符号是m。【答案】错误（）37、主视图反映了物体的上、下和左、右位置关系；【答案】正确（）38、补视图和补缺线是培养看图，画图能力和检验是否看懂视图的一种有效手段。【答案】正确（）39、形体表面间的相对位置是指相切，相交和叠加。【答案】错误（）40、看图的基本方法有两种种叫做形体分析法，一种叫做线面分析法【答案】正确（）14、表面模型可进行倒角处理。【答案】错误（）15、基孔制中孔的下偏差为0。【答案】正确（）16、由投影面的展开规则可知，主视图不动，俯视图在主视图正下方，左视图在主视图正右方。按此规定配置时，不必标注视图名称。【答案】正确（）17、当图形不能充分表达平面时，可用平面符号（两相交细实线）表示。【答案】正确（）18、组合体的组合形式可以分为堆叠和挖切两种基本形式。【答案正确（）19、机件的真实大小应以图样上所注尺寸为依据。【答案】正确（）20、在图纸空间内可以设置多个视口,并显示一个模型的多个视图。【答案】正确（）21、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。【答案】正确（）22、圆弧命令的缩写是“C”。【答案】错误（）23、在三投影面体系中，“三面”之间互相垂直。【答案】正确（）24、在制造机器时，加工制造看装配图，装配机器看零件图。【答案】错误（）25、在机械图样中，机件的可见轮廓线用粗实线表示。【答案】正确（）26、用剖切平面局部地剖开机件所得的剖视图称为半剖视图。【答案】错误（）27、用剖切面完全地剖开机件所得的剖视图称为半剖视图。往年机械制图判断题大全(二)(总分100分.考试时长90分钟一、判断题(每小题2.5分，共100分)()1、平行两直线的同面投影必定相互平行，反之，若两直线的各同面投影相互平行，则两直线在空间一定相互平行。【答案】正确()2、装配图中所有的零件、部件必须编写序号，并于明细栏中的序号一致【答案】错误()3、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。【答案】正确()4、剖视图按剖切的范围可以分为全部剖视图、半剖视图和局部剖视图。【答案】正确()5、国家制图标准规定，剖面线用粗实线表示。【答案】错误()6、一张零件图至少有三个尺寸基准。【答案】正确()7、两回转体相交时,其相贯线-定为空间曲线。【答案】错误()8、镜像命令的缩写是“MI”。答案正确()9、机器是由若干零件组装而成。【答案】正确()10、在三投影面体系中，“三线”之间互相平行。【答案】错误()Ik绘图比例包括有放大比例、原值比例、缩小比例3种。【答案】正确()12、相贯线一般是闭合的空间曲线，有时则为平面曲线。【答案】正确()13、只有在插入图块时选中EXPLODE选项才能在以后对该图块作部分编辑处理。【答案】错误()28、圆柱属于平面立体，而圆锥属于曲面立体。【答案】错误()29、当两形体表面不平齐时，两表面投影的分界处应用粗实线隔开。【答案】正确()30、两立体表面的交线(一般指两回转体表面的交线)称为截交线。答案错误()31、图纸中的字体应用宋体书写。【答案】错误()32、对齐标注命令的缩写是“DAL”。【答案】正确()33、插入块命令的缩写是“I”。【答案】正确()34、用DTVn)E命令等分一条线段时，该线段上不显示等分点，这是因为该线段不能被等分。【答案】错误()35、射线命令的缩写是“XL”。【答案】正确()36、当圆弧大于半圆时，应标注直径。【答案正确()37、用一段圆瓠光滑地边接另外两条已知线段的作图方法称为圆弧连接。【答案】正确()38、角度标注命令的缩写是“DAN”。【答案】正确()39、平移视图的快捷键是P。【答案】正确()40、正投影法基本性质有真实性、积聚性、类似性。【答案】正确()14、连续标注命令的缩写是“DCO”。【答案】正确()15、偏移命令的缩写是“0”。【答案】正确()16、STRETCH命令不能改变圆的形状。【答案正确()17、图样中标题栏通常放在图框的左下角。【答案】错误()18、用TABSURF命令创建平移曲面时，路径曲线可以使开放的，也可以是封闭的。【答案】正确()19、一副三角板由50°和30°两块直角三角板组成。【答案】错误()20、半剖视图的分界线是粗实线。【答案】错误()21、在多个尺寸平行标注时,应使大尺寸在内，小尺寸在外。【答案】错误()22、中间线段是指只有定形尺寸和一个定位尺寸的线段。【答案】正确()23、执行HATCH命令后所选区域内仍然一片空白，原因之一是SCALE值选用不当。【答案】正确()24、尺寸线可以用其他图线代替，可以和其他图线重合或画在其延长线上。【答案】错误()25、基线标注命令的缩写是“DBA”。【答案】正确()26、尺寸标注只要正确就可以，没必要考虑它是否完整清晰。【答案】错误()27、阶梯剖中的剖切面采用的是平行的剖切平面。【答案】正确()28、截交线上可以标注尺寸。往年机械制图判断题大全（三）（总分100分.考试时长90分钟一、判断题（每小题2.5分，共100分）（）1、一个封闭的线框表示物体的一个面，这个面只能是平面或曲面。【答案】错误（）2、比例是指图中图形尺寸与实物尺寸之比。答案错误（）3、空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。【答案】正确（）4、视图上标有“A”字样的是向视图或局部视图。【答案】正确（）5、制图比例是图中图形与其实物相应要素的线性尺寸之比。【答案】正确（）6、确定组合体的总长、总宽、总高称为定形尺寸。【答案】错误（）7、销是一种标准件。【答案】正确（）8、图样中"4X6”表示有4个直径为6mm的孔。【答案】正确（）9、在一对标准齿轮互相啮合时，两齿轮的分度圆应相切。【答案】正确（）10、假想用剖切平面将机件的某处切断，仅画出该剖切平面与机件接触部分的图形，这个图形称为断面图，简称断面。【答案】正确（）Ik在剖视图中，剖面线用细实线绘制。【答案】正确（）12、在六个基本视图中，主视图右侧的是左视图。【答案】正确（）13、空间点A分别向H、V、W面进行投射，得到水平投影a,正面投影a'和侧面投影【答案】错误()29、机械制图中常用的投影方法为正投影法。【答案】正确()30、相贯线一般为封闭的空间曲线。【答案】正确()31、相贯线是两回转体表面的共有线，也是相交立体的分界线。【答案】正确()32、向视图不是基本视图。【答案】正确()33、比例是指图样与实物相应要素的线性尺寸之比。【答案】错误()34、发现标注的内容有误,可以修改内容而不必删除重标。【答案】正确()35、圆规可以画圆。【答案】正确()36、渲染时可根据日期、地理位置,自动确定太阳光的确切位置。【答案正确()37、半剖视图的分界线是中心线。【答案】正确()38、由平面截切几何体所形成的表面交线称为截交线。【答案】正确()39、对中符号是一段粗实线。【答案】正确()40、标注尺寸时尺寸数字不能被其它任何图线所穿过。【答案】正确【答案】错误（）14、如果空间两直线的三面投影都平行,则该两直线有可能在空间上相交。【答案】错误（）15、中心投影法是投射线互相平行的。【答案】正确（）16、主视图反映物体的长度和高度。【答案】正确（）17、REDRAW命令与REGEN命令都能重画图形，因此这两条命令是一样的。【答案】错误（）18、编辑标注命令的缩写是“DED”。【答案】正确（）19、补图的一般顺序是先画外形,再画内腔；先画叠加部分，
