《不出筋密拼接装配整体式剪力墙结构技术规程》.docx

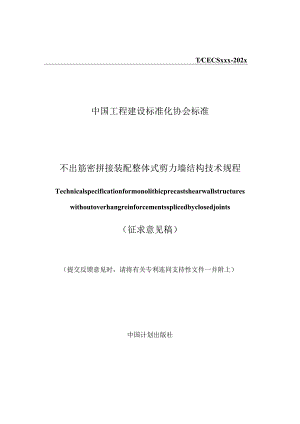

TCECSxxx-202x中国工程建设标准化协会标准不出筋密拼接装配整体式剪力墙结构技术规程Technicalspecificationformonolithicprecastshearwallstructureswithoutoverhangreinforcementssplicedbyclosedjoints（征求意见稿）（提交反馈意见时，请将有关专利连同支持性文件一并附上）中国计划出版社1总则22术语33材料44建筑设计51.1 1一般规定51.2 墙体设计51.3 内装修及机电设计75结构设计81.1 1一般规定81.2 构件设计91.3 连接设计131.4 楼盖设计176预制构件制作与运输186. 1一般规定186.2 原材料及配件196.3 模具196.4 钢筋与预埋件206.5 成型、养护及脱模226.6 预制构件检验236.7 预制构件运输257施工277. 1一般规定277.2 预制构件存放、吊运及防护287.3 预制构件安装与连接298工程验收318. 1一般规定318.2 预制构件进场验收328.3 钢筋与预埋件验收338.4 后浇混凝土验收348.5 结构装配施工验收35本规程用词说明37引用标准名录38条文说明391总则i.o.为规范密拼装配整体式剪力墙结构在工程中的应用，做到安全适用、技术先进、经济合理、保证质量，制定本规程。1. 0.2本规程适用于抗震设防烈度8度及以下地区，采用密拼装配整体式剪力墙结构技术的多、高层民用建筑的设计、生产、施工及验收。1.0.3密拼装配整体式剪力墙结构的设计、生产、施工及验收，除应符合本规程的规定外，尚应符合国家现行有关标准和现行中国工程标准化协会有关标准的规定。2术语2. 0.1密拼装配整体式剪力墙结构monolithicprecastshearwallstructuresplicedbyclosedjoints竖向构件采用凹槽墙板或夹心保温凹槽墙板的密拼装配整体式混凝土剪力墙结构。2. 0.2不出筋凹槽预制墙板precastshearwallpanelwithgroovesandwithoutoverhangreinforcements纵向侧边不出筋并设有纵向凹槽，纵向凹槽内设有拉筋和托筋、墙身带有插筋孔的预制混凝土墙板；简称凹槽墙板。2. 0.3夹心保温不出筋凹槽预制墙板precastthermalinsulationcompositeshearwallpanelwithgroovesandwithoutoverhangreinforcements由外叶墙板、夹心保温层、内叶凹槽墙板组成的预制墙板；简称夹心保温凹槽墙板。2. 0.4托筋stirrupssupportinghorizontalconnectionreinforcement设置于凹槽墙板的纵向凹槽内，用于支托纵向凹槽内水平连接钢筋的构造钢筋。2. 0.5水平槽horizontalgroove设置于凹槽墙板底部，连通纵向凹槽和插筋孔，用于凹槽墙板上下层连接的横向凹槽。3材料3.0.1混凝土的力学性能指标和耐久性要求等应符合现行国家标准混凝土结构通用规范GB55008和混凝土结构设计规范GB50010的有关规定。3. 0.2凹槽墙板的混凝土强度等级不应低于C30o3. 0.3密拼装配整体式剪力墙结构的后浇混凝土宜采用普通混凝土或自密实混凝土浇筑，混凝土强度等级不应低于被连接的凹槽墙板的混凝土强度等级；采用普通混凝土时，粗骨料最大粒径不应大于纵向凹槽宽度或插筋孔直径的1/4且不宜大于20m,混凝土坍落度不宜小于180mmo3.0.4凹槽墙板内纵向凹槽、插筋孔内采用自密实混凝土进行浇筑时，自密实混凝土应符合现行行业标准自密实混凝土应用技术规程JGJ/T283的有关规定。3. 0.5钢筋力学性能指标和选用应符合现行国家标准混凝土结构通用规范GB55008和混凝土结构设计规范GB50010的有关规定；钢筋焊接网应符合现行行业标准钢筋焊接网混凝土结构技术规程JGJ114的有关规定。4. 0.6纵向钢筋机械连接接头应符合现行国家标准混凝土结构通用规范GB55008和现行行业标准钢筋机械连接技术规程JGJ107的有关规定。5. 0.7夹心保温凹槽墙板内外叶墙板的拉结件材料和保温材料应符合现行国家标准装配式混凝土建筑技术标准GB/T51231和现行行业标准装配式混凝土结构技术规程JGJ1、预制混凝土外挂墙板应用技术标准JGJ/T458、建筑材料及制品燃烧性能分级GB8624的有关规定。6. 0.8外墙接缝用建筑密封胶的性能应满足设计要求；密封胶及背衬材料的性能应符合现行团体标准装配式建筑密封胶应用技术规程T/CECS655的有关规定。7. 0.9预埋件锚板、锚筋及吊环材料应符合现行国家标准混凝土结构设计规范GB50010的规定。4建筑设计7.1 一般规定7.1.1 1.1建筑设计应符合现行国家标准建筑模数协调标准GB/T50002的有关规定。采用模块化、标准化设计，将结构系统、外围护系统、设备与管线系统和内装系统进行集成。7.1.2 建筑应在满足建筑功能和性能要求的前提下，按照集成设计原则，将建筑、结构、给水排水、暖通空调、电气、燃气和智能化等专业之间进行协同设计。7.1.3 3建筑的耐火等级应符合现行国家标准建筑设计防火规范GB50016的有关规定。7.1.4 建筑应根据功能部位、使用要求等进行隔声设计，在易形成声桥的部位应采用柔性连接或间接连接等措施，并应符合现行国家标准民用建筑隔声设计规范GB50118的有关规定。7.1.5 建筑的体形系数、窗墙面积比、热工性能应符合现行国家标准民用建筑热工设计规范GB50176、公共建筑节能设计标准GB50189、严寒和寒冷地区居住建筑节能设计标准JGJ26、夏热冬冷地区居住建筑节能设计标准JGJ134和夏热冬暖地区居住建筑节能设计标准JGJ75的有关规定。7.1.6 部品部件尺寸及安装位置的公差协调应根据生产装配要求、密封材料变形能力、材料干缩、温差变形、施工误差等确定。7.1.7 建筑应采用大开间大进深、空间灵活可变的结构布置方式；剪力墙结构中不宜采用转角窗。厨房和卫生间的平面布置应合理，其平面尺寸宜与预制墙板结合，满足标准化整体橱柜及整体卫浴的要求。7.1.8 密拼装配整体式剪力墙结构的建筑宜平面简单、规则、对称，质量和刚度分布宜均匀；不应采用严重不规则的平面布置。7.2 墙体设计4. 2.1建筑立面设计应符合下列规定：1外墙、阳台板、空调板、外窗、遮阳设施及装饰等部品部件宜进行标准化设计；2宜通过建筑体量、材质机理、色彩等变化，形成丰富多样的立面效果。4. 2.2凹槽墙板饰面宜采用反打成型工艺，饰面的材质类别、规格尺寸、连接构造等应进行工艺试验验证。8. 2.3凹槽墙板的接缝应满足防水、保温、防火、隔声性能的要求。4.2.4凹槽墙板的各种接缝及门窗洞口等防水薄弱部位宜采用材料防水和构造防水相结合的做法（图4.2.4）,并应符合下列规定：1凹槽墙板水平接缝宜采用高低缝或企口缝构造；2凹槽墙板竖缝可采用平口或槽口构造；3当板缝空腔需设置导水管排水时，板缝内侧应增设气密条密封构造；4外墙接缝宽度在IOmm35mm范围内；接缝胶深度在8mm15mm范围内。水平缝竖向缝I-外叶墙板；2-夹心保温层；3-内叶墙板：4-建筑密封胶；5-发泡芯棒；6-岩棉：7-叠合板后浇层；8-预制楼板；9-后浇混凝土图4.2.4夹心保温凹槽墙板接缝构造示意4.2.5凹槽墙板应结合建筑功能要求和精装修做好点位、管线等的预留预埋接口。4.2.6门窗应采用标准化部件，宜采用缺口、预留副框或预埋件等方法与墙板可靠连接；室内部品与预制内墙的连接（如热水器、脱排油烟机附墙管道、管线支架、卫生设备等）应牢固可靠。4.3内装修及机电设计4. 3.1内装修、机电管线设计应符合下列规定：1内装修设计应与建筑设计、结构设计、机电与管线设计同步进行；2宜采用装配式装修，机电管线宜和结构体分离；3内装修和机电管线宜选用模块化产品，接口应标准化，并应预留扩展条件。4.3.2凹槽墙板中电气接口及吊挂配件的孔洞、沟槽应根据装修和设备要求预留。预留孔洞埋件位置宜与凹槽墙板内钢筋间距协调。4.3.3预埋电盒位置应避开钢筋搭接区；插筋孔内不应设置各类管线；凹槽墙板内竖向电气管线布置应保持安全距离。5结构设计5.1 一般规定5.1.1 密拼装配整体式剪力墙结构房屋的最大适用高度应符合表5.1.1的规定。表5.1.1密拼装配整体式剪力墙结构房屋的最大适用高度(m)结构类型抗赛设防烈度6度7度8度(0.2g)8度(0.3g)密拼装配整体式剪力墙结构1201009070部分框支密拼装配整体式剪力墙结构100907040注：房屋高度指室外地面到主楼屋面板顶的高度(不包括局部突出屋面部分及装饰用坡屋顶)。5.1.2 在规定水平力作用下，当结构中凹槽墙板底部承担的总剪力大于该层总剪力的80%时，结构的最大适用高度应当减小IOmo5.1.3 密拼装配整体式剪力墙结构的平面布置、竖向布置及高宽比要求应符合现行国家标准装配式混凝土建筑技术标准GB/T51231、现行行业标准装配式混凝土结构技术规程JGJ1的有关规定。5.1.4 密拼装配整体式剪力墙结构应根据抗震设防类别和建筑高度采用不同的抗震等级，并应符合相应的计算和构造措施要求。丙类密拼装配整体式剪力墙结构的抗震等级应按表5. 1.4确定，其他抗震设防类别和特殊场地类别下的建筑尚应符合现行国家标准建筑与市政工程抗震通用规范GB55002和建筑抗震设计规范GB50011的有关规定。表5.1.4丙类密拼装配整体式剪力墙结构的抗震等级结构类型抗震设防烈度6度7度8度密拼装配整体式剪力墙结构高度(m)80>8024>24且80>80W24>24且80>80剪力墙四三四三二三二部分框支密拼装配整体式剪高度(m)70>7024>24且70>7024>24且<70现浇框支框架二二二二底部加强部位剪力墙三二三二一二一力墙结构其他区域剪力墙四三四三二三二注：“部分框支密拼装配整体式剪力墙结构”指地面以上有部分框支墙的密拼装配整体式剪力墙结构。5.1. 5乙类密拼装配整体式剪力墙结构应按本地区抗震设防烈度提高一度的要求加强其抗震措施；当本地区抗震设防烈度为8度且抗震等级为一级时，应采取比一级更高的抗震措施；当建筑场地为I类时，仍可按本地区抗震设防烈度的要求采取抗震构造措施。5.1.6 密拼装配整体式剪力墙结构竖向布置应连续、均匀，避免结构的侧向刚度和承载力突变，并应符合现行国家标准建筑与市政工程抗震通用规范GB55002、建筑抗震设计规范GB50011的有关规定。5.1.7 密拼装配整体式剪力墙结构中，节点及接缝处的纵向钢筋连接宜根据接头受力、施工工艺等要求选用机械连接和搭接连接等连接方式，并应符合现行国家标
