XX工程起重吊装作业专项施工方案.docx

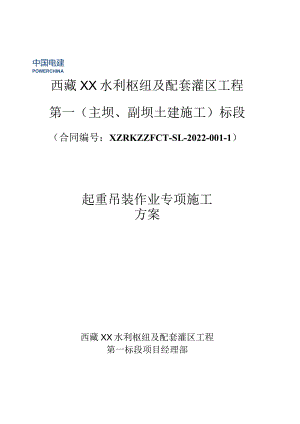

中国电建POWERCHINA西藏XX水利枢纽及配套灌区工程第一（主坝、副坝土建施工）标段（合同编号：XZRKZZFCT-SL-2022-001-1）起重吊装作业专项施工方案西藏XX水利枢纽及配套灌区工程第一标段项目经理部二。二三年五月文件编号：XM/XZFGS/PZSK/GCJSB/2023/009版号：A版受控状态：受控分发号：Ol持有人：西藏XX水利枢纽及配套灌区工程第一标段项目经理部工程技术部批准：审核：编写:目录1工程概况11.1 工程概况和特点11.2 施工平面布置11.3 施工要求和技术保证条件42编制依据53施工计划63.1 施工进度计划63.2 材料计划63.3 设备计划74施工工艺技术84.1 吊装材料重量计算94.2 作业工艺104.2.1 卸扣114.2.2 钢丝绳124.2.3 钢丝绳绳卡154.2.4 准备174.2.5 试吊174.2.6 起吊184.3 大件物品及设备吊装184.3.1 钢筋吊装184.3.2 周转材料吊装194.3.3 混凝土斗吊装204.3.4 管片吊装21435拌合楼等机械设备吊装214.3.6 各类危险品吊装214.4 钢筋笼吊装224.4.1 起吊方法224.4.2 上升和下降操作224.4.3 吊臂的伸缩操作224.4.4 回转操作234.4.5 吊装流程234.5 闸门吊装244.5.1 吊装环境244.5.2 吊装准备工作244.5.3 吊装步骤254.5.4 注意事项264.6 输水工程管材运输吊装284.6.1 装车284.6.2 运输284.6.3 卸车304.6.4 管材码放304.6.5 管材吊装315施工安全保证措施385.1 组织保障措施385.2 技术措施395.3 监控措施435.4 应急救援预案445.4.1 应急预案的方针与原则445.4.2 应急预案工作流程445.4.3 突发事件风险分析和预防455.4.4 应急资源465.4.5 应急机构及职责47546应急预案启动495.4.7 注意事项495.5 环境保护要求505.6 起重吊装安全操作保障措施506劳动力计划537设计计算书及相关施工图纸537.1 重型材料及设备（1024t）吊装设备选型537.2 零星材料及一般设备（5t以下）吊装设备选型577.3 零星材料及一般设备（510t）吊装设备选型607.4 相关施工图纸631工程概况XX水利枢纽及配套灌区工程工程位于西藏自治区日喀则市昂仁县秋窝乡境内多雄藏布的中游峡谷河段，为大（2）型水利工程，工程等别为11等。坝址距昂仁县城25km,距日喀则市235km,距拉萨市505km。工程主要建设任务是以灌溉、发电为主，结合城乡供水，并为改善区域水生态环境创造条件。即保证下游3.95万亩灌区灌溉需求、向流域及周边缺电地区提供电力，向昂仁县城和农村人饮供水，为改善区域生态环境创造条件。XX水利枢纽正常蓄水位4325.OOm,总库容3.75亿m3,大坝为沥青混凝土心墙砂砾石坝，最大坝高108.0m。电站装机容量为58MW,保证出力10.58MW,年利用小时为3555h,多年平均发电量2.063亿kWh；设计灌溉面积4.28万亩，其中下游配套灌区灌溉面积3.95万亩，75%灌溉保证率年引水量1568万m3,移民安置点灌溉面积0.33万亩，75%灌溉保证率年引水量117万11A向昂仁县城供水175万11向农村人饮供水86万I!?。1.1 工程概况和特点本工程吊装作业施工涉及生产生活临建材料吊装、左右岸坝肩边坡钢筋、模板等材料吊装、导流洞、发电洞、竖井闸门、闸阀及埋件安装、钢筋及模板转运、管道安装、设备拆装、设备转运等，工作面分散，使用吊装方式转运物资、材料、设备等情况较多。1.2 施工平面布置图1-2XX水利枢纽工程现场布置图图1-3XX水利枢纽工程施工总平面布置图图1-4导流兼泄洪放空洞闸室结构图图-5发电引水洞闸室布置图1.3 施工要求和技术保证条件本方案适用于XX水利枢纽工程现场材料及设备（300KN2起吊重量）吊装施工。根据施工内容及实际情况，本工程施工过程中可能采用汽车吊吊装、履带吊吊装、门吊式吊装、利用构筑物吊装等吊装方式。其具有以下特点。汽车吊吊装：主要用于闸室轨道、卷扬机、门叶、输水管道、钢筋、等材料及设备的吊装。有液压伸缩臂，起重能力为8550T°臂长在27120m；有钢结构臂，起重能力在70250T°臂长为27145m,机动灵活，使用方便。可单机、双机吊装，也可多机吊装。履带吊吊装：主要用于闸门门叶、拌合楼、筛分厂等部位重型设备及材料的吊装。起重能力从数十吨到上千吨。臂长可达上百米；中、小重物可吊重行走，机动灵活，使用方便，使用周期长，较经济。可单机、双机吊装，也可多机吊装。正常情况下选择单机吊装，当吊装材料较长，单机无法满足正常安装时选用多机联合作业，当材料较重，危险性较高时也可采用副吊辅助保证安全作业。利用构筑物吊装法：主要用于洞内压力钢管的吊装。即利用建筑结构作吊装点，通过卷扬机、滑轮组等吊具实现设备的提升或移动。根据现场情况分析，本工程涉及吊装作业的项目有钢筋笼、混凝土浇筑导管、混凝土斗、部分混凝土、钢筋、钢支撑、主体结构钢筋、水泥罐、模板、方木、脚手架、部分小型施工机械、一体化污水处理设备、管道、钢结构、地磅、集装箱、进场钢筋及部分设备等采用起重机械起吊重量小于300KN、采用非常规起重设备、方法，单件起吊重量在10100KN的起重吊装工程。2编制依据(1)水利水电工程施工安全管理导则(SL721-2015)；(2)简明施工计算手册；(3)西藏XX水利枢纽及配套灌区工程招投标及合同文件；(4)建筑结构荷载规范(GB50009-2001)；(5)起重吊装常用数据手册；(6)吊装安全操作规程；(7)钢结构设计规范(GB50017-2003)；(8)起重机械安全规程(GB6067-2010)；(9)水利水电工程施工通用安全技术规程(SL398-2007)；(10)中华人民共和国安全生产法。3施工计划3.1 施工进度计划本工程合同工期66个月(2023年2月17日实际开工，计划2028年2月16日完工)，根据施工进度及工作内容，涉及重型材料及设备吊装作业施工内容主要进度如下：(1)闸井控制段闸门、埋件、材料等吊装计划于2024年3月14日开工，2025年5月13日完工；(2)导流洞闸室闸门及埋件吊装计划于2023年8月15日开工，2024年3月23日完工；(3)发电引水洞压力钢管及闸门、材料、埋件等吊装计划于2024年5月11日开工，2024年11月10日完工；(4)输水管材吊装计划于2022年7月25日开工，2023年6月15日完工；(5)大型设备吊装计划于2023年5月26日开工，2027年12月31日完工；(6)拌合楼及筛分厂拆除吊装计划于2027年10月1日开工，2027年11月15日完工；(7)重型材料吊装计划于2023年6月1日开工，2027年12月31日完工。3.2 材料计划根据需求，本工程吊装材料资源配置如表3-1,根据工程需要可进行适当调整。表3-1吊装施工主要材料汇总表序号名称型号规格单位数量1钢丝绳18,100m盘82钢丝绳23,100m根63钢丝绳31,100m根84葫芦2t,手动个105葫芦It,3m个96葫芦3t,3m个47葫芦2t,3m个58葫芦3t,4m个39葫芦3t,6m个510枕木根6011吊带IOt根312吊带5t根313吊带3t根314钢丝绳卸扣3t个3015钢丝绳卸扣M12个2016钢丝绳卸扣M27个1017钢丝绳卸扣M42个518钢丝绳绳卡若干19实木板300*6000mm若干=50mm20黄油Ikg21大锤8磅4把22对讲机6部23电焊条100kg3.3 设备计划根据施工需求，本工程吊装设备资源配置如下，根据工程需要进行适当调整。表3-2吊装施工主要设备汇总表序号名称型号规格单位数量1汽车起重机徐工QY-25E辆22吊车IlOt辆13重型栏板货车（随车吊）徐工SQS200-4辆14滑轮个55葫芦手动个26葫芦电动个17千斤顶5t液压套48千斤顶IOt液压套29卷扬机套2表3-3材料及设备重量表序号名称型号规格单位重量1一体化污水处理设备t7.52拌合楼主机t73水泥罐t3.54冷料仓t45筛分厂鄂破机t186筛分厂振动筛t147筛分厂尾砂处理装置t108地磅t3.59闸门t2310压滤机t2611沥青拌合楼主机t1812压力钢管t3.513球墨铸铁管t2.514集装箱t215空压机t116地质钻机t1.54施工工艺技术4.1 吊装材料重量计算按照材料的类型计算材料重量对于吊装工程是一项重要的内容，下面列举部分常用材料的计算方式：管材：每米重（公斤）=0.02466X壁厚X（外径-壁厚）；角钢：每米重（公斤）=0.00785×（边宽+边厚-边厚）义边厚；圆钢：每米重量（公斤）=0.00617X直径义直径（注：螺纹钢和圆钢相同），钢筋最大单困起吊重量为3.2t；扁钢：每米重量（公斤）=0.00785X厚度义边宽；板材：每米重量（公斤）=0.785X厚度；有色金属的板材的计算公式为：每平方米重（公斤）二比重X厚度（各种有色金属的比重：紫铜板&9,黄铜板&5,锌板7.2,铅板11.37,铝板2.8；铝花纹板：每平方米重（公斤）=2.96X厚度；紫铜管：每米重量（公斤）=0.02796X壁厚（外径-壁厚）；黄铜管每米重（公斤）=0.02670X壁厚X（外径-壁厚）；管包括无缝钢管及焊接钢管（kgm）W=O.02466XS（D-S）（D
