MOS管的三个级怎么判定.docx

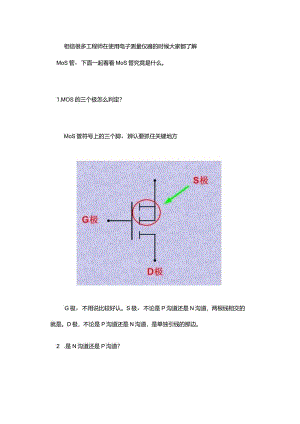

相信很多工程师在使用电子测量仪器的时候大家都了解MoS管，下面一起看看MoS管究竟是什么。1.MOS的三个极怎么判定？MoS管符号上的三个脚，辨认要抓住关键地方G极，不用说比较好认。S极，不论是P沟道还是N沟道，两根线相交的就是。D极，不论是P沟道还是N沟道，是单独引线的那边。2 .是N沟道还是P沟道？三个脚的极性判断完后，接下就该判断是P沟道还是N沟道N沟道MoSFET箭头指向G极的是N沟道S极P 沟道 MoSFET箭头背向G极的是P沟道当然也可以先判断沟道类型，再判断三个脚极性。判断沟道之后，再判断三个脚极性。S 极.二 D 极P 沟道 MoSFETN 沟道 MOSFET3 .寄生二极管的方向如何判定？接下来，是寄生二极管的方向判断：它的判断规则就是：N沟道，由S极指向D极；P沟道，由D极指向S极。4 .简单的判断方法上面方法不太好记，一个简单的识别方法是：（想像DS边的三节断续线是连通的）不论N沟道还是P沟道MOS管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的：要么都由S指向D,要么都由D指向S05 .MOS管的作用？在我们天天面对的笔记本主板上，MOS管有一个很重要的作用：开关作用。以上MOS开关实现的是信号切换（高低电平切换）。再来看个MOS开关实现电压通断的例子。MOS开关实现电压通断的例子：由1.5V_SUS产生1.5V电路PC1470.5A1.5VC164 iPClS3PC1520 1lW10V看过前面的例子，你能总结出"MOS管用做开关时在电路中的连接方法"吗？其实关键就是：确定哪一个极连接输入端；哪个极连接输出端。
