JJF2091-2024X、γ辐射个人剂量当量HP(10)监测仪型式评价大纲.docx

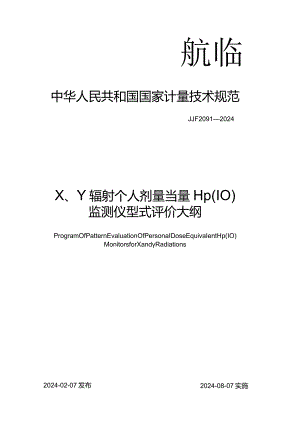

航临中华人民共和国国家计量技术规范JJF20912024X、Y辐射个人剂量当量Hp(IO)监测仪型式评价大纲ProgramOfPatternEvaluationOfPersonaIDoseEquivaIentHp(IO)MonitorsforXandRadiations2024-08-07实施2024-02-07发布国家市场监督管理总局发布X、Y辐射个人剂量当量Hp(IO)N-监测仪型式评价大纲JJF20912024ProgramOfPatternEvaluationOfPersonaIDose卜EquivaIentHp(IO)MonitorsforXandRadiations归口单位：全国电离辐射计量技术委员会主要起草单位：中国测试技术研究院参加起草单位：中国计量科学研究院湖北省计量测试技术研究院湖南省计量检测研究院山东省淄博市计量测试所本大纲委托全国电离辐射计量技术委员会负责解释本大纲主要起草人：但玉娟（中国测试技术研究院）黄平（中国测试技术研究院）于兵（中国测试技术研究院）参加起草人：李德红（中国计量科学研究院）石曙光（湖北省计量测试技术研究院）张秦（湖南省计量检测研究院）刘君明（山东省淄博市计量测试所）目录引言(In)1范围(1)2引用文件(D3术语(D4概述(2)5法制管理要求(3)5.1 计量单位要求(3)5.2 计量法制标志和计量器具标识的要求(3)6计量要求(3)6.1 测量区间(3)6.2 剂量响应稳定性和剂量率依赖性(3)6.3 相对固有误差(3)6.4 统计涨落(3)6.5 能量/入射角响应(4)6.6 剂量当量读数的保持(5)6.7 过载特性(5)6.8 响应时间(5)6.9 报警阈值的准确性(5)7通用技术要求(5)7.1 外观及结构(5)7.2 功能性要求(6)7.3 环境适应性(6)8型式评价项目表(7)9提供样机的数量及样机的使用方式(8)9.1 提供样机数量(8)9.2 样机的使用方法(8)10试验项目的试验方法和条件以及数据处理和合格判据(9)10.1 参考条件和标准试验条件(9)10.2 剂量响应稳定性和剂量率依赖性(9)10.3 相对固有误差(10)10.4 统计涨落(10)10.5 能量/入射角响应（三）10.6 剂量当量读数的保持（三）10.7 过载特性(12)10.8 响应时间(12)10.9 报警阈值的准确性(13)10.10 电源环境(14)10.11 温度适应性(14)10.12 湿度适应性(15)10.13 跌落试验(16)10.14 振动试验(16)10.15 颤振试验(17)10.16 静电放电抗扰度试验(17)10.17 射频电磁场辐射抗扰度试验(18)10.18 工频磁场抗扰度试验(19)11试验项目所用计量器具和设备表(20)12型式评价结果的处理和判定原则(20)附录A单位和符号列表(21)附录BX、丫辐射个人剂量当量HP(IO)监测仪型式评价试验记录(23)引言本大纲按照JJF1035电离辐射计量术语及定义、JJF1015计量器具型式评价通用规范、JJFlOl6计量器具型式评价大纲编写导则和JJF1001通用计量术语及定义的要求编写。本大纲的技术指标和试验方法参考了GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验、JJG1009X、Y辐射个人剂量当量Hp(IO)监测仪和GB/T13161辐射防护仪器测量X、丫、中子和B辐射个人剂量当量Hp(IO)和HP(0.07)直读式个人剂量当量仪等技术标准、规程、规范。本大纲为首次发布。X、Y辐射个人剂量当量Hp(IO)监测仪型式评价大纲1范围本大纲适用于分类编码为37123000的X、丫辐射个人剂量当量Hp(IO)监测仪的型式评价试验。本大纲不适用于测量脉冲辐射(如：医用X射线诊断设备、直线加速器或类似设备产生的辐射)的个人剂量仪的型式评价试验。2引用文件本大纲引用了下列文件：JJF1001通用计量术语及定义JJG1009X、丫辐射个人剂量当量Hp(IO)监测仪JJF1035电离辐射计量术语及定义GB/T13161辐射防护仪器测量X、丫、中子和辐射个人剂量当量Hp(IO)和Hp(0.07)直读式个人剂量当量仪GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验凡是注日期的引用文件，仅注日期的版本适用于本大纲，凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本大纲。3术语JJFIOo1、JJGloO9和JJFlO35中界定的以及下列术语和定义适用于本大纲。3.1 个人剂量当量personaldoseequivalentHp(d)在人体深度d处一指定点的软组织的剂量当量。对于强贯穿辐射推荐的深度d为10mm,Hp(d)可写为HP(10)。3.2 个人剂量当量率personaldoseequivalentrateHp(d)dHp(d)与dt的商，其中dHp(d)是个人剂量当量在时间间隔dt内的增量：Hp(d)(1)3.3 指示值indicatedvalue由测量仪器或测量系统给出的量值。3.4 约定值Conventionalvalue对于给定目的，由协议赋予某量的量值。3.5 响应response指示值G除以约定值H所得的商R：R=GH(2)3.6 参考响应referenceresponse在参考条件下，指示值Gr，o除以该条件下约定值H.所得的商工：RO=Gr,Hr,0(3)3.7 相对响应relativeresponse在规定的条件下，在试验点处响应R与参考响应Ro的商r:r=RR0(4)3.8 变异系数Coefficientofvariation一组n个测量值Xi的标准差S与其算术平均值之比：V=-=-×)2(5)rrm,-I3.9 参考点referencepointofanassembly用于指示探测器灵敏体积中心位置而在测量仪器外面刻印的一种标记点。3.10 参考取向referenceorientation由厂家说明的相对于辐射入射方向的取向。3.11 探测器装置detectorassembly由一个辐射探测器和校准或试验所需的相关部件组成的装置。注：本大纲中剂量仪和体模以及读出仪器与电缆的组合构成一个探测器装置。3.12 试验点Pointoftest约定值已知的一点，并且探测器装置的参考点放在该点上用于校准和试验目的。3.13 有效测量范围effectiverangeOfmeasurement剂量仪的性能满足本大纲要求的被测量值范围。4概述X、Y辐射个人剂量当量HP(IO)监测仪(以下简称个人剂量当量监测仪)是一种测量和记录外照射X、Y辐射的直读式数显仪器，主要用于对人体躯干部位受照射情况的测量和记录，且其报警阈值应可预置调整。个人剂量当量监测仪关键部位主要由探测部件和测量部件组成，关键零部件和材料见表Ie个人剂量当量监测仪的探测部件可由GM计数管、闪烁探测器、半导体探测器等组成。其在光子的作用下产生某种形式的电信号，由测量部件测量处理并指示出来。这类监测仪外形设计均为小型一体化的，其设计和功能是专为佩带于人体躯干部位使用的，不适用于当作手持式巡测仪使用。表1关键零部件和材料表序号名称主要性能1探测器探测X、丫射线2测量和数据处理单元对探测信号进行处理5法制管理要求5.1 计量单位要求5.1.1 个人剂量当量监测仪计量单位是希沃特，符号：Sv,ISv=Ukg5.1.2 本大纲中所用到的其他量均采用我国的法定计量单位。另外，辐射能量采用电子伏特(eV),IeV=1.602×1019Jo5.2 计量法制标志和计量器具标识的要求必须在计量器具的铭牌或面板等明显部位标注计量法制标志和计量器具标识，其标志、标号和说明必须清晰可辨，牢固可靠。5.2.1 计量法制标志要求计量器具型式批准标志和编号(首次申请的试验样机应预留位置)05.2.2 计量器具标识要求计量器具需标识计量器具的名称、规格(型号)、准确度等级标志，计量器具的生产厂名、出厂日期和出厂编号，计量器具的其他主要技术指标。6计量要求剂量当量或剂量当量率约定量值的相对扩展不确定度Uref应小于10%(k=2)。6.1 测量区间剂量当量在lSv-IOSvr剂量当量率在lSvh1-lSvh16.1.1 剂量当量有效测量范围剂量当量有效测量范围至少覆盖100SvlSv.6.1.2 剂量当量率有效测量范围剂量当量率至少覆盖10Svh1-10mSvh16.2 剂量响应稳定性和剂量率依赖性在标准试验条件下J37cs参考辐射场或者6。COY辐射场中，由剂量响应不稳定性产生的相对响应变化在整个有效测量范围内不超过-17%+25%o剂量率应在制造厂规定的剂量测量时的整个剂量范围内。制造厂规定的最大剂量率小于ISV时宜在剂量仪上显示。6.3 相对固有误差在标准试验条件下户7cs参考辐射场或者6。CoY辐射场中，相对固有误差在整个有效测量范围内不超过-17%-lef+25%+UM。6.4 统计涨落测量w个点，每个点测量n次，W-2个测量点的变异系数应不超过表2中的相应限值与表3中相对应CI值的乘积；且剩余两个不相邻的测量点的变异系数应不超过表2中的相应限值与表3中相对应c2值的乘积。对兼具累积剂量当量和剂量当量率测量功能且其剂量当量率可持续保持的监测仪，并确定监测仪的剂量当量率和累积剂量是由同一套测量体系得出，则量值等效一致。其可用剂量当量率测量功能来测试该监测仪的相对固有误差和统计涨落项目，并按照6.3中的类似方法进行判断。当以剂量当量率测量功能测试时，应在监测仪的有效范围内3个十进量级上每个至少选取一点，且相邻两点相差应不大于10倍。同时，还必须选择一合适的测量点(测试范围的中点附近)来验证其量值的一致性：在同一次辐射中同时测得其剂量当量值Hd和剂量当量率平均值R,两者需满足：I-3½-(Wk-W)2(6)式中：t一总辐照时间；n一剂量当量率的重复测量次数；k一第k次剂量当量率测量值。若实际测量结果不满足公式(5),则还需按照累积剂量当量的方法进行测试。表2统计涨落性能要求性能影响量的变化范围技术要求剂量当量Hp(IO)lSvH<llSvH>llSv(16-HlSv)%5%剂量当量率Hp(IO)10Svh160Svh'121-11(10Svh1)%表3w个不同剂量值和每个剂量值的n个指示值的Ci和C2值W。值Cz值471015202584710152025851.0001.0071.0091.0091.0091.00911.4991.4001.3441.2901.2551.231161.0581.0511.046
