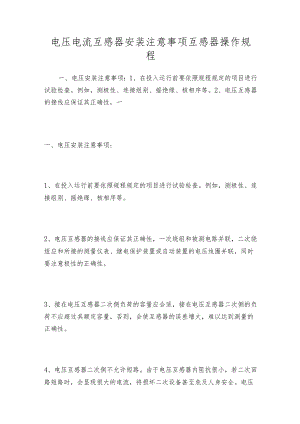

电压电流互感器安装注意事项互感器操作规程.docx

电压电流互感器安装注意事项互感器操作规程一、电压安装注意事项：1、在投入运行前要依照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。2、电压互感器的接线应保证其正确性，一一、电压安装注意事项:1、在投入运行前要依照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。2、电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。3、接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。4、电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会显现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。5、为了确保人在接触测量仪表和时的安全，电压互感器二次绕组必需有一点接地。由于接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器显现高电压危及人身安全。二、安装注意哪些事项:电流互感器运行时，副边不允许开路。原因如下:1、电流互感器一次被测电流磁势IlNl在铁芯产生磁通l;2、电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通2;3、电流互感器铁芯合磁通：=1+2;4、由于1、2方向相反，大小相等，相互抵消，所以二0;5、若二次开路，即12二0,则：=1,电流互感器铁芯磁通很强,饱和，铁心发热，烧坏绝缘，产生漏电；6、若二次开路，即12二0,则：=1,在电流互感器二次线圈N2中产生很高的感生电势e,在电流互感器二次线圈两端形成高压,危及操作人员生命安全；7、电流互感器二次线圈一端接地，就是为了防止高压不安全而实行的保护措施；因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。一专业分析仪器服务平台，试验室仪器设备交易网，仪器行业专业网络宣扬媒体。相关热词:等离子清洗机,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格，霉菌试验箱，跌落试验台，离子色谱仪价格，噪声计，高压灭菌器，集菌仪，接地电阻测试仪型号，柱温箱,旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机，匀浆机，耐候试验箱，熔融指数仪,透射电子显微镜。电压互感器的正确使用1、在选择时，紧要依据被测电压的高处与低处选择的额定变压比，也就是应当使所选用的电压互感器初级线圈的额定电压大于被测电压。2、与电压互感器配套使用的测量仪表一殷应选100优的交流电压表。为了读数便利起见，通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的，而在此仪表上标明白所需配用的电压互感器规格。因此我们选用这种电压表时就确定要选用相应的电压互感器来配套使用。3、测量仪表所消耗的功率不要超过电压互感器的额定容量，否则将使互感器误差加大。4、电压互感器的初级线圈与被测电压的电路并联，而它的次级线圈则与测量仪表联接。5、电压互感器的初级线圈和次级线圈都要按保险丝，以防止意外的短路事故。电压互感器的次级线圈是不容许短路的，否则互感器将因过热而烧坏。6、电压互感器的次级线圈、铁芯和外壳都要牢靠地接地，这样，即使在绕组绝缘损纠；时，次级线圈一方对地的电压也不会上升，以前保人身和设备安全。
