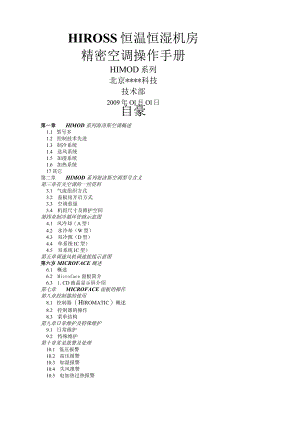

HIROSS恒温恒湿机房精密空调操作手册HIMOD系列北京*科技技术部2009年Ol月Ol日自豪第一章HlMOD系列海洛斯空调概述1.1 型号多1.2 控制技术先进1.3 制冷系统1.4 送风系统1.5 加湿系统1.6 加热系统17其它第二章HIMOD系列海洛斯空调型号含义第三章有关空调的一些资料3.1 气流组织方式3.2 盖板纽开启方式3.3 空调重量3.4 机组尺寸及维护空间第四章制冷循环管路示意图4.1 风冷却（A型）4.2 水冷却（W型）4.3 双冷源（D型）4.4 单系统IC型）4.5 双系统IC型）第五章调速风机调速接线示意图第六岁MICROFACE概述6.1 概述6.2 Microface面板简介6.3 1.CD液晶显示屏介绍第七章MICROFACE面板的操作第八章控制器的使用8.1 控制器（Hiromatic）概述8.2 控制器的操作8.3 菜单结构第九章日常维护及特殊维护9.1 日常维护9.2 特殊维护第十章常见报警及处理10.1 低压报警10.2 高压报警10.3 加湿报警10.4 失风报警10.5 电加热过热报警10.6 显示器发黑10.7 空调不制冷附录h参数列表附录2：报警内容列表附录3：各菜单项含义第一章HIMOD系列海洛斯空调概述HIMOD系列海洛斯空调（HlMOD空调）是当今世界上最先进的机房专用恒温恒湿机房专用精密空调。随着IT业的突飞猛进的开展，各种布局、面积差异很大的机房如雨后春笋般纷纷出现了，使用环境也不一而同。为适应各种不同要求的机房，新开发的海洛斯HlMoD系列空调应运而生。她是在保存她的前一代产品HIRANGE系列机房空调的优点,又应用了当今世界上提高了的制冷技术及制冷部件制造工艺，使用当今最先进的模块化设计理念生产出来的高科技机房空调产品。1.1 型号多HlMOD空调有多种不同的型号，采用风冷却的A型，水冷却的W型，双冷源的H型和D型1机组即可以自身制冷又可以采用其他冷源），免制冷C型。各种型号空调均有多种送风方式。1.2 控制技术先进她仍旧沿用HIRANGE系列空调前台控制的优点,因为采用前台控制用户在使用时不必要直接接触与强电相关的电器设备,因而极为平安。同时也仍采用Hiromatic图形控制器,这使得对空调的操作依然简单直观易懂，方便用户的使用与维护。模块化的设计可以是安装的多台HlMoD空调既可以各自独立运行也可以采用级联方式运转或互为热备份方式运转。级联方式既在一定距离内安装的多台空调象一台空调一样运转，多套制冷、加热、加湿系统在一个控制器的控制下统一协调的工作，可以有效的防止由于多套控制系统的不同控制要求造成一台制冷另一台加热的能耗浪费。互为热备份方式既多台HIMOD空调可以任意定义其中的假设干台空调处于备份方式，定时触发或报警触发备份机组。当定时触发时控制系统自动选择工作时间较短的机组运行，因此完全适应无人职守的机房，极为平安。1.3 制冷系统采用世界最先进的涡旋式全封闭式压缩机。涡旋式压缩机结构新颖,精密,具有体积小,噪音低,重量轻,震动小,能耗少,寿命长,输气连续平稳,气源清洁等优点。与全封闭活塞式压缩机相比它具有如下特点：I,超高能效能效比比目前市场上最先进的活塞式压缩机还高12%2,杰出的可靠性运动部件少,轴向及径向的谷轮专利柔性设计提供了前所未有的耐液击和容忍杂质的能力3,低噪音/低排气脉冲噪音值比活塞式压缩机低5分贝以上4,与同制冷量活塞式压缩机相比体积减小了近三分之一在生产厂商上，海洛斯HIMOD系列空调选用在压缩机技术上始终走在世界最前列的美国谷轮（Copeland）压缩机，这使得她具有上述优点的同时，也具有其他品牌同类型空调中最优质可靠的性能。1.4 送风系统HlMoD空调采用可调速的新式叶轮高效风机。有20级的调速系统，可根据用户机房空间的大小和风量设计的要求调整其速度，时期适应用户己方的使用要求。而新式叶轮高效风机可使HIMOD空调噪音更低噪音得以实现。1.5 加湿系统采用三相电级以水为导电体加热水的方式,它具有速度快-9kg的水可在三至五分钟内沸腾,无粉尘一一水中的杂质作为导电体沉积在电极上了，维护量小-一次性替换产品，等优点。1.6 加热系统主要采用电加热方式，这一点主要受到机房空调恒温恒湿的局限性所限制，其作用主要用于补充由于机组不停除湿所损失的热量。另外机组还可以采用热气再热盘管技术，它是把系统由于在除湿时损失的热量在重新释放回室内的一种技术，在制冷系统结构上增加了一局部部件，控制技术上稍微复杂些O1 .7其它所有HlMoD空调均有很多重要的附属功能，如烟火报警、漏水报警、用户引入的其他要求报警等，这里就不一一赘述了。第二章HlMOD系列海洛斯空调型号含义空调的型号用以表示空调的制冷量的大小、空调的送风形式和机组的配置情况等内容，以20UA为例：2 0UA制冷方式：A-风冷却W-水冷却C-冷冻水运行F一免制冷方式D-双冷源（风冷却）H-双冷源（水冷却）送风方式：U一下送风O-上送风型号：通常表示机组的约制冷量，以20UA为例，其实际制冷量为20.1KW运行条件室内温湿度l8oC,45%27°C,55%热水盘管入水口水温不超过85OC,水压不超过8.5Bar电压范围380Vqlo%350冷冻水盘管入水口水温不低于85°C,水压不超过IOBar室内外机最远距离一般不应超过30m存放环境-200C-550C室内外机垂直落差外机不应高于内机20m,不应底于内机3m第三章有关空调的一些资料3.1 气流组织方式详见以下图空调的气流组织方式一般分为两种：上送风和下送风。下送风形式的空调的气流从机器的底部送出，在地板下流动，比拟容易?布到房间的各个角落。通过将板开口进入设备内部冷却设备,并从机器下送风上送风上部回风。这种送风方式是决大局部机房所采用的气流组织方式。下送风方式分为上送风、正面回风和上送风、底部回风两种方式。如上图中间和右边图所示。3.2 盖板纽开启方式详见以下图开启空调门内的盖板时，只需将固定钮旋转90度，使其两局部成垂直状态即可将盖板翻开。平时应注意将盖板固定好，这样可以降低机组运行的噪音。3.3 空调重单位：Kg型号AWCFDH20/24U38039050050050025/35U29028/34/40U58059079079079050/60/70/75U49020/24039040050050050025/35030028/34/40059060080080080050/60/70/75050026/32/42/46U59061081081081026/32/42/4606006208208203.4 机组尺寸及维护空间第四章制冷循环管路示意图2024A/W/F/D/H&2535C2646A/W/F/D/H&5075CA(mm)10001750B(mm)17401740C(mm)800800D(mm)890890E(mm)5050F(mm)195019504.1 风冷却A型1压缩机10热力膨胀阀2曲轴箱加热器11热气盘管电磁阀3高压开关12单向阀4风冷冷凝器13三通截止阀（不包括2024）5储液罐14在热盘管（可选）6针阀15蒸发器7平安阀16低压开关8枯燥过滤器17截止电磁阀9液镜18NTC传感器4.2 水冷却W型序号部件名称序号部件名称1压缩机10热力膨胀阀2曲轴压缩机11热气盘管电磁阀3高压开关12单向阀4水冷冷凝器13三通截止阀（不包括2024）5水压阀14在热盘管（可选6针阀15蒸发器7平安阀16低压开关8枯燥过滤器17截止电磁阀9液镜18储液罐4.3 双冷源D型冷冻木出”次治水避|序号部件名称序号部件名称1压缩机11热气盘管电磁阀2曲轴箱加热器12单向阀高压开关13三通截止法（不包括2024）4水冷冷凝器14在热盘管（可选）5储液罐15蒸发器6针阀16低压开关7平安阀17截止电磁激阀8枯燥过滤器18三通冷冻水阀9液镜19冷冻水盘管10热力膨胀阀20冷冻水进水口水温传感器4.4 单系统C型序列号部件名称序列号部件名称1冷冻水盘管3冷冻水三通阀2在热盘管（可选）4排气阀4.5 双系统C型序列号部件名称序列号部件名称1冷冻水盘管4冷冻水三通阀2再热盘管5排气阀3开关三通阀第五章调速风机调速接线示意图风机调速与接线关系标准输出除湿输出接线Y接线输出接线桥连输出电压桥连输出接线端185EA-H185A-NI200EAG200A-MI215EAF215ALI230A230A245FAE245AIL260GAE260AIM275160(156)HAE275AIN280160(162)EB-G280B-MI285170(167)EBF285BLI310180(185)B310B325200(202)FBE325B-IL340210(214)GBE340B-IM355220(219)HBE355B-IN370230(231)ECG370C-MI385ECF385CLI400C400C415FCE415CIL430GCE430CIM445HCE445CIN460D460D第六章MICROFACE概述6.1概述MiCrOfaCe是用在hiross空调机上的微处
