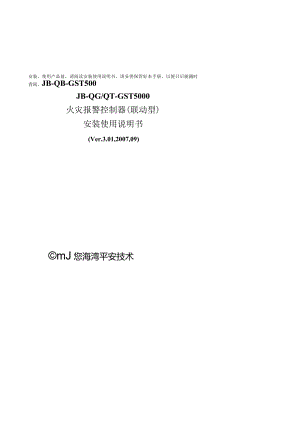

安装、使用产品前，请阅读安装使用说明书。请妥善保管好本手册，以便日后能随时查阅。JB-QB-GST500JB-QG/QT-GST5000火灾报警控制器(联动型)安装使用说明书(Ver.3.01,2007,09)©mJ您海湾平安技术-XZ-k一11刖BJB-QB-GST500,JB-QG/QT-GST5000（简称GST5OO/G3T5OOO）火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-2005火灾报警控制器通用技术条件和GB16806-2006消防联动控制设备通用技术条件的要求和精神，设计的新一代报警联动一体化智能控制器。控制器采用模块化设计，具有功能强、容量大、配置灵活的特点。系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制疑，是消防工程的最正确选择。JB-QB-GST500火灾报警控制器（联动型）采用壁挂式安装、JB-QG-GST5000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST5000火灾报警控制怒（联动型）采用琴台式安装，三款控制器的功能、操作等均相同。本安装使用说明书应由专人负费，妥善保管，以备日后查用。目录第一局部概述1第1章GST5（三）/（；ST5（M）0火灾报警控制器（联动型）简介21 .容量大、可靠性高22 .窗口化、汉字菜单式显示界面23 .灵活的模块化结构和多种功能配置选择24 .配备智能化手动消防启动盘25 .具备全面自检功能的多线制控制盘26 .独立的气体喷洒控制密码和联动公式编程27 .可配接汉字式火灾显示盘28 .模块式开关电源2第二局部结构安装调试3第2章GST500/GST5000火灾报警控制器（联动型）结构及配置说明42.1 控制器结构及典型配置方式概述42.2 GST500/GST5000控制器主机结构说明42.2.1 按键及面板设置说明42.2.2 控制器主机内部结构说明62.3 GST5OO/GST5OOO控制器电源系统说明72.3.1 智能手动消防启动盘结构说明72.3.2 1.D-SD64A智能手动消防启动盘结构说明72.3.3 GST-LD-SD128智能手动消防启动盘结构说明82.4 GST-LD-D02智能电源盘结构说明82.5 GST500/GST5000控制器对外接线端子说明9第3章安装与调试113.1 开箱检查113.2 控制器的安装条件及方式Il3.3 开机检查113.4 外部设备检查123.4.1 外接线状态检查123.4.2 设备检查123.5 接线和设置123.6 调试12第三局部系统应用13第4章一般性用户使用说明144.1 开机、关机与自检144.2 键盘操作前准备144.2.1 键盘的命令功能和字符功能144.2.2 数据输入的一般方法144.2.3 信息查看操作的一般方法144.3 键盘解锁和锁键盘154.3.1 键盘解锁154.3.2 锁键154.4 设备信息检查154.4.1 注册信息检查154.4.2 重码设备检查174.4.3 光栅机状态检查174.5 信息显示与记录184.5.1 信息显小184.5.2 查看运行记录184.5.3 信息的打印194.6 消音194.7 声光警报器的消音及启动194.8 火警及故障的处理194.8.1 故障的一般处理方法194.8.2 火警的一般处理方法194.9 设备的屏蔽与取消屏蔽204.9.1 设备屏蔽204.9.2 设备取消屏蔽204.10 总线制被控设备的手动启动与停动操作214.10.1 对外部设备进行手动启动操作的条件214.10.2 利用主机键盘进行的被控设备启动/停动操作214.10.3 利用手动消防启动盘进行的被控设备手动启动/停动操作214.11 总线制被控设备的自动联动控制214.11.1 实现自动联动的条件214.11.2 自动联动逻辑的实现214.12 气体灭火设备的启动和停止控制214.12.1 气体灭火设备的启动条件214.12.2 气体灭火设备的手动启动控制224.12.3 气体灭火设备的自动联动控制224.12.4 气体灭火设备的紧急停动控制224.13 联动禁止控制224.14 复位功能23第5章系统管理员操作指南245.1 修改时间245.2 密码设定245.2.1 密码的分类245.2.2 密码的更改245.3 设备定义25531现场设备定义类型选择255.3.1 总线设备定义的内容和步骤255.3.2 总线设备连续定义255.3.3 总线设备继承定义265.3.4 总线设备快速定义275.3.5 分区分层方式火灾显示盘定义实例275.3.6 手动消防启动盘控制一般性设备的定义实例275.3.7 手动消防启动盘控制气体灭火设备启动定义实例27539手动盘定义285.3.10 多线制盘定义285.3.11 播送/分区定义285.3.12 本机二次码定义285.4 自动联动公式的编辑方法295.4.1 联动公式的格式295.4.2 联动公式的编辑295.4.3 气体灭火设备的联动编程305.5 打印方式设置315.6 启动方式设置315.7 气体喷洒允许控制设置设备315.8 预警功能设置325.9 声光警报器/火警传输联动设置32第6章系统调试功能说明346.1 进入和退出调试状态346.2 总线设备调试346.2.1 重码检测功能346.2.2 设备编码修改功能346.2.3 设备特性修改功能356.2.4 常规设备定点调试356.2.5 数字化设备定点调试356.3 自检功能366.3.1 控制器声光显示自检366.3.2 警报器自检366.3.3 手动盘/多线制控制器自检366.3.4 总线设备自检设置366.4 随时注册功能366.5 回路板屏蔽功能376.6 联动公式的保护37第四局部配接多线制38第7章配接多线制387.1 概述387.2 特点387.3 控制应用387.3.1 与GSTLD8302C切换模块接线说明387.3.2 控制应用举例387.4 布线397.5 结构特征397.5.1 面板说明397.5.2 内部结构说明397.6 使用及操作397.6.1 操作使用说明397.6.2 功能设定407.7 维修41第五局部控制器的联网使用41第8章联网418.1 通讯功能概述418.2 通讯系统的连接418.2.1 光栅机通讯卡的连接418.2.2 GST控制网络的连接418.2.3 CRT的连接418.3 光栅机通讯设置428.4 GST控制网络428.4.1 网络功能428.4.2 组网方式438.5 GST网络系统应用例如448.6 CRT显示系统458.6.1 功能介绍458.6.2 设置及操作458.7 火灾显示盘补充汉字阵下载45第六局部用户须知45第9章故障、异常信息处理和定期检查469.1 一般性故障处理469.2 定期检查和更换46第10章考前须知49附录一技术指标50附录二设备类型表51附录三标准汉字码表51附录四补充汉字码表57附录五调试表格58附录六整机内部接线示意图59附录七简单操作说明60简单操作说明60第一局部概述B）GST500/GST5000火灾报警控制器（联动型）简介JB-QB-GST500、JB-QGQT-GST5（XX）（简称GST5OO/GST5OOO）火灾报警控制器（联动型）（简称为控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。1 .容量大、可靠性高本控制器采用多微处理器并行处理，最多可以管理20个总线制监控点回路共计4840个总线制报警联动点。多总线大容量方式设计使外部总线和总线设备发生故障后对系统的影响减少到最低限。不管对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。2 .窗口化、汉字菜单式显示界面本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过“窗口切换”键操作可以方便的看到各种全面细致的显示信息，汉字菜单可以做到明白易懂方便直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。3 .灵活的模块化结构和多种功能配置选择本控制器主控局部由接口统一的各类功能模块组成，配置极为灵活方便，通过调整接入的回路板数实现总线设备从1点到4840点间的任意配置，假设接入通讯板、CRT板和远程通讯板，系统还可以提供与火灾显示盘、CRT和远程终端连接所需的标准接口。4 .配备智能化手动消防启动盘本控制器配接的智能化手动消防启动盘，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。5 .具备全面自检功能的多线制控制盘本控制器配备的多线制控制盘具有输出线断路、短路和指示灯检测功能，这些检测功能可展大限度的保障控制点本身及其与重要设备之间连接的可靠性。6 .独立的气体喷洒控制密码和联动公式编程本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控。7 .可配接汉字式火灾显示盘本控制器可配接我公司生产的汉字式火灾显示盘，汉字信息无需下载，方便可靠，并可以通过对火灾品示盘的设备定义灵活的实现火灾显示盘的分楼区及分楼层显示功能。8 .模块式开关电源模块式开关电源可在宽主电电压范围内高效节能运行，合理的充电电路和可奈的多级保护延长了电池的使用寿命。第二局部结构安装调试»GST500/GST5000火灾报警控制器（联动型）结构及配置说明B）安装与调试第2章GST500/GST5000火灾报警控制器（联动型）结构及配置说明2.1 控制器结构及典型配置方式概述GST500/GST5000系列控制器的典型配置包括：控制器主机、智能手动消防启动盘，多线制控制盘.其中控制器主机包括：母板、主板、回路板、485通讯板、232通讯板等功能扩展板。JB-QG/QT-GST5000采用柜式和琴台式结构，控制器最多支持20个总找回路共计4840个总线制报警联动控制点，配接GSTLDDO2智能电源盘提供联动24V电源：JB-QB-GST500控制器采用壁挂式结构，最多支持2个总线回路共计484个总线制报警联动控制点，控制器不提供联动24V电源，需要外配电源箱作为联动24V电源。本控制器集报警、联动于一体，可完成探测报警及消防设备的启/停控制。GST5OO/GST5OOO控制器外观示意图及内部结构图如图2-l-2-5所示（具体的内部连接线见“附录六整机内部接
