常见的硬件英文缩写汇总.docx

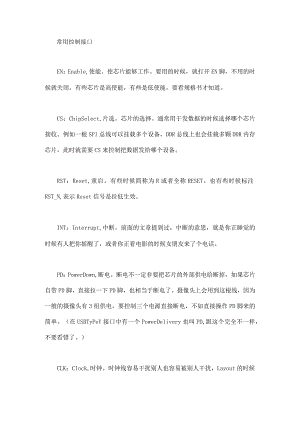

常用控制接口EN：Enable,使能。使芯片能够工作。要用的时候，就打开EN脚，不用的时候就关闭。有些芯片是高使能，有些是低使能，要看规格书才知道。CS：ChipSelect,片选。芯片的选择。通常用于发数据的时候选择哪个芯片接收。例如一根SPl总线可以挂载多个设备，DDR总线上也会挂载多颗DDR内存芯片，此时就需要CS来控制把数据发给哪个设备。RST：Reset,重启。有些时候简称为R或者全称RESET。也有些时候标注RST_N,表示Reset信号是拉低生效。INT：Interrupt,中断。前面的文章提到过，中断的意思，就是你正睡觉的时候有人把你摇醒了，或者你正看电影的时候女朋友来了个电话。PD：PowerDown,断电。断电不一定非要把芯片的外部供电给断掉，如果芯片自带PD脚，直接拉一下PD脚，也相当于断电了。摄像头上会用到这根线，因为一般的摄像头有3组供电，要控制三个电源直接断电，不如直接操作PD脚来的简单。（在USBTyPeY接口中有一个PowerDelivery也叫PD,跟这个完全不一样，不要看错了。）CLK：Clock,时钟。时钟线容易干扰别人也容易被别人干扰，Layout的时候需要保护好。对于数字传输总线的时钟，一般都标称为xxX-xCLK,如SPLeLK、SDl(LCLK、I2S_MCLK(MainClOCk)等。对于系统时钟，往往会用标注频率。如SYS_26M、32K等。标了数字而不标CLK三个字，也是无所谓的，因为只有时钟才会这么标。CTRL：control,控制。写CONTROL太长了，所以都简写为CTRL,或者有时候用CMD(Command)。SW：Switch,开关。信号线开关、按键开关等都可以用SW0PWM：PWM,这个已经很清晰了。REF：Reference,参考。例如LREF,V_REF等。参考电流、参考电压。FB：Feedbacko反馈。升压、降压电路上都会有反馈信号，意义和Reference是类似的，芯片根据外部采集来的电压高低，动态调整输出。外部电压偏低了，就加大输出，外部电压偏高了，就减小输出。A/D：Analog/Digital,模拟和数字的。如DBB=DigitalBaseband,AGNG=AnalogGroundoD/DATA：数据。I2C上叫做SDA(SerialDATA),SPI上叫做SPI_DI>SPI_DO(DataIn,DataOut),DDR数据线上叫做DO,Dl,D32等。A/Address：地址线。用法同数据线。主要用在DDR等地址和数据分开的传输接口上。其他的接口,慢的像I2C、SPI,快的像MIPI、RJ45等，都是地址和数据放在一组线上传输的，就没有地址线了。CAMOeMCLKCAM.I2C.SDA CAMJ2C.SCL MCAI<RST_N常用方向的标识TX/RX：Transmit,Receive0发送和接收。这个概念用在串口（UART）上是最多的，一根线负责发送，一根线负责接收。这里要特别注意，一台设备的发送,对应另一台设备就是接收，TX要接到RX上去。如果TX接TX,两个都发送，就收不到数据了。为了防止出错，可以标注为：UARTLMRST、UARTlJITSRoMasterRXSlaveTX的意思。Master就是主控芯片，Slave就是从设备。TX.RX很容易标错的，尤其是原理图有几十页的情况下。P/N：Positive.Negativeo正和负。用于差分信号线。现在除了DDR和SDlO之外，其他很少有并行数据传输接口了。USB、LAN、MIPl的LCD和CaInera、SATA等等，高速数据总线几乎都变成了串行传输数据了。串行信号线速度很高，随便就上GHz,电压很低只有几百毫伏，因此很容易被干扰，要做成差分信号，即用两根线传一个数据，一个传正的一个传负的。传到另外一边，数据相减，干扰信号被减掉，数据信号负负得正被加倍。对于RESET_N这样的信号来讲，只起到重点标注的作用，表示这个RESET信号是拉低才生效的。大部分设备都是低有效的RESET,偶尔会有一些设备拉高RESET01./R：Left.Righto通常用于音频线，区分左右。有些时候如喇叭的信号是通过差分来传输的，就是SPK_L_N、SPK_L_P这样的标识。如下图，某2.1声道智能音箱音频输出（喇叭连接器端）。TAS5751是音频功放,HF是高频HighfreqUenCy（2.1音响有专门的低频输出）。P和N用和-代替。JAS5751_HF_L+CJAS575LHF_L=12rTAS5751 HF R+3AS5751 HF R-4125364J70756PHB-NAB-QGND常用设备缩写BB：Baseband,基带处理器。十几年前的的手机芯片只有通信功能，没有这么强大的AP（跑系统的CPU）,手机里的主芯片都叫做Baseband基带芯片。后来手机性能强大了，还是有很多老工程师习惯把主芯片叫做BB,而不是叫CPUoP（GPIO）:很多小芯片，例如单片机，接口通用化比较高，大部分都是GPIO口，做什么用都行，就不在管脚上标那么清楚了，直接用Pl,P2,Pl_3这样的方式来标明。P多少就是第多少个GPIO0Pl_3就是第1组的第3个GPIOo（不同组的GPIO可能电压域不一样）P1230P1129P1028P1%P927PA/ADC_26_BAT：Battery,电池。所有的电池电压都可以叫做VBAT。CHG：Charge,充电。CAM：Camera,摄像头。1.CD：显示器TP：TouchPanel,触摸屏。（注意不要和TeStPOint测试点搞混了）DC：DirectCurrent,直流电。用在设备上通常用作外部直流输入接口，而不是指供电方式或者供电电压什么的。例如VeJDCN的含义，就是外部DC接口供电。
