完美实现显卡S端子的TV输出.docx

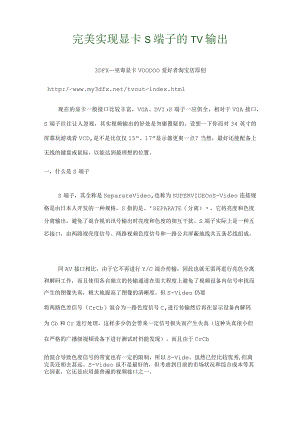

完美实现显卡S端子的TV输出3DFX巫毒显卡VOODOO爱好者淘宝店原创http:/现在的显卡一般接口比较丰富，VGA、DVIS端子一应俱全，相对于VGA接口，S端子往往让人忽视，其实视频输出的好处是勿庸置疑的。设想一下你而对34英寸的屏幕玩游戏看VCD,是不是比仅仅15“、17”显示器更爽一点？当然，最好还能配备上无线的键盘或鼠标，以能达到最理想的位置。一，什么是S端子S端子，其全称是SeparateVideo,也称为SUPERVIDEOoS-Video连接规格是由日本人开发的一种规格，S指的是、'SEPARATE（分离），它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。S端子实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。但S-Video仍要将两路色差信号（CrCb）混合为一路色度信号C,进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真（这种失真很小但在严格的广播级视频设备下进行测试时仍能发现）。而且由于CrCb的混合导致色度信号的带宽也有一定的限制，所以S-Vide。虽然已经比较优秀,但离完美还相去甚远。S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。二，S端子常见类型：现在，越来越多的显卡都已经把S端子输出模式作为标准配置来装备，不过虽然显卡千变万化，所有S端子接口都不外以下图片中的三种类型。我们依次来看:1 .普通S端子最下面的5针型D端子是标准的S端子类型，也是通用的一种规格。除了显卡外电视机以及DVD等视频源上都是这种接口。2 .增强型S端子中间的那个明显比下面5针的接口多了2个针孔，原先许多ATi原厂的Radeon85007500都是采用的这种接口(上图中间的显卡就是一张原厂的7500),这种7针接口并飞标准接口，这样就决定了不同厂家的7针接口有可能在多出的2针的定义上有所不同。不过除了多出的2针外，7针接口兼容5针标准接头，我们也能使用5针连线。虽然多出的2针功能和定义各不相同，但是大家一般都是把这两针作为标准AV视频信号输出，这样就使得这个7针接口即能分离出一路5针标准S端子信号，又能分离出一路标准的AV视频信号来，于是有的配备7针S端子的显卡还配备一个一转二的转接输出装置，可以分成S端子和AV输出两种模式，从这个角度来说7针接口要优越于5针标准借口。不过，绝大多数情况下S端子明显比AV视频输出效果优秀，且大部分电视机都具备这样的接口，所以从这个角度来说配备S同时又配备AV就显得有些添足之嫌了。3 .VO端子最上面那两个多于7针的接口，我们只有在一些V工Vo或者在ATiAlI-工n-Wonder产品上面才能看到，平时很少看到。这种接口除了具备5针标准S端子信号以及TV视频信号以外，通常还包含两路音频信号。不过这种接口通常都不会兼容标准5针S端子，我们需要使用转接盒等设备扩展出S端子才能使用。除了可以为显卡增加电视输出功能外，还可以支持视频采集功能。需要注意的是：并不是所有采用这种接口的显卡都带视频输入功能，也有一部分显卡虽然采用了这种接口，但只是将其作为普通的S端子使用。如上图，最右面黑色的接头，就是一个标准的5针S端子接头。左右紫色的设备为一个9针多功能型扩展盒，来自于一块ATiAll-In-WonderRadeOn9000PRO产品，从这个扩展盒上面标识的图样可以看出：扩展盒使用专用9针连接头和显卡连接，另一端分别可以接驳S端子输入/AV视频输入（包括1路视频和2路音频信号）。下图是1个VIVO端子转两个S端子（VideoOUt和Video工n）和两个复合视频端子（VideOOut和VideO工n）的转接头4 .复合视频端子还有一些显卡带有复合视频接口，虽然不是S端子，但同样属于TV输出的范围，对一些老型号的电视非常有用。复合视频端子（如图所示）输出的是复合视频信号，也是用来连接TV设备。由于只是一路信号，所以接口中间输出的是复合视频信号，外边是接地。因为相匹配的插头状似莲花，所以复合视频端子也称莲花插座。三，显卡与电视机的连接方案如果你的显卡带有S端子（大部分是支持VideoOut功能少数显卡带有两个S端子，分另I是VideoOUt功能和Vide。工n功能）、增强型S端子、VIVO端子或复合视频端子，就说明你的显卡已经具备电视输出的硬件基础。这时还要看你的电视机的是采用复合视频端子还是S端子，然后决定采用哪种方案连接（如附表所示）。附表显卡与电视机的连接方案KVIrA他给出S炭的入AV端子支持电视输出不支持不支持显S端子(VideOln)不支持支持电视视频采集*不支持S端子(VideoOut)支持电视输出不支持支持电视输出卡增强型S端子支持电视输出*不支持支持电视输出*VIVO端子支持电视输出*支持电视视频采集*支持电视输出*显卡必须具备TV：r.功能*通过增强型S端子转S端子和AV端子的转接头来实现*通过V工VO端子转两个S端子（VideOOUt和Video工n）和两个复合视频端子（VideOOUt和Video工n）的转接头来实现。S端子线一端连接显卡一端连接电视是最普通常见的。如果电视型号比较老只有复合视频，可以使用一根S端子转复合视频连接线（S端子桃花头转接线）连接,如果显卡也没有S端子只有复合视频，那么也可以使用一条两端均为阳头复合接口的数据线（如图所示）连接！一般来说上述数据线可以在电视包装箱或者显卡包装袋内找到，如果没有的话到电子商店或者电脑市场花几元钱买一根即可。四，实现TV输出:下面以微星G4MX440-VTD8X显卡（采用V工VO端子）和长虹G2536电视机（仅提供AV端子）为例，向大家介绍显卡是如何实现电视输出的。前期必须准备一个V工Vo端子转两个S端子（VideOOUt和VideO工n）和两个复合视频端子（VideoOUt和Video工n）的转接头（如图2所示）、一条两端均为阳头复合接口的数据线（如图3所示）。第一步：将转接头的VIVO端子与显卡的VIVO端子相连接（如图4所示）。第二步：将两端均为阳头复合接口的数据线的一端连接到转接头上标示有向外箭头（表示视频输出）的复合视频端子（如图5所示）。第三步：将两端均为阳头复合接口的数据线的另一端连接到电视机上标示有''视频输入（1）的复合视频端子当中（如图6所示）。第四步：然后打开电视机，按下电视机或遥控器上的''TVAV按键（如图7所示），将视频信号切换到''视频1状态。第五步：开机启动到WindOWS后，安装此显卡的最新版驱动程序。不同驱动版本，安装好后的界面有可能不一样，但他们的效果确有所不同。如果是杂牌的显卡，可以安装最新版的公版驱动程序如果你是使用知名品牌的显卡，推荐安装此显卡厂商发布的驱动程序，当然也可以选择公版驱动程序，比如笔者是安装41.09版的雷管五驱动程序。第六步：安装好驱动程序后，依次选择''控制面板-显示-设置-高级GeForce4MX440withAGP8X（这个根据你所使用的nV工D工A系歹IJ显卡的名称而定），这时你就会看到雷管五驱动程序独有的扩展控制窗口。单击扩展窗口中的''桌面实用程序，这时将在''GeForce4MX440withAGP8X选项卡下出现桌面实用程序的控制界面（如图8所示）。选中''启用双屏视图复选项,再点击''确定按钮，此时系统会要求你重新启动计算机。（多笳视器）1 NVIDIA GeFOrCe4 MX 440 With AGP8X 慝性 B 脸 取消 I 应用4T GeForCe4 MX 440 with 设备选择 彩色校正S性能和质量设置 Dirct3D 设置Refresh RatOPena设置 重登彩色控制 桌面实用程序 显示方向第七步：重启电脑后，系统接着会自动安装''Dualview的驱动程序。再次重启后，依次选择、'控制面板-显示-设置T高级，这时就会显示出两台显示器的图案，主显示器的标记为、'1，辅显示器则标记为、2（如图9所示）。这时我们可以在、'显示下拉菜单中选择辅显示（电视机），对电视机进行设置分辨率和颜色数。这时还要选中、'将WindoWS桌面扩展到该监视器上复选项，这样电视机才能正常显示（如图10所示）。小小屈性一二I«1立!互I吉景1屏幕保护程序I外观1#效果设置1拖动监视器图标以便与监视器的物理设曾匹配口串示电）:）BDUVVlew上的冬监视器）I.NVIDIAGeForce4MX440withAGPSX上的冬监视器）广使用该设备作为主监视器叨尸将WindoWS桌面扩展到该监视器上¾）标识辽）I疑难解答灯）J商级包）.赢1取消I应用心第八步：接着我们还要检查一下电视机的''制式是否正确。依次选择''控制面板T显示T设置T高级GeForce4MX440withAGP8X，单击雷管五驱动程序扩展窗口中的''设备选择，接着在右侧的界面中点击、'更改制式按钮（如图11所示）。在弹出的界面中，选择''中国PAL-D（如图12所示），而不能选择''NTSC，然后单击''确定返回上一界面。显示方向（多笳视器）和 NVIDIA GeFOrCe4 MX 440 with AGP8X 星性OpenGL设置重奏彩色控制 桌面实用程序日 GeFOrCe4 MX 440 With * 设备选择 彩色校正日性能和质量设置 Direct3D 设置Refresh Rate确定I取消I不而 后 1 大大度度国利危 意意卬印英智做小知识:PAL-DChangeTVFormat区域设置但）正确的电视制式取决于您所在的地点。话从下表选择您所在的地点。I制式PPAL-GPAL-BPAL-BPAL-BPAL-INTSC-MIPAL-D司确定I取消IPAL的全名为“PhaseAlternationbyLine",也是一种电视画面播放的标准，于1949年由英国、德国、瑞士等西欧国家所制定，制订电视画面必须具备625条扫描线，以及每秒播放25个画面。目前采行PAL标准的有中国大陆、西欧及东南亚等地。其中，中国是采用PAL-D标准。小知识：NTSCNTSC的全名为NationaltelevisionSystemCommittee,即美国国家电视系统委员会。1941年美国联邦通讯委员会正式颁布实施由NTSC制定的电视画面播放标准，制订电视画面必须具备525条扫描线，以及每秒播放30个画面。目前采行NTSC标准的有台湾、美国、日本等地。虽然很多厂商标谤自己显卡的TV-Out功能非常完美，使用起来很可能不如预期。首先是大多数显卡针对电视机的最大输出分辨率被限制在800x600或1024×768（视视频编码芯片的能力而定）其次是刷
