60条硬件设计基础知识！.docx

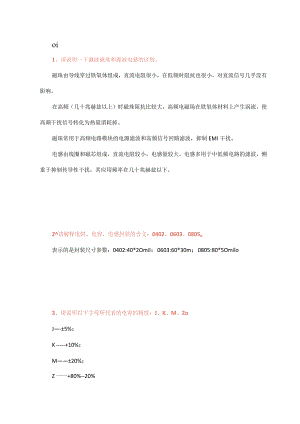

oi1、请说明一下漉波磁珠和源波电感的区别。磁珠由导线穿过铁氧体组成，直流电阻很小，在低频时阻抗也很小，对直流信号几乎没有影响。在高频（几十兆赫兹以上）时磁珠阻抗比较大，高频电磁场在铁氧体材料上产生涡流，使高频干扰信号转化为热量消耗掉。磁珠常用于高频电路模块的电源滤波和高频信号回路滤波，抑制EMI干扰。电感由线圈和磁芯组成，直流电阻较小，电感量较大。电感多用于中低频电路的滤波，侧重于抑制传导性干扰，其应用频率在几十兆赫兹以下。2请解释电阻、电容、电感封装的含义：0402、0603、0805o表示的是封装尺寸参数：0402:40*2OmiI；0603:60*30m；0805:80*5Omilo3、请说明以下字母所代表的电容的精度：J、K、M、ZoJ-±5%；K+10%；M±20%；Z一一+80%-20%044、请问电阻、电容、电感的封装大小分别与什么参数有关？电阻封装大小与电阻值、额定功率有关；电容封装大小与电容值、额定电压有关；电感封装大小与电感量、额定电流有关。055、电阻选型需要注意哪些参数？装。电阻值、精度、功率（在实际电路上换算出承受最大电流、最大电压）、封066、电容选型需要注意哪些参数？电容值、精度、耐压、封装。7、电感选型需要注意哪些参数？电感量（包括测量频率）、精度、最大承受电流、封装。088、磁珠选型需要注意哪些参数？阻抗值(包括测量频率)、精度、最大承受电流、直流电阻(换算出最大直流压降)、封装。099、整流二极管选型需要注意哪些参数？最大整流电流、最大反向工作电压、正向导通压降、封装。io10、开关MOS管选型需要注意哪些参数？最小开启电压VgS(th)、最大栅源电压VgS(max)最大漏源电压Vds、最大漏源电流Id、导通电阻RdS(on)耗散功率、封装。1111、直流电源的输出漉波电容，应如何根据实际工作电压选择电容的额定电压参数？电容的额定电压应该稍大于直流输出电压，根据电容额定电压标称值，选L22倍直流输出电压即可。1212、理想电容两端的电压和电流的相位关系是：同相、反相、电压超前电流90°、电流超前电压90。？电流超前电压90oo1313、请列举您知道的二极管品牌？DIODESFAIRCHILD>FH风华、FormosaMSIR>MCC>MOTOROLA、0NSemi>PHILIPS、RECTRoN、ROHM、TOREX>TSC>VISHAY>WTE、XUYANG1414、请列举一下零电阻的作用。1）线路上的跨接跳线；2）可选的配置电路；3）调试预留位置；4）保险丝；5）不同地的单点连接。1515、请简述压敏电阻工作原理。当压敏电阻上的电压超过一定幅度时，电阻的阻值降低，从而将浪涌能量泄放掉，并将浪涌电压限制在一定的幅度。1616、请简述PTC热敏电阻作为电源电路保险丝的工作原理。当电源输入电压增大或负载过大导致电流异常增大的时候，PTC热敏电阻因为温度增大而使其等效电阻迅速增大，从而使输出电压下降，减小输出电流。当故障去除，PTC热敏电阻恢复到常温，其电阻又变的很小，电源电路恢复到正常工作状态。1717、常见贴片电容的材质有：X7R、X5R、Y5V、NPO(COG)、Z5Uo请问电容值和介质损耗最稳定的电容是哪一种？电容值和介质损耗最稳定的是NPO(COG)材质电容。1818、某磁珠的参数为100R(三)100MHz,请解释参数的含义。在IoOMHZ频率下的阻抗值是100欧姆。1919、请列举一下上拉电阻的作用。1）上电复位时，端口电平配置；2）OC和OD门上拉确定高电平；3）提高输出端口的高电平；4）加大输出引脚的驱动能力；5）降低输入阻抗，防止静电损伤;6）提高总线的抗电磁干扰能力；7）匹配电阻，抑制反射波干扰。20、请问共模电感的作用是什么？抑制共模干扰。2121、半导体或芯片的0.25um>0.18Um、90nm、7nm工艺指的是什么？。这些数字表示制作半导体或芯片的技术节点，也称作工艺节点。实际物理意义有“半节距、物理栅长、“制程线宽等。半导体业界通常使用“半节距、“物理栅长（MOS管栅极的长度）和结深等参数来描述芯片的集成度，这些参数越小，芯片的集成度越高。举个例子，某种芯片采用90nm工艺，其中半节距为90nm,而晶体管的物理栅长为37nmo半节距，是指芯片内部互联线间距离的一半，也即光刻间距的一半。由于历年来每一个新的技术节点总是用于制造DRAM芯片，因此最新的技术节点往往是指DRAM的半节距。另外，在技术文章中还有两种与“半节距意义相近的表达方式，就是线宽、“线距和特征尺寸"，如果线宽等于线距，则半节距就等于线宽、线距，它们不过是对同一个数据的不同表达。2222、绿色发光二极管的导通压降大概是多少伏？2V左右。2323、变容二极管和稳压二极管正常工作状态下，应该加什么样的电压：正向、反向、前者正向后者反向、前者反向后者正向？均应加反向电压。2424、如果一个LED指示灯没有定义颜色，红、绿、黄、橙、蓝、白色你会选择哪一种，为什么？按照使用习惯，电源指示灯用红色，信号指示灯用绿色，这两种颜色的LED灯技术最成熟，价格最便宜。2525、请简述TVS瞬态电压抑制二极管的工作原理。当TVS上的电压超过一定幅度时，器件迅速导通，从而将浪涌能量泄放掉，并将浪涌电压限制在一定的幅度。2626、现今最流行的两类可编程逻辑器件是什么，他们有什么区别？FPGA（现场可编程门阵列）和CPLD（复杂可编程逻辑器件）是现今最流行的两类可编程逻辑器件。FPGA是基于查找表结构的，CPLD是基于乘积项结构的。2727、请列举您知道的二极管类型？开关二极管（小信号二极管）、肖特基二极管、整流二极管、稳压二极管（齐纳二极管）、瞬态电压抑制二极管（TVS）变容二极管、发光二极管（LED）O2828、请简要说明基尔霍夫电流定律（KCD和基尔霍夫电压定律（KVDO基尔霍夫电流定律（KCD是指集总电路中任何时刻流进任一电路节点的电流等于流出该节点的电流。基尔霍夫电压定律（KVD是指集总电路中任何时刻任一闭合电路支路的电压之和都为零。2929、模拟集成电路的输入一般采用何种电路：共发射极电路、共基极电路、差分电路、共集电极电路？为了抑制温飘和提高精度，一般采用差分输入电路。3030、什么是反馈？反馈的作用是什么？反馈是将放大器输出信号（电压或电流）的一部分或全部，回收到放大器输入端与输入信号进行比较（相加或相减），并用比较所得的有效输入信号去控制输出，负反馈可以用来稳定输出信号或者增益，也可以扩展通频带，特别适合于自动控制系统。正反馈可以形成振荡，适合振荡电路和波形发生电路。3131、三极管的参数反映的是什么能力：电流控制电流、电流控制电压、电压控制电流、电压控制电压？值反映的是基极电流对集电极和发射极电流的控制能力，所以属于电流控制电流的能力。3232、为什么OD（开漏）门和OC（开集）门输出必须加上拉电阻？因为MOS管和三极管关闭时，漏极D和集电极C是高阻态，输出无确定电平，实际应用必须通过电阻上拉至确定电平。33、电路产生自激振荡的幅值条件和相位条件是什么？幅值条件是：AF1相位条件是:A+F=2n(n=0,l,2,.)34、请列举三种典型的ESD模型。人体模型（HBM）、机器模型（MM）、带电器件模型（CDM）o35、请简述一下DC-DC和LDO的区别。DC-DC通过开关斩波、电感的磁电能量转换、电容滤波实现基本平滑的电压输出。关电源输出电流大，带负载能力强，转换效率高，但因为有开关动作，会有高频辐射。1.DO是通过调整三极管或MoS管的输入输出电压差来实现固定的电压输出，基本元件是调整管和电压参考元件，电压转换的过程是连续平滑的，电路上没有开关动作。1.DO电路的特点是输出电压纹波很小，带负载能力较弱，转换效率较低。3636、请问电荷泵升压电路一般应用在什么场合？电荷泵可以胜任大电流的应用吗，为什么？电荷泵通过开关对电容充放电实现升压，因为电路没有电感元件储能，驱动能力较弱，只可以用于小电流场合。H37、常规EMC测试项目有哪些？1）传导发射干扰测试2）辐射发射干扰测试3）传导干扰抗扰度测试4）辐射干扰抗扰度测试5）ESD抗扰度测试6）电快速瞬变脉冲群抗扰度测试7）浪涌抗扰度测试8）工频磁场抗扰度测试9）谐波与闪烁测试10）电压跌落、短时中断和电压变化抗扰度测试3838、请列举您知道的各国电子产品电气安全认证标准？美国:FCC欧洲：CE、德国:TUV-GS、中国：CCC、台湾：BSML日本:VCCk澳洲：C-Tlcko3939、请问RoHS指令限制在电子电气设备中使用哪六种有害物质？限制使用铅、汞、镉、六价格、多澳联苯（PBB）和多澳二苯醛（PBDE）等六种有害物质。4040、请解释WatchDog（看门狗）的工作原理。看门狗有两个重要信号：时钟输入和复位输出。电路工作时，CPU送出时钟信号给看门狗，即喂狗。如果系统出现故障，CPU无法送出连续的时钟信号，看门狗即输出复位信号给CPU,复位系统。4141、晶体管基本放大电路有共射、共集、共基三种接法，请简述这三种基本放大电路的特点。共射：共射放大电路具有放大电流和电压的作用，输入电阻大小居中，输出电阻较大，频带较窄，适用于一般放大。共集：共集放大电路只有电流放大作用，输入电阻高，输出电阻低，具有电压跟随的特点，常做多级放大电路的输入级和输出级。共基：共基电路只有电压放大作用，输入电阻小，输出电阻和电压放大倍数与共射电路相当，高频特性好，适用于宽频带放大电路。属性共发射极电路共集电极电路共基极电路输入阻抗中（几百欧-几乎欧）大（几卜千欧以上）小（几欧-几卜欧）输出阻抗中（几千欧-几十千欧）小（几欧-几十欧）大（几十千欧-几百千欧）电压放大侪数大小（小于1并接近于D大电流放大倍数大（儿卜）大（几十）小（小于1并接近于D功率放大倍数大（约3040分贝）小（约K）分贝）中（约1520分贝）频率特性高频差好好应用多级放大器中间级低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路4242、多级放大电路的级间耦合方式有哪几种？哪种耦合方式的电路零点偏移最严重？哪种耦合方式可以实现阻抗变换？有三种耦合方式：直接耦合、阻容耦合、变压器耦合。直接耦合的电路零点漂移最严重，变压器耦合的电路可以实现阻抗变换。43、名词解释：耦合、去耦、旁路、漉波。耦合：两个本来分开的电路之间或一个电路的两个本来相互分开的部分之间的交链。可使能量从一个电路传送到另一个电路，或由电路的一个部分传送到另一部分。去耦：阻止从一电路交换或反馈能量到另一电路，防止发生不可预测的反馈,影响下一级放大器或其它电路正常工作。旁路：将混有高频信号和低频信号的信号中的高频成分通过电子元器件（通常是电容）过滤掉，只允许低频信号输入到下一级，而不需要高频信号进入。滤波：滤波是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施。4444、什么是竞争与冒险？逻辑电路中，由于门的输入信号经过不同的延时，到达
