DB32_T4694-2024共场所集中空调循环冷却水消毒处理及在线监测技术规范.docx

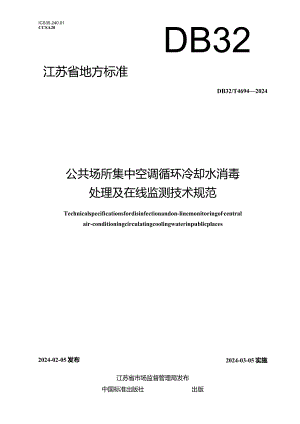

ICS35.240.01CCSA20DB32江苏省地方标准DB32/T46942024公共场所集中空调循环冷却水消毒处理及在线监测技术规范Technicalspecificationsfordisinfectionandon-linemonitoringof,centralair-conditioningcirculatingcoolingwaterinpublicplaces2024-03-05实施2024-02-05发布江苏省市场监督管理局发布中国标准出版社出版目次前言III1范围12规范性引用文件13 术语和定义14 消毒处理工艺24.1 一般要求24.2 含氯消毒剂24.3 其他水处理剂35 消毒处理设备35.1 基本要求35.2 储药系统35.3 自动投加系统36在线监测装置36.1 监测仪36.2 数据传输46.3 数据终端平台47运行管理48人员操作防护5附录A（资料性）集中空调循环冷却水水质控制指标6附录B（资料性）常用在线监测仪技术参数7本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由江苏省卫生标准化技术委员会提出并归口。本文件起草单位：苏州市卫生监督所、江苏省卫生监督所、苏州市疾病预防控制中心、苏州市轨道交通集团有限公司、江苏菲捷斯环保科技有限公司、苏州格瑞普泰环境科技有限公司、苏州紫鑫环保科技有限公司、苏州新日升环境科技有限公司、苏州市立医院。本文件主要起草人：陆仲寅、卞配播、杨海兵、汪雨舟、顾月清、刘强、唐锦囊、朱小红、汤忆眉、王瑛、贺鹏飞、丁海峰、王健、何玄渊、金心、杨淑红、陆康健、顾浩、杨伟平、周伟勇、高舒霞、袁熨冰。公共场所集中空调循环冷却水消毒处理及在线监测技术规范1范围本文件规定了公共场所集中空调开式循环冷却水含氯消毒处理工艺、消毒处理设备、在线监测装置、运行管理及人员操作防护等技术要求。本文件适用于公共场所集中空调开式循环冷却水系统，其他场所集中空调循环冷却水开式系统可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T29044采暖空调系统水质GB/T50050工业循环冷却水处理设计规范GB7158工作场所职业病危害警示标识GBZ188职业健康监护技术规范HJ355水污染源在线监测系统（CoDc、NH2-N等）运行技术规范HJ/T96PH水质自动分析仪技术要求WS394公共场所集中空调通风系统卫生规范WS/T528小型集中式供水消毒技术规范3术语和定义GB/T50050WS/T528及HJ355界定的以下术语和定义适用于本文件。3.1循环冷却水系统recirculatingcoolingwatersystem以水作为冷却介质，并循环运行的种给水系统，由换热设备、冷却设备、处理设施、水泵、管道及其他有关设施组成。来源：GB/T500502017,2.1.1,有修改3.2开式循环冷却水系统openrecirculatingclingwatersystem间冷开式和直冷开式循环冷却水系统的统称。来源：GB/T500502017,2.L3,有修改3.3冷开式循环冷却水系统directopenrecirculatingcoolingwatersystem循环冷却水与被冷却介质直接接触且循环冷却水与大气直接接触散热的循环冷却水系统。注：简称直冷开式系统。来源：GBb5OO5()-2017,2.1.5,有修改3.4间冷开式循环冷却水系统indirectopenrecirculatingcoolingwatersystem循环冷却水与被冷却介质间接传热且循环冷却水与大气直接接触散热的循环冷却水系统。注：僦间冷开式系统。来源：GB“500502017,2.1.4,有修改3.5自动:肖毒设备automaticdisinfectionequipment根据循环水流量按比例自动投加消毒剂，并具有自动溶解或稀释功能的装置。来源：WS/T5282016,3.6,有修改3.6在线监测系统On-Iinemonitoringsystem由在线监测仪、监测平台(含数据采集与传输、数据处理与显示终端)组成，具有水样采集、检测、数据分析报警及上传功能的系统。注：在线监测仪乂称传感器。来源：HJ3552019,3.1,有修改4消毒处理工艺4.1 一般要求4.1.1 开式循环冷却水微生物控制宜以高含氯水平消毒剂为主，其他水处理消毒剂为辅。4.1.2 使用的药剂应符合国家相关规定，使用单位应建立索证索票制度，按照产品操作说明书使用。4.1.3 经消毒处理后的水质指标：嗜肺军团菌应符合WS394,pH、游离氯应符合GB/T29044,其他指标参照GB“29044中相关规定，见附录A。4.1.4 理化指标监测频率：游离氯、pH、电导率，其他指标宜在开机7dIOd内开展第1次检测，运行时每运行月度宜检测1次。4.1.5 1.5微生物指标监测频率：每年启用之前(新建、改建、扩建项目前)进行1次嗜肺军团菌的检测，并在运行期间至少加测1次，监测季节宜在夏季。其他微生物指标在开机7dIOd内开展第1次检测，运行时每月度宜检测1次。4.2 含氯消毒剂4.2.1 消毒剂宜采用含氯消毒剂，投加位置、投加方式及消毒剂浓度符合下列规定：a)消毒剂宜投加在冷却塔集水池出口的对面和远端的池壁，需多点布置：b)含氯消毒剂宜采用连续投加，也可采用冲击投加。连续投加时，宜控制循环冷却水中游离氯余量为0.3mgL"0.5mgL;冲击投加时，宜每天投加1次3次，每次投加时投加量宜取2mgL4mgL,保持2h3h,宜控制水中游离氯余量为0.5mgLL0mgL(以有效氯计)。4.2.2 加药量按以下公式计算。消毒剂连续投加时，加药设备能力应满足冲击加药量的要求，加药量可按式(1)计算：I(KM)式中：G一一消毒剂加药量，单位为千克每小时(kgh);Q.循环冷却水量，单位为立方米每小时(nWh);go一一每升循环冷却水消毒剂加药量，单位为亳克每升(mgL)。4.2.3 其他类高水平消毒剂按操作说明投加。4.3 其他水处理剂4.3.1 3.1宜采用具有高效、低毒、广谱、PH适用范围宽、与阻垢剂和缓蚀剂互不干扰、易于降解、使生物黏泥易于剥离等性能的水处理剂。4.3.2 宜选择多种水处理剂交替使用，投加量按照说明书确定。4.3.3 宜根据微生物监测数据不定期投加水处理剂。夏季宜每月投加2次，其他季节宜每月投加1次，当异氧菌数量较高或黏泥附着程度较严重时，无论季节气温高低，每月均需投加2次。5消毒处理设备5.1 基本要求5.1.1 应至少包含储药系统、自动投加系统、在线监测及数据传输等功能系统。5.1.2 应具备防雨、防潮及防腐功能。5.1.3应具备自动排水功能。5.1.4自动消毒设备宜安装于避光且通风良好的位置。5. 1.5应采用自动化控制，具备数据采集及传输功能，数据采集宜预留至少2个接口。5.2 储药系统5.2.1 根据日处理水量合理设计有效容积，宜满足至少一周用量。5.2.2 应设置液位报警检测及预警装置。5.2.3 宜配置溶液自动搅拌装置。5.2.4 2.4宜配置氯气自动消除装置。5.2.5 2.5应按照GBZ158要求在药剂使用场所明确标识药剂名称、特性等。5.3 自动投加系统5. 3.1消毒剂投加量应根据游离氯监测结果进行自动控制，投加系统应具备手动投加功能。6. 3.2投加系统宜一用一备。6在线监测装，6.1监测仪1.1.1 1.1应至少配置在线游离氯测定仪和PH测定仪，宜预留其他检测仪接口，常用在线监测仪器技术参数应符合HJ/T96要求，见附录B。1.1.2 监测范围、精度、灵敏度及使用寿命等应满足监测的需求，监测浓度(强度)范围应能包含根据要求设定的报警值，且探测器应具有抗腐蚀能力，监测结果定期与实验室标准方法比对。1.1.3 应具有调零、标定、浓度报警、故障报警的功能，必要时可联动控制装置。1.1.4 采样探头宜采用拔插型，方便更换和维护。6. 1.5监测仪响应时间应不大于2s。7. 1.6监测仪取样点应远离加药位置。7.2 数据传输7.2.1 应根据现场的环境条件，选择以下一种或几种传输方式。a）以太网通信：适用于布线不便，传感器数量少的场所：b）无线自组网：适用于布线不便，传感器数量多的场所；c）有线网络：适用于已有网络布线的场所；d）电力线载波：适用于布线不便、且安装环境对无线信号屏蔽严重，但有照明供电线路的场所。7.2.2 传输时应对环境温湿度的变化进行自动补偿，应能抗电磁干扰，避免信号失真。7.2.3 2.3应配置具备通用接口功能的独立数据采集、传输装置，并预留2个以上扩容端口。7.2.4 数据通讯协议宜采用HTTP等通用协议。7.3 数据终端平台7.3.1 配置要求配置满足以下要求：a）应设置远程在线监测控制软件平台；b）应设置报警装置，理化指标的报警值设置按GB/T29044水质指标的要求执行；c）宜具有与主管部门和各个站点同步对接功能；d）宜在设备控制室配置实时影像监控装置，监控摄像范围应可视主控开关、在线监测装置、取样口等重要设备。43.2设置要求设置应满足以下要求：a）具有数据统计功能，可将所有检测结果保存（转化）成电子表格或其他类似的格式，便于数据统计、分析；b）实时显示每一台监测仪的监测结果，设备具有查询历史数据和变化趋势、报警值的设置与调整等功能；c）具有报警提示功能，并与现场报警点联动；d）设置控制室及集中控制系统，配备人力实时处理报警，启动应急预案等情况；e）可使用电脑、LED屏等显示结果，界而应简单、清晰，便于操作：f）互联网通信采用专用网络，保障通信安全：g）监测数据至少保存3年，实时影像资料保存期限应不低于7d。7运行管理8. 1纳入正常设备维护管理工作，应根据工艺要求，定期对构筑物、设备、电气及自控仪表进行检查维护，确保处理设施稳定运行。7.2电气设备的运行与操作应执行供电管理部门的安全操作规程，应按消防部门要求设置消防器材。7. 3设立应急配套设施或预留应急改造的空间。7.4按照GB/T50050的要求建立健全运行管理档案。7. 5建立值班制度及应急预案管理机制。7.6定期对监测探头进行校准与维护保养。8人员操作防护8.1 工作场所应配备应急冲淋洗眼装置。8.2 应采取有效的职业卫生防护措施，配备必要的防护用品。8.3 操作人员应经过技术培训、安全培训及生产实践考核。8.4 操作人员应按GBZ188相关要求进行职业健康监护。8.5 制定相应的职业中毒应急处置预案，定期开展应急预案演练。附录A（资料性）集中空调循环冷却水水质控制指标集中空调循环冷却水水质控制指标见表A.1。*A.1集中空调循环冷却水水质控制指标项目单位循环水监测频率嗜肺军团菌不应检出每年启用之前（新建
