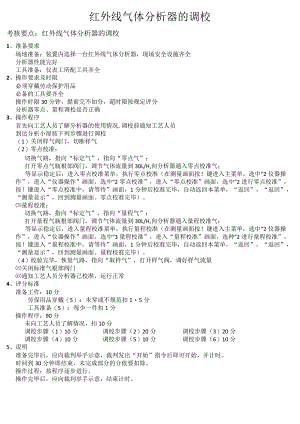

红外线气体分析器的调校.docx

红外线气体分析器的调校考核要点：红外线气体分析器的调校1、准备要求场地准备：装置内选择一台红外线气体分析器，现场安全设施齐全分析器性能完好工具准备：仪表工所配工具齐全2、操作要求及时限必须穿戴劳动保护用品必备的工具要齐全操作时限30分钟，提前完不加分，超时限按规定评分分析器零点、量程调校是否正确3、操作程序首先向工艺人员了解分析器的使用情况,调校前通知工艺人员到达分析小屋按下列步骤进行调校（1）关闭样气阀门，切断样气（2）零点校准：切换气路，指向“标定气”，指向“零点气”；打开零点气瓶根部阀门，调节气体流量到30L/H,向分析器通入零点校准气；等显示稳定后，进入零点校准菜单，执行零点校准（在测量画面按！键进入主菜单，选中“2仪器操作”，进入“仪器操作”画面，选中“2零点校准”，进入“零点校准”画面，选中“2进行零点校准”，按！键进入“零点校准中，请等待”画面，1分钟后校准完毕，自动返回本菜单，“返回”，“返回”，“测量显示”，回到测量画面。零点校准完毕）。量程校准：切换气路，指向“标定气”，指向“量程气”；打开量程气瓶根部阀门，调节气体流量到30L/H,向分析器通入量程校准气；等显示稳定后，进入量程校准菜单，执行量程校准（在测量画面按！键进入主菜单，选中“2仪器操作”，进入“仪器操作”画面，选中“3量程校准”，进入“量程校准”画面，选种“2进行量程校准”，按！键进入“量程校准中，请等待”画面，1分钟后校准完毕，自动返回本菜单，“返回”，“返回”，“测量显示”，回到测量画面。量程校准完毕）。（4）校验完毕，恢复气路，指向“取样气”，打开样气阀，调好样气流量关闭标准气根部阀门通知工艺人员分析器已校准，运行正常4、评分标准准备工作：10分劳保用品穿戴（5）：未穿或不规范扣15分工具准备（5）：每少一件扣1分操作程序：90分未向工艺人员了解情况，扣10分调校步骤（1）10分调校步骤（2）20分调校步骤（3）20分调校步骤（4）10分调校步骤（5）10分调校步骤（6）10分5、说明准备完毕后，应向裁判举手示意，裁判发出“开始”指令后即可开始，并计时。时间到30分钟即结束，未完成部分的分值要扣除。操作过程：按程序逐步进行。操作完毕后，应向裁判举手示意，结束计时。
