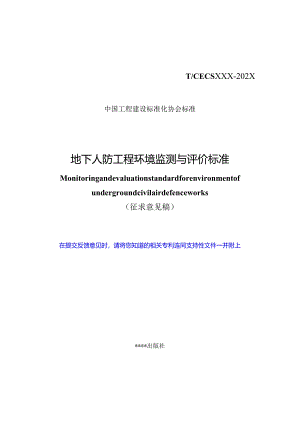

T/CECSXXX-202X中国工程建设标准化协会标准地下人防工程环境监测与评价标准Monitoringandevaluationstandardforenvironmentofundergroundcivilairdefenceworks（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上*出版社1总则22术语33基本规定44监测指标与评价45监测仪表86监测方法错误!未定义书签。6.1 环境空气指标监测错误!未定义书签。6.2 环境声光指标检测错误!未定义书签。6.3 监测系统错误!未定义书签。7评价方法13附录A监测仪表量值比对方法错误!未定义书签。用词说明错误!未定义书签。引用标准名录17附：条文说明171总则.o.为加强地下人防工程通风空调系统运行效果的监督和管理，规范地下人防工程环境监测和评价，促进地下人防工程环境的改善和优化，保障公众健康和安全，制定本标准。1.0.2本标准适用于新建、改建和扩建的地下人防工程中通风空调系统性能及环境监测和评价。1.0.3地下人防工程环境监测与评价除应符合本标准外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。2术语2.0.1地下人防工程undergroundcivilairdefenceworks为保障战时人员与物资掩蔽、人民防空指挥、医疗救护等而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。2.0.2平时peacetime和平时期的简称。国家或地区既无战争又无明显战争威胁的时期。2.0.3战时wartime战争时期的简称。国家或地区自开始转入战争状态直至战争结束的时期。2.0.4防护单元protectiveunit在人防工程中，其防护设施和内部设备均能自成体系的使用空间。2.0.5平时通风VeiItiIatk)ninpeacetime保障地下人防工程平时功能的通风。2.0.6战时通风wartimeventilation保障地下人防工程战时功能的通风。包括清洁通风、滤毒通风、隔绝通风三种方式。2.0.7清洁通风cleanventilation室外空气未受毒剂等物污染时的通风。2.0.8滤毒通风gasfiltrationventilation室外空气受毒剂等物污染，需经特殊处理时的通风。2.0.9隔绝通风isolatedventilation室内外停止空气交换，由通风机使室内空气实施内循环的通风。2.0.10检测detect在一定条件下，按照规定的方法，通过测量仪器对一个或多个参数进行测试并获得其数据的技术操作。2.0.11监测monitoring通过监测仪表对地下人防工程一个或多个环境参数进行自动测试获得其数据，并上传、存储及处理的过程。2.0.12监测系统monitoringsystem通过各类监测仪表，对参数进行连续自动监测并上传至接收终端的系统。3基本规定3.0.1地下人防工程的环境监测与评价应在工程实际投入使用后进行。在此期间,通风空调系统应处于实际运行状态，以确保对工程环境的准确评价。3.0.2换气次数、新风量、噪声和照度等指标应采用现场检测方式，其他指标宜选择在线监测方式。3.0.3不具备监测条件的工程，也可通过定期现场检测，实现长时间监测目的。3.0.4监测系统应符合下列规定：1监测系统可根据监测目的自主选择监测参数；2当选择的监测参数超过阈值或上传数据出现故障时，监测系统应有告警和提示功能；3监测系统应能存储至少半年的监测数据和运行日志；4监测系统宜按现行国家标准人民防空地下室设计规范GB50038规定的防护单元分别设置，可集中监测。4监测指标与评价4.0.1地下人防工程环境监测与评价指标体系由环境空气指标和环境声光指标组成。环境空气指标分为物理指标、化学指标、颗粒物指标、微生物指标和放射性指标。环境空气的物理指标包括温度、相对湿度、风速、换气次数和新风量;环境空气的颗粒物指标包括PMK）和PM25;环境空气的化学指标包括总挥发性有机物、甲醛、二氧化碳、一氧化碳和氧气；环境空气的微生物指标为细菌总数；环境空气的放射性指标为氨。环境声光指标包括噪声和照度。4.0.2平时通风时，空调送风房间的换气次数不宜小于5次h,部分房间的最小换气次数应符合表4.0.2-1的要求。滤毒通风时，防毒通道最小换气次数应符合表4.022的要求。表4.02l平时通风时部分房间最小换气次数房间用途换气次数房间用途换气次数水泵房、封闭蓄电池室2次/h汽车库4次/h污水泵间8次/h吸烟室10次小盥洗室、浴室3次/h发电机房贮油间5次/h水冲厕所10次/h物资库1'次Ih表4.0.22滤毒通风时防毒通道最小换气次数房间用途防毒通道最小换气次数医疗救护工程、专业队队员掩蔽部、一等人员掩蔽所、生产车间、食品站、区域供水站>50次/h二等人员掩蔽所、电站控制室40次/h4.0.3平时功能为旅馆、商场、舞厅、影剧院、餐厅、医院及游泳馆的地下人防工程，其温度、相对湿度、风速和新风量应符合现行国家标准人防工程平时使用环境卫生要求GB/T17216规定的I类人防工程限值要求。4.0.4清洁通风时，室内温度和相对湿度应符合表4.0.4的规定。表4.0.4清洁通风时室内温度和相对湿度要求用途夏季冬季温度相对湿度温度相对湿度医疗救护工程手术室、急救室(2228)(5060)%RH(2028)(3060)%RH病房280C70%RHI7°C30%RH柴油电站机房人员直接操作<35-人员间接操作40oC-控制室<30<75%RH-专业队队员掩蔽部人员掩蔽工程自然温度及相对湿度配套工程按工艺要求确定注:1 .医疗救护工程平时维护管理时的相对湿度不应大于70%RHo2 .专业队队员掩蔽部平时维护时的相对湿度不应大于80%RHo4.0.5战时通风时，室内人员战时新风量应符合表4.0.5的规定。表4.0.5室内人员战时新风量工程类别清洁通风滤毒通风医疗救护工程12nW(h人)5m3(h)防空专业队队员掩蔽部、生产车间10nW(h人)>5m3(h)一等人员掩蔽所、食品站、区域供水站、电站控制室10nW(h人)3m3(h)二等人员掩蔽所5m3(hA)2n(h人)其他配套工程>3W(h人)-4.0.6颗粒物浓度限值应符合表4.0.6的规定。表4.0.6颗粒物浓度限值参数浓度限值备注PM25<75gm3日均值PMi0<150gm3日均值4.0.7化学物质浓度限值应符合表4.0.7-1的规定。隔绝通风时，隔绝防护时间内CO2和02浓度应符合表4.0.7-2的规定。仪器测试结果为体积浓度的参数，应转化成质量浓度进行评价。表4.0.7-1化学物质浓度限值6参数浓度限值备注总挥发性有机物（TVOC）0.6mgm38h均值甲醛(HCHO)0.08mgm3Ih均值二氧化碳（CO2）<0.1%Ih均值一氧化碳（Co）10mgm3Ih均值表4.0.7-2隔绝防护时间内CO2和02浓度限值房间用途隔绝防护时间CO2容许体积浓度02容许体积浓度医疗救护工程、专业队队员掩蔽部、一等人员掩蔽所、食品站、生产车间、区域供水站>6h<2.0%18.5%二等人员掩蔽所、电站控制室>3h<2.5%>18.0%物资库等其它配套工程>2h<3.0%-4.0.8细菌总数浓度限值应符合表4.0.8的规定。表4.0.8细菌总数浓度限值参数浓度限值备注细菌总数<2500cftm3微生物实时监测方法4.0.9地下人防工程环境空气中氢浓度不应大于400Bqm304.0.10平时功能为旅馆、商场、影剧院、餐厅及医院等的地下人防工程，噪声和照度应符合表4.0.10-1的要求。其他主要功能房间内的噪声限值应符合现行国家标准建筑环境通用规范GB55016规定。战时通用房间照度应符合表4.0.10-2的要求，战时医疗救护工程照度应符合表4.0.10-3的要求。表4.0.10-1功能房间噪声和照度要求房间功能噪声限值照度限值旅馆55dB275Ix商场85dB2200Ix影剧院-275Ix餐厅-2100Ix医院50dB2100Ix表4.0.10-2战时通用房间照度类别参考平面及其高度照度要求办公室、总机室、广播室等0.75m水平面200Ix值班室、电站控制室、配电室等150Ix出入口地面100lx柴油发电机房、机修间100Ix防空专业队队员掩蔽室100lx空调室、风机室、水泵间、储油间滤毒室、除尘室、洗消间75Ix盥洗间、厕所75Ix人员掩蔽室、通道75Ix车库、物资库50Ix表4.0.10-3战时医疗救护工程照度类别参考平面及其高度照度要求手术室、放射科治疗室0.75m水平面200Ix诊查室、检验科、配方室、治疗室、医务办公室、急救室150Ix候诊室、放射科诊断室、理疗室、分类厅100lx重症监护室100Ix病房地面100Ix5监测仪表5.0.1现场检测使用的仪表应具有法定计量部门出具的有效期内的校准证书。在线监测仪表在投入使用前应经过校准或量值比对。根据监测要求，仪表在运行期间校准或量值比对频率应不低于2年一次。监测仪表量值比对的方法应符合本标准附录A的规定。5.0.2特殊环境（易燃、易爆等）应采用适合的传感器。5.0.3换气次数、新风量、噪声和照度指标现场检测时，检测仪表性能不应低于表5.0.3的规定。表5.0.3检测仪表性能要求参数检测仪表单位仪表要求换气次数换气次数测试装置1/h准确度不大于5%新风量皮托管和微压计/风速仪11W(h人)准确度不大于5%噪声声级计dB测量范围（A声级）30dB120dB,精度士LOdB照度照度计Ix量程下限不大于Ilx,上限不小于50001x,示值误差不超过±8%5.0.4采取在线监测方式时，监测仪表性能要求不应低于表5.0.4的规定。监测仪表的精度应和测试范围相匹配。表5.0.4监测仪表性能要求监测参数分辨率推荐量程最大允许误差响应时间温度0.C(050)°C±C30s相对湿度1%(0100)%(O-IO)%(3)25±10%30s(IO-9O)%(325eC±5%(90-100)%25*C±10%风速0.1m/s(0-20)m/s±5%30sPMiolgm3(O5OO)gm3(0<R100)gm
