TB-T3384-2023铁路信号继电器试验方法.docx

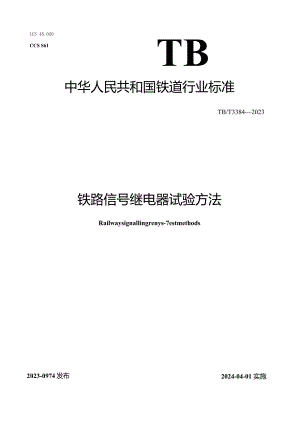

ICS 45.020CCS S61TB中华人民共和国铁道行业标准TB/T33842023铁路信号继电器试验方法Railwaysignallingrenys-7estmethods2024-04-01 实施2023-0974发布国家铁路局发布目次前言II1范围12规范性引用文件13术语和定义14试验要求35通用测试方法46继电器电气特性和时间特性的测试11-XX.A刖三本文件按照GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由铁路行业电气设备与系统标准化技术委员会通信信号分技术委员会归口。本文件起草单位：沈阳铁路信号有限责任公司、西安铁路信号有限责任公司、西安全路通号器材研究有限公司。本文件主要起草人：刘炜、张丽范、邱红蕴、李庆诗、李学强、罗文天、刘艳、刘恕、郝丽娜。铁路信号继电器试验方法1范围本文件规定了铁路信号继电器的术语和定义、试验要求、通用测试方法、电气特性和时间特性的测试。本文件适用于铁路信号设备中的铁路信号继电器(以下简称继电器)。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T24082021朔料燃烧性能的测定水平法和垂直法(IEC60695-11-10:2013,MOD)GB/T2423.12008电工电一品环境试验第2部分：试验方法试验A:低温(IEC60068-2-1:2007,IDT)GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B:高温(IEC60068-2-1:2007,IDT)GB/T2423.42008电工电子产品环境试验第2部分.试验方法试验Db:交变湿热(12h+12h循环)(IEC60068-2-30:2005,IDT)GB/T2423.52019环境试验第2部分：试验方法试验Ea积导则：冲击(IEC60068-2-27:2008,1DT)GB/T2423.10-2019环境试验第2部分：试验方法试验Fc:振动(正法)(IEC00068-2-6:2007,IDT)GB/T2423.162022环境试验第2部分：试验方法试验J和导则：长霉(IEC60068-2-10:2018,IDT)GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka:盐雾(IEC60068-2-11:1981,IDT)GB/T2423.21-2008电工电子产品环境试验第2部分：试验方法试验M:低气压(IEC60068-2-13:1983,IDT)GB/T5169.52020电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试验方法和导则(IEC60695-11-5:2016,IDT)3术语和定义下列术语和定义适用于本文件。3.1动接点heelcontact随同继电器衔铁(翼板)一起动作的接点。3.2动合接点frontcontact前接点继电器衔铁（翼板）吸合时与动接点闭合的接点。3.3动断接点backcontact后接点继电器衔铁（翼板）释放后与动接点闭合的接点。3.4定位接点normalcontact有极继电器按规定正方向通电时与动接点闭合的接点。3.5反位接点reversecontact有极继电器按规定反方向通电时与动接点闭合的接点。3.6充磁值energizedlue为了测试释放值或转极值，预先使磁系统充分磁化，向继电器线圈通以规定的电压值或电流值。3.7释放值releasevalue向继电器线圈通以充磁值，然后逐渐降售电压或电流，至全部动合接点断开时的最大电压或电流值。3.8额定值ratedvalue继电器在规定或特定运用状态时的电压或电流值。3.9工作值workingvalue向继电器线圈通电，直到衔铁止片（钉）与铁芯（极靴）接触、全部动合接点闭合，并两足规定接点压力时所需要的最小电压或电流值。3.10反向工作值reverseworkingvalne向继电器线圈反向通电，直到衔铁止片（钉）与铁芯（极靴）接触、全部动合接点闭合，并满足规定接点压力时所需要的最小电压或电流值。3.11反向不动作值reverseno-movingvoltage向偏极继电器线圈反向通电，继电器不动作的最大电压值。3.12正向转极值pole-changingvalue使有极继电器的衔铁转极，全部定位接点闭合，并满足规定接点压力时的正向最小电压或电流值。3.13反向转极值reversepole-changingvalue使有极继电器的衔铁转极，全部反位接点闭合，并满足规定接点压力时的反向最小电压或电流值。3.14临界不转极电压值criticalnopole-changingvoltage有极继电器在转极瞬间，因衔铁受阻力作用，而不能转极的最小电压。3.15返还系数returncoefficient继电器释放值与工作值之比。3.16缓放时间slowreleasetime向继电器线圈通以额定值，从线圈断电起，至动合接点断开所需要的时间。3.17返回时间transfertime向继电器线圈通以额定值，从线圈断电起，至全部动断接点闭合所需要的时间。3.18吸合时间pick-uptime向继电器线圈通以额定值起，至全部动合接点闭合所需要的时间。注：缓吸继电器吸合时间称为缓吸时间。3.19接点回跳时间contac.bouncetiee继电器接点闭合或断开时，接点不规则通断现象所包括的时间。3.20接点压力contactpressure继电器处于释放（反位）或工作（定位）状态时，闭合接互间的压力。3.21接点间隙contactclearance继电器处于释放（反位）或工作（定位）状态时，断开接点相互间的间院3.22接点共同行程COntaCttravelroute接点从接触开始到运动终了的行程。3.23接点齐度contacthomogeneity继电器各组接点间同时接触或断开的距离或时间差。4试验要求4.1 试验种类和项目4.1.1 继电器的试验分为出厂试验和型式试验两种。4.1.2 继电器的试验项目应符合产品标准的规定。4.2试验条件4.2.1试验的标准大气条件本标准中规定的测试（除特殊规定外）均在试验的标准大气条件下进行。试验的标准大气条件为：a）温度：15C'35C;b） 相对湿度：25$75%;c） 气压：86kPa106kPa。4.2.2仲裁试验的标准大气条件如果所测的参数随温度、湿度、气压的变化规律为未知或有特殊要求时，应采用下列标准大气条件：a）温度：20eC±C:b） 相对湿度：63%67%;c） 气压：86kPa106kPa。4. 3测试仪表的要求4.3 .1制造和检验部门使用的直流电压表、电流表的准确度不应低于0.5级，交流（50HZ）电压表、电流表的准确度不应低于1级。4.3.2 交流25HZ继电器可采用近似有效值的交流电压表、电流表测量。4.3.3 相位表的准确度不应超过±3°。4.4 试验电源的要求电源电压应保持稳定，其皮动范司不应超过5%。直流电源应采用直流发电机、蓄电池或交流全波整流电源（除特殊规定外，纹波系数不应大于5%）。交流电源的波形应为正弦波，频率为50Hz±lHzo4.5 测试电路图中代号及含义测试电路图中各种代号含义见表1。表1测试电路图中各种代号含只序号代号含义备注序号代号含备注1E直流电源-11SB示波器2A直流电流表-12MB电秒表3V直流电压表13K开关4>交流电流表14XD信号灯泡12V、25W5<交流电压表15C电容器6B变压器16BP变频器25Hz,300VA7YB移相变压器可用4个BGI代替17JL局部泄波器8ZOB自耦变压器250Y、1kVA18GL凯道滤波器9R变阻器（电阻器）19XC相位测试仪一10J继电器5通用测试方法4.6 外观、外形和安装尺寸的检查4.6.2 按产品标准的规定目视进行外观检查。4.6.3 应采用准确度不低于005mm的量具，按产品标准的规定，对外形和安装尺寸进行测量。5. 2机械特性的测量5.2.1测量接点压力时，应逐渐增加测力计端头在接点处的压力，并在接点断开的瞬间进行读数。测力计的着力点（除特殊规定外）应在簧片上紧靠接点前端处，测力计的测杆应平行于簧片的平面。5.2.2测量接点间隙时，塞尺的轴线应垂直于接点相互间最小距离的连线，接点簧片不应产生位移。5.2.3测量接点共同行程应根据不同类型的继电器分别采用以下方法：a） 将规定厚度的塞尺插入接点簧片和托片间，塞尺的轴线应垂直于接点簧片和托片间最小距离的连线，接点簧片不应产生位移；b） 将规定厚度的塞尺插入接点簧片和推动卡间，接点簧片不应产生位移；O将规定厚度的塞尺插入衔铁与铁芯间（一般测量点为铁芯中心），或衔铁和后止挡间，然后推动衔铁使衔铁压紧塞尺。此时，所有接点接触，则接点共同行程符合要求。5.2.4 接点齐度的测量，推动衔铁检查各接点同时接触或同时断开的误差，其差值用量规（或时间测试仪）测量和表示灯监测，应符合产品标准的规定。5.2.5 塞尺、测力计应符合以下规定：a） 塞尺的准确度下应低于2级；b） 测力计的测量误差不应大于2%。5.3接触电阻的测试5.3.1接触电阻是指在接点间或插片与插变同通过规定的电流时，在接触处所呈现的电阻。一般是在引出端进行测试。5.3.2采用电压表-电流表法测试，测试电路见图1,或用以臂电桥测试，接点的闭路电流按产品标准的规定。图1接触电阻测试电路接触电阻按公式（1）计算：R产/氏式中：R接触电阻值，单位为欧姆（Q）;U电压值，单位为伏特（V）;1一一电流值，单位为安培（八）;R;引接线电阻值，单位为欧姆（。）。5.3.3接点不加负载，继电器施加额定值，动作两次后再开始测量，共测三次，取其数据的最大值。5.3.4测插座簧片-接点单元或电源片单元接触电阻时，待测的两者先插拔5次后再开始测量，共测三次，取其数据的最大值。TB.T3384-20235.4线圈电阻的测试5.4. 1继电器线圈电阻是指环境温度为+20C时线圈的直流电阻。5.4.2 继电器在标准的试验大气条件下应放置2h后进行测试。线圈电阻在5Q以上的可采用单臂电桥测量，5。及其以下的可采用双臂电桥测量。5.4.3 测量5Q及以下的线圈电阻时，应排除引接线电阻及线圈与插片连线对测量结果的影响。5.4.4 将测得的电阻值换算到+20时的数值，按公式（2）换算。式中：R2O换算到+20C时的电阻值，单位为欧
