DB34_T4697-2024水电站机组寿命评估技术规范.docx

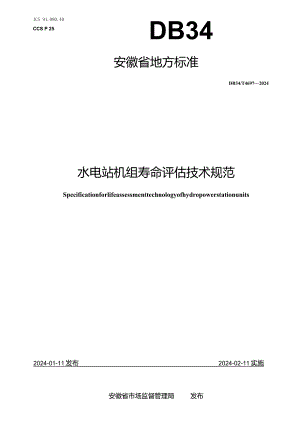

ICS 91.080.40CCS P 25DB34安徽省地方标准DB34/T46972024水电站机组寿命评估技术规范Specificationforlifeassessmenttechnologyofhydropowerstationunits2024-01-11发布2024-02-11实施安徽省市场监督管理局发布DB34T46972024目次前言II1范围12规范性引用文件13术语和定义14基本要求25评估内容26评估步骤26.1 调查分析26.2 检测36.3 分析评估56.4 评估报告5附录A（资料性）水电站机组现状调查分析报告6附录B（资料性）水电站机组寿命评估报告10本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由安徽省水利厅提出并归口。本文件起草单位：安徽省（水利部淮河水利委员会）水利科学研究院（安徽省水利工程质量检测中心站）、安徽省水利水电基本建设管理局、安徽省响洪甸水库管理处、安徽省梅山水库管理处、安徽省佛子岭水库管理处、安徽省建筑工程质量监督检测站有限公司、安徽水工程质量监督检测所有限公司、安庆市花凉亭灌区管理处。本文件主要起草人：彭建和、尚金挂、杨有枝、乔栋梁、程习华、郑开发、赵文斌、田向忠、彭建强、戴然、皆孟威、王林、杨李朋、张娜。水电站机组寿命评估技术规范1范围本文件确定了水电站机组寿命评估的评估要求，并规定了水电站机组寿命评估的内容和步骤。本文件适用于总装机容量在5万kW及以下的水电站机组寿命评估。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7894水轮发电机基本技术要求GB/T9652.1水轮机调速系统技术条件GB/T9652.2水轮机调速系统试验GB/T15468水轮机基本技术条件DL/T486高压交流隔离开关和接地开关DL/T596电力设备预防性试验规程JB/T1270水轮机、水轮发电机大轴锻件技术条件NB/T10349压力钢管安全检测技术规程NB/T10970水轮机进水液动蝶阀选用试验及验收规范SL555小型水电站现场效率试验规程SL636水利水电工程单元工程施工质量验收评定标准-水轮发电机组安装工程3术语和定义下列术语和定义适用于本文件。3.1水电站机组hydropowerstationunits水力发电站中，由水轮机及其驱动的发电机组成，用来将水能转换成电能的水力机组。3.2机组寿命unitslife水电站机组寿命一般按30年确定。3.3安全运行寿命safeoperationtime机组在服役条件下可安全运行的总时间。3.4剩余寿命residuallife在正常服役条件下能够保障继续安全运行的时间。3.5关St部件criticalcomponents发生事故时迫使水电站机组产生持续的停运，可能危及人员、生产或公共安全的部件。3.6般部件generalcomponents发生事故时一般不会危及人员、生产或公共安全的部件。4基本要求4. 1水电站机组寿命评估单位应具有水利水电工程质量检测资质。4.2 评估单位应组织成立水电站机组寿命评估委员会，专家人数应不少于5人，专家应由水机、机电、电气、金属结构、检测等方面的专家组成，高级职称及以上人数比例不应少于专家总人数的2/3。4.3 评估委员会应对水电站机组寿命初步评估报告进行评审形成评审意见，评估单位根据评审意见出具水电站机组寿命评估报告。4.4 有下列情形之一的应进行寿命评估：一关键部件达到或超过设计使用年限拟继续使用：强烈地震等自然灾害或偶发事故，关键部件已受损；一关键部件出现影响安全运行的异常现象；一一运行条件发生较大改变：一一主管部门有要求时。5评估内容水电站机组寿命评估的主要内容按表1进行确定。«1水电站机组寿命评估项目表序号评估部件评估内容抽检比例1水轮机及其附属设备水轮机转轮、主轴、蜗壳、尾水管等部件及其综合运行性能关键部件：100%一般部件：不低30%主阀压力钢管调速器2发电机及其附属设备发电机定子、转子、机架等部件及具综合运行性能关键部件：100%一般部件：不低于30%励磁系统机组效率3其他附属设备主变压器不低于30%高压组合开关其他电气设备注：为关键部件或关键评估内容。6评估步Ii6.1 调查分析6.1.1 资料收集6.1.1.1 建站时设计、施工资料包括但不限于： 设计资料（设计批复、主要机电设备和金属结构设计资料）； 施工资料（机电设备安装资料、出厂检测报告等）； 验收资料（竣工验收图纸、竣工检测报告等）。6.1.1.2 更新改造资料包括但不限于：设计资料（更新改造前的检测鉴定报告、更新改造报批资料）；施工资料（更新改造机电设备和金属结构安装资料、出厂检测报告等）；验收资料（竣工验收报告、竣工检测报告等）。6.1.1.3 运行管理资料包括但不限于：运行资料（历年水电站机组运行的观测记录资料）；维修资料（历年机电设备试验检测资料、出现故障维修分析资料等）；一维护资料（历年机电设备及附属设备的维护资料，重点维护过程中发现的问题、缺陷等）；一运行管理中发现的故障及处理分析资料。6.1.2 现场调查包括但不限于：水电站机组运行状态；水电站机组设计、安装、运行管理、维修养护等情况。6.1.3 现状分析包括但不限于： 分析机组运行可能存在的缺陷、隐患和疑点； 分析问题和缺陷可能产生的原因；一分析问题和缺陷对机组安全运行的影响： 对机组安全管理进行分析评价，确定安全检测项目和评估内容。水电站机组现状调查分析报告式样见附录A。6.2 检测6.2.1检刑方案6.2.1.1 检测方案中应包括检测内容及依据、检测方法、抽样方案、时间安排、安全保障措施等内容。6.2.1.2 机组运行存在缺陷、隐患和疑点的地方应有详细实施细则。6.2.1.3 1.3时间节点安排、安全保障措施等内容，检测单位应与水电站运营管理单位协商确定。6.2.1.4 水电站机组运行参数检测时间宜选取机组在额定参数运行状态下进行。6.2.1.5 1.5下列设备可不进行现场安全检测，直接列入不合格或淘汰设备，包括但不限于：国家或行业已明令淘汰的产品和设备；一一对环境造成严重污染的设备：K电站运行条件改变不再适用且无法改造的设备一无生产厂家、无检验合格证的产品和设备。6.2.2机组及附属设备检测机组及附属设备主要检测项目或参数见表2。«2水电站机组及其附属设备主要检测项目或弁数表序号部件检测项目/参数检测依据1水轮机及附属设备振动GB/T15468噪声GB/T15468摆度SL636主轴超声波检测等JB/T1270空化、空蚀和磨蚀GB/T15468锈蚀、裂纹等GB/T15468主阀的外观、漏水情况、静水启闭、动水运行及油压等项目NB/T10970压力钢管外观、腐蚀、无损检测等NB/T10349调速系统测试GB/T9652.1GB/T9652.22发电机及附属设备定子绕组的绝缘电阻、吸收比或极化指数DL/T596定子绕组直流电阻DL/T596定子绕组直流耐压及泄漏电流DL/T596定子绕组交流耐压DL/T596转子绕组的绝缘电阻DL/T596转子绕组直流电阻DL/T596转子绕组交流耐压DL/T596振动GB/T7894噪音GB/T7894摆度GB/T789!温升及温度GB/T7894效率SL5553其他主变压器一般性试验项目DL/T596高压组合开关一般性试验项目DL/T486其他电气设备（包括但不限于励磁系统、断路器、互感器综合保护等电气设备）一般性试验项目DL/T596油、气、水等辅助系统GB/T7894GB/T154686.2.3检测报告水电站机组现场安全检测报告的内容包括但不限于:工程基本概况，包括项目名称、机组型式、规模、建设时间、更新改造情况等；一委托单位的名称、地址及联系方式；一工程的设计单位、施工单位及监理单位名称： 检测项目、检测方法及依据的标准； 抽样方案及数量； 检测日期，报告完成日期； 检测项目的主要分类检测数据和汇总结果：检测结果、检测结论与分析；检测、审核和授权签字人签名：一检测机构的名称、地址和通信信息。6.3分析评估6.3.1部件分析6.3.1.1机组及附属设备关键部件是机组寿命评估的主要因素，应根据检测结果进行综合分析：一检测结果严重不符合规范规定，或缺陷、损伤、变形等已严重威胁运行安全时，应及时采取处理措施进行除险加固、改造或报废。检测结果局部不符合规范规定，或已经出现较明显缺陷、损伤、变形等，需采取处理措施达到国家和行业标准要求。6. 3.1.2机组一般部件仅作为机组寿命评估的参考，但也应对其有关部件的主要技术参数、运行情况等进行调查、检测和分析，结果分为：一可以判定对安全运行有直接影响的相关部件，应在限定期限内维修或更换，保证安全运行。一对部分存在缺陷但暂不影响安全运行的部件，评估报告中建议管理单位加强观察，定期检测，及时维修维护。7. 3.2寿命评估6.3.2.1对可根据现行相关规范要求定量计算部件剩余寿命的，应根据检测结果分析计算。6.3.2.2 对无法定量计算部件剩余寿命的，应组织专家论证确定。6.3.2.3 机组剩余寿命应在关键部件安全性符合国家和行业有关标准要求情况下评估，并取机组关键部件剩余寿命的最小值。6.4评估报告水电站机组寿命评估报告的评估内容包括但不限于：一评估报告标题及评估报告编号； 工程基本概况，包括项目名称、机组型式、规模、建设时间、更新改造情况等； 委托单位的名称、地址及联系方式； 水电站机组关键部件及一般部件的评估情况； 专家评审意见； 水电站机组寿命评估结论； 评估日期，报告完成日期； 评估、审核和签字人签名； 评估单位的名称、地址及联系方式： 附件。包括现状调查分析报告、现场安全检测报告、相关图纸等。水电站机组寿命评估报告式样见附录A.1调查报告封面附录A（资料性）水电站机组现状调查分析报告*水电站机组现状调查分析报告评估单位（盖章）年月日A.2调查报告扉页调查人员：编写：审核:批准：A.3调查报告提纲样式111222223*水电站机组现状调查分析报告基本情况1水电站设计施工情况：2水电站更新改造或除险加固情
