DL_T2530.1-2022电力电缆测试设备通用技术条件第1部分:电缆故障定位电桥.docx

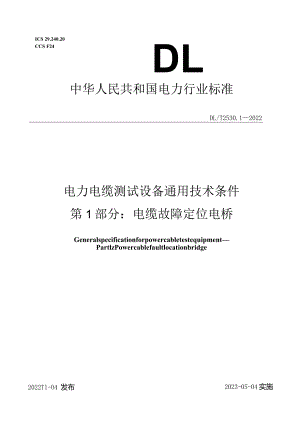

ICS 29.240.20CCS F24DL中华人民共和国电力行业标准DL/T2530.12022电力电缆测试设备通用技术条件第1部分:电缆故障定位电桥GeneralspecificationforpowercabletestequipmentPartlzPowercablefaultlocationbridge2022Tl-O4 发布2023-05-04实施国家能源局发布目次-IZes-前言引言1范围12规范性引用文件13 术语和定义14 概述25 技术要求35.1 工作条件35.2 外观和要求35.3 安全性能45.4 功能要求45.5 性能要求45.6 环境适应性55.7 电磁兼容55.8 外壳防护等级66 试验方法66.1 试验条件66.2 外观和结构检查76.3 电气安全试验76.4 功能检查76.5 环境适应性试验126.6 电磁兼容试验136.7 外壳防护等级试验137 检验规则137.1 检验分类137.2 检验项目148 标志、标签和随行文件158.1 标志158.2 随行文件159 包装、运输和贮存159.1 包装159.2 运输159.3 贮存15附录A(资料性)直阻比较法定位电桥的测试原理16参考文献21本文件按照GB/T1.1-2020标准化工作导则第1部分:标准化文件的结构和起草规则的规定起草。本文件是DL/T2530电力电缆测试设备通用技术条件的第1部分。DL/T2530已经发布了以下部分:第1部分:电缆故障定位电桥。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由全国高电压试验技术和绝缘配合标准化技术委员会高电压试验技术分技术委员会(SAC/TC163/SC1)归口。本文件起草单位:国网江苏省电力有限公司电力科学研究院、中国电力科学研究院有限公司、国家电网有限公司、国网北京市电力公司电力科学研究院、国网湖北省电力有限公司电力科学研究院、国网浙江省电力有限公司电力科学研究院、国网陕西省电力公司电力科学研究院、广东电网有限责任公司电力科学研究院、国网福建省电力有限公司电力科学研究院、湖南大学、上海慧东电气设备有限公司、山东科汇电力自动化股份有限公司。本文件主要起草人:陈杰、付济良、张民、曹京荥、任志刚、贺家慧、龚金龙、赵学风、余欣、黄友聪、孙秋芹、郑柒拾、朱启林。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761)ODLT2530电力电缆测试设备通用技术条件拟由6个部分构成。第1部分:电缆故障定位电桥。目的在于规范电缆故障定位电桥的技术要求和试验方法。一第2部分:电缆识别仪。目的在于规范电缆识别仪的技术要求和试验方法。一第3部分:电缆故障闪测仪。目的在于规范电缆故障闪测仪的技术要求和试验方法。一第4部分:电缆故障定点仪。目的在于规范电缆故障定点仪的技术要求和试验方法。一第5部分:电缆路径仪。目的在于规范电缆路径仪的技术要求和试验方法。一第6部分:高压脉冲源电缆故障检测装置。目的在于规范高压脉冲源电缆故障检测装置的技术要求和试验方法。III电力电缆测试设备通用技术条件第1部分:电缆故障定位电桥1范围本文件规定了电力电缆故障定位电桥(以下简称“定位电桥”)的技术要求、试验方法、检验规则等要求。本文件适用于定位电桥的生产、使用和检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T1912008包装储运图示标志GB/T42082017外壳防护等级(IP代码)GB/T6587-2012电子测量仪器通用规范GB/T 17626.22018GB/T 17626. 32016 GB/T17626. 42018 GB/T17626. 52019GB/T 17626.62017GB/T17626. 82006电磁兼容 电磁兼容 电磁兼容电磁兼容 电磁兼容试验和测量技术 试验和测量技术 试验和测量技术试验和测量技术试验和测量技术电磁兼容试验和测量技术静电放电抗扰度试验射频电磁场辐射抗扰度试验 电快速瞬变脉冲群抗扰度试验浪涌(冲击)抗扰度试验射频场感应的传导骚扰抗扰度 工频磁场抗扰度试验GB/T17626.112008电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T18268.1-2010测量、控制和实验室用的电设备电磁兼容性要求第1部分:通用要求GB/T18268.212010测量、控制和实验室用的电设备电磁兼容性要求第21部分:特殊要求无电磁兼容防护场合用敏感性试验和测量设备的试验配置、工作条件和性能判据GB/T18268.22-2010测量、控制和实验室用的电设备电磁兼容性要求第22部分:特殊要求低压配电系统用便携式试验、测量和监控设备的试验配置、工作条件和性能判据3术语和定义下列术语和定义适用于本文件。3. 1定位电桥cablefaultlocatebridge采用MUray(默里)电桥法(3.4)、直阻比较法(3.5)定位电缆故障位置的仪器。3.2低阻短接线lowresistanceconnectingline安装于电缆测试末端,用于短接电缆故障相、非故障相,为定位电桥D提供电流通路的低阻值的短接引线,一般为含夹具、铜质的金属引线,截面面积不低于70mW03.3故障距离faultdistance测试端到故障点的电缆长度。3.4Murray电桥法murraybridgemethod将故障相电缆末端与非故障相电缆短接,使故障相始端至故障点、故障点至非故障相始端作为电桥的两个测量桥臂,并同定位电桥1)内部测量回路构成完整MUray电桥实现故障点定位的测试方法。3.5阻比较法DCresistanceratiomethod在被测电缆中加入直流电流,测试两组与故障距离(3.3)电缆、全长电缆相关的电阻,通过直流电阻比较的方法,获取电缆故隙距离与电缆全长百分比例的方法,也称“压降比法”。3.6纹波因数ripplecoefficient纹波幅值与直流电压算术平均值之比,其中纹波是指相对于直流电压算术平均值的周期性偏差,纹波幅值是指纹波的最大值和最小值之差的一半。来源:DL/T848.12019,3.23.7定位比例IOeatedratio被测电缆故障距离(3.3)等效电阻与全长或2倍全长等效电阻的比例,通常采用百分数或千分数形式表示。4叔定位电桥用于电力电缆接地故障距离的测试,按工作原理分为MUray定位电桥和直阻比较法定位电桥。Muray定位电桥采用电桥平衡的技术原理确定电缆故障位置。直阻比较法定位电桥采用是非传统的电桥平衡技术,因行业内命名习惯不同,有时也称“压降比法电桥”,其原理为分别测试故障距离和全长电缆相关的两组电阻,通过比较的方法确定电缆故隙位置。Muray定位电桥般体积小、质量轻、成本低,适用于新投运或共沟单芯电缆停运等磁感应干扰低的场合。Muray定位电桥主要由高压直流电源、比例臂电阻、检流计、输出电压表、输出电流表及低阻短接线等组成,测试原理如图1所示。测试时,将MUray定位电桥的非故障相测试引线、故障相测试引线分别连接非故障相电缆、故障相电缆,并在电缆测试末端采用低阻短接线短接;调节高压直流电源输出电压,待电流稳定后打开电桥,调节电桥平衡,通过读取表盘上显示的电阻比例获取被测电缆的故障距离与全长或2倍全长的比例。说明:KJH高压直流电源;r比例臂电阻;G检流计;Vl一输出电压表;AI_输出电流表;T儆障相测试引线;12一故障相测试引线;Nl一接地引线;SL低阻短ZGH 高压直流电源:K1、K2 开关:M处理单元:Il电流采集单元:Ul电压采集单元:U2输出电压测试单元;Ll非故障相测试引线:L2 故障相测试引线:Nl 接地引线;直阻比较法定位电桥一般智能化水平高、质量大、成本高,适用于新投运、在运电缆线路的故障定位。直阻比较法定位电桥主要由高压直流电源、处理单元、电压采集单元、电流采集单元、输出电压测试单元、开关及低阻短接线等组成,测试原理如图2所示。测试时,将直阻比较法定位电桥的非故障相测试引线、故障相测试引线分别连接非故障相电缆、故障相电缆,并在电缆测试末端采用低阻短接线短接,输入已知的电缆全长,通过手动或自动调节控制,分两步测量电缆测试端到故障点、故障点经电缆测试末端回到完好电缆的测试端两种工况下的直流电压、直流电流,计算得到两组直流电阻,通过处理单元自动计算、显示被测电缆的故障距离与全长的比例(或直接显示故障距离)。测试方法见附录A。说明:SL低阻短接线。图2典型直阻比较法定位电桥测试原理示意图5技术要求5.1 工作条件定位电桥工作条件要求如下: 环境温度:(-25+50); 环境相对湿度:90%; 电源频率:50Hz(I+l%);一电源电压:220V(1±10%)°注:在其他特殊环境条件下使用时,由设备使用单位与设备制造商双方协商。5.2 外观和要求5.21定位电桥外观一般要求如下: 外观应完好,无明显的变形和损伤;一所有电气设备的金属外壳应有接地端子,其有效截面面积不宜小于6mm2,应有易见、清晰、不易脱落的接地标志;一产品端子标志应正确、齐全,并符合图样要求; 所有开关及按钮灵活可靠。5.22蹒定位电桥铭牌应安装牢固、字迹清晰,铭牌上应体现以下信息:产品名称;一产品型号; 出厂编号; 出厂年月;一制造厂名;故隙定位比例测量范围。5.3 安全性能5.3.1 绝缘电阻故障定位电桥外置或内置高压直流电源的输入端及输出端对外壳及地之间的绝缘电阻不应小于20MQ。5.3.2 S故障定位电桥外置或内置高压直流电源的输入端对外壳及地之间应能承受2kV、Imin的工频电压,无击穿或闪络现象;定位电桥的高压输出端应能承受最大输出电压,历时IOmin无击穿或闪络现象。5.4 功能要求5.4.1 基本功能定位电桥基本功能应符合以下要求:高压直流电源能从零开始升压,且电压输出具备零位闭锁功能;具备急停功能,在紧急状态下可快速切断定位电桥的输入电源;具备显示定位比例的功能,5.42可选功能定位电桥的扩展功能宜符合以下要求:具备烧穿功能:一具备显示电压、电流测量结果的功能,且电压和电流的显示位数与电桥定位比例的最大允许误差相匹配; 具备自动调节电阻或测量回路电压、电流的功能,可自动计算故障距离或故障距离与电缆全长的百分比; 具备测量数据存储、查询、导出、传输功能; 内置可充电电池组,可为高压直流电源供电,供电时长宜不小于2h。5.5 性能要求5.5.1 Murray定位电桥5.5.1.1 定位比例Muray定位电桥的定位比例测量性能要求如下:测量范围:0%-100%;最大允许误差:不应超过±0.5%(绝对误差形式):测量重复性:不应超
