47届世赛江苏省选拔赛轨道车辆技术项目技术工作文件v1.1.docx

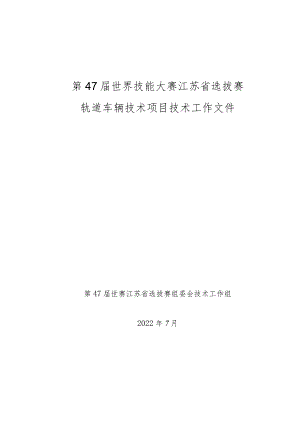

第47届世界技能大赛江苏省选拔赛轨道车辆技术项目技术工作文件第47届世赛江苏省选拔赛组委会技术工作组2022年7月目录一、技术描述4（一）项目概要4（二）基本知识与能力要求5二、试题与评判标准10（一）试题介绍101 .竞赛模块102 .试题命制的办法11（二）比赛时间及试题具体内容121.比赛时间安排122.试题122.1 模块A:受电弓的检修与控制试题122.2 模块B：客室车门的安装与调试试题152.3 模块C:车辆转向架检修试题182.4 模块D:车辆整车故障排查与处理试题19（三）评判标准221 .分数权重222 .评判方法223 .成绩排名24三、竞赛细则24（一）评分要求24（二）赛场纪律24（三）执裁回避制25（四）关于工具、仪表26（五）竞赛结果和成绩上报26（六）选手须知26四、竞赛场地、设施设备等安排27（一）赛场规格要求27（二）场地布局图28（三）基础设施清单281 .项目赛场提供设施、设备清单282 .项目赛场提供工具清单303 .项目赛场提供材料清单38五、安全、健康要求42（一）选手需自备的防护装备42（二）禁止携带的易燃易爆物品43（三）赛场通道44（四）赛场医药配备44（五）环境保护44（六）提倡绿色理念44（七）赛事安全措施要求44（八）选手安全作业事项45一、技术描述（一）项目概要轨道车辆技术综合体现了轨道交通行业对车辆技术专业高技能人才的职业能力要求，参赛团队由机械类、电气类检修的两名专业人员组成。竞赛内容涵盖轨道车辆部件检查与维修、控制气路维修、功能调试、故障处理等内容，选手需要完成受电弓系统、客室车门系统、转向架系统等车辆子系统的检修工作以及车辆的整体调试工作。考核选手安全作业、标准检查、缺陷判断、维护修理、图纸识读、安装工艺、设备调试等作业技能。轨道车辆技术广泛应用于轨道车辆新造、运营维护、检修等环节，伴随着轨道车辆全寿命周期，关乎列车的安全运营。轨道车辆技术从业人员需要在规定时间内进行高效率的工作，对车辆的各种运营故障提出通用的解决方案或预防方案，保障连续运营；在车辆运营里程或运营周期达到标准时，他们还要遵循车辆检修规程、车辆检修工艺标准开展车辆检修工作，检修车辆通常由专长于机械或电气检修的两个或多个专业技术人员相互协作完成，他们需要检修车辆高压受流及牵引系统、风源及制动系统、车门系统、转向架系统、空调系统等车辆子系统以及开展车辆的整体调试工作。通过他们实施车辆检查、保养、拆卸、安装、修理、调试和故障排除等一系列工作过程，可以确保车辆安全运行、准时送达货物和人员，从而提升运营、服务品质，降低运营商成本。（二）基本知识与能力要求本次竞赛不设单独的理论考试，对该项技能的知识和理解将通过选手的技能表现予以考核。对选手理论知识、工作能力的要求以及各项要求的权重比例，如下表所列：相关要求权重比例（%）1工作组织和管理5基本知识个人需要了解和理解： 轨道车辆检修维护规程 健康和安全方面的法律、法规和规定 制造商和政府批准的手册和数据 必须使用个人防护设备（PPE）的情况 现场工作环境的安全防护措施 材料的用途、用法、保养和安全储存 与使用环保材料、尽量减少废物和回收材料有关的可持续性措施 工作流程、时间管理、测量原则和成本分析原则 在所有工作实践中，分析、规划、准确性、检查和注意细节的重要性 在团队内工作，以及时、经济的方式完成任务的重要性 团队合作的重要性 团队环境中的个人角色和职责 团队成员的优势和局限性，以及如何组织团队以优化可用资源工作能力个人应能够： 持续并努力遵守健康和安全的标准、规章制度 识别并使用适当的参赛个人防护设备 做好场所防护措施，确保作业环境安全 在各个任务中能很好的应用专业技能 安全选择、使用、清洁、维护和储存所有工具和设备 安全选择、使用和储存所有材料 规划工作区域以最大限度地提高效率 保持工作区域干净整洁 使用最新版本的批准手册和数据，遵循车辆检修规定流程和程序在压力下建立并持续保持高质量标准和工作流程在团队环境中规划工作流程，以保证在给定时间段内安全的、成功的完成竞赛任务利用团队资源，最高效的组织和执行一系列任务2沟通和人际交往5基本知识个人需要了解和理解： 相关同事的角色和责任 建立和维护富有成效的工作关系的价值 建立和维护行业公认的态度的重要性 有效团队合作的人际交往技巧 迅速解决误解和矛盾的重要性 涉及工作环境及标准的人为因素工作能力个人应能够： 为团队积极做贡献，显示出对其他人福利和团队表现的关心和考虑 进行调查性讨论，例如解决技术问题 定期向同事通报/更新计划的维护程序 协商时间安排，尽量减少对工作/生产力水平的负面影响 针对自身绩效和团队其他成员绩效，积极并具有建设性的进行反馈 识别并响应其他支持组织，例如后勤供应商和工程管理机构3解决问题、创新及计划能力5基本知识个人需要了解和理解： 工作过程中可能出现的常见问题类型 区分区域标准、国家标准及国际最佳实践 解决问题的诊断方法 在解决问题过程中，遵循制造商最新版本的检修维护手册和文件的重要性 当前工业领域的趋势和前景，包括新材料、新方法和新技术 在团队环境中进行协作，制定安全、及时、经济的工作方案和计划的重要性工作能力个人应能够： 定期检查工作，尽量减少后期出现的问题 质疑不正确的指挥及规定，以防止出现问题 快速识别和分析问题，并遵循自我管理的流程，使用最新版本的制造商检修维护手册和文件 与司机进行故障诊断讨论，以确定技术问题的根本原因 坚持并展示解决复杂问题的弹性 展现尝试新方法和拥抱变化的意愿 解释和应用车辆运维程序 基于给定的环境及可用的资源，检查自我及团队中成员的工作，使其符合最佳实践4车辆机械部件检修、保养与调试35基本知识个人需要了解和理解： 制造厂商的车辆检修维护手册 车辆整体及其组成部件检修的标准规范、规程、方法等 车辆的组成及结构，主要包括：车顶、车体、司机室、客室、车底、贯通道等部分 车辆主要组成部件的结构原理和动作原理，特别是受电弓、车门、转向架等核心部件 车辆主要组成部件的检查、拆卸、安装、调节、保养和测试的正确程序 检查和维修工器具的方式和时机 检查和更新相关物料清单的方式和时机 作业中的危险元素，相应的安全防护措施工作能力个人应能够： 根据作业情况做好并保持个人和场地安全防护 识读并使用供应商所提供车辆及车辆部件的结构原理图、操作手册、检修维护手册 识别并寻找各种车辆检修的专用物料 识别、寻找并最优化的使用各种车辆检修工具 选择并正确和高效使用检查方法，例如：目视、触摸、测量及测试 选择和使用零部件维护方法，例如：除尘、清洗、润滑、调整、紧固及更换 按照检修规程检查车辆及其部件 识别车辆部件的缺陷和故障 使用正确的工具和方法拆解及组装车辆部件 测试车辆主要部件的机械动作，识别异常状态 调节车辆主要部件的动作、状态参数，使之符合技术要求 准确填写工作报告5车辆电气系统维护、保养与测试35基本知识个人需要了解和理解： 制造厂商的车辆检修维护手册 车辆各个电气系统维护、保养、测试的标准规范、规程、方法及其他考虑 轨道车辆的电气构造 车辆各个电气子系统的组成、工作原理、控制原理，主要包括：高压牵引系统、制动系统、电气辅助系统、车门控制系统、空调系统、网络及监控系统、火灾报警系统、乘客信息系统、照明系统 车辆电气安装布线工艺标准 车辆标准电气图例、图标、符号 电气仪器、仪表、工具、量具的作用及使用知识 电气材料知识电气作业中的危险因素，及相应的安全防护措施工作能力个人应能够： 根据作业情况做好个人和场地安全防护获取并使用供应商所提供车辆各个电气子系统的原理图、装配图、接线图、电气布局图、检修维护手册等 识别各种车辆电气元器件 选择并使用各种车辆电气仪器（含地面调试台、调试软件等）、仪表、工具及量具 选择并使用电气维护手段，例如：电气试验、测量、装配及布线 按照电气原理图、装配图、接线图及工艺标准完成车辆主要控制电路和控制气路的安装按照试验规程测试车辆各个电气子系统功能识别车辆各个电气子系统的工作状态并采取相应措施结合实际运营环境测试车辆整车电气功能准确填写工作报告6车辆故障诊断与处理15基本知识个人需要了解和理解： 列车网络控制系统及其数据 制造厂商的车辆检修维护手册 轨道车辆的电气构造 车辆各个子系统的组成、工作原理、控制原理，主要包括：高压牵引系统、制动系统、电气辅助系统、车门控制系统、空调系统、网络及监控系统、火灾报警系统、乘客信息系统、照明系统 车辆各个电气系统常见故障现象及处理方法 车辆标准电气图例、图标、符号 电气仪器、仪表、工具、量具的作用及使用知识工作能力个人应能够：寻找并应用供应商所提供车辆各个电气子系统的原理图、接线图、电气布局图、故障处理手册及其他信息 识别各种车辆电气元器件的目的和使用方法 识别列车各个网络状态、分析网络数据 识别车辆各个电气子系统的故障现象 分析并评估电气故障的原因、范围 通过试验、测量等手段，排查、定位电气故障点 通过接线、更换等手段解除故障，并能通过试验验证故障已排除 正确记录故障及处理过程合计100二、试题与评判标准（一）试题介绍1 .竞赛模块模块A：受电弓的检修与控制选手依据技术规程、图纸文件和考核点，对车辆受电弓的机械部件进行检查与维修，填写相关表格文件；然后完成受电弓空气管路气密性检测，还需要通过地面调试台完成受电弓的各项参数测试。考核选手技术规程、手册等文件的阅读、理解能力，协作完成标准化作业检查、部件缺陷判断、部件缺陷描述、部件更换、受电弓静态性能调节的能力，以及规范使用工量具的能力。主要考核任务包含：受电弓部件检查与维修、受电弓控制气路检修、受电弓动作参数调节与整定及受电弓电气功能测试。模块B：客室车门的安装与调试选手依据技术规程、图纸文件和考核点，完成客室车门外观检查、机械状态调节，使各项状态参数符合技术标准要求，依据客室车门性能要求文件，通过地面调试台完成客室车门的各项电气性能测试。考核选手正确理解文件和识图、理解车门技术性能参数的能力，确定车门参数测量的基准位置的能力，判断、确定参数调整量及准确调整的能力，规范使用工具与量具的能力。主要考核任务包含：客室车门部件安装、客室车门参数调节、客室车门外观检查及客室车门电气功能测试。模块C:车辆转向架检修选手依据技术规程、图纸文件和考核点，完成转向架的检查、机械件测量、部件拆卸安装。考核选手对手册文件的阅读、理解能力，选手安全作业、部件拆解与安装工艺、机械件测量以及正确检查、校验和使用工量具的能力。主要考核任务包含：转向架部件检查、转向架部件测量及转向架部件更换。模块
