建筑外墙外保温检验检测技术规程(征求意见稿）.docx

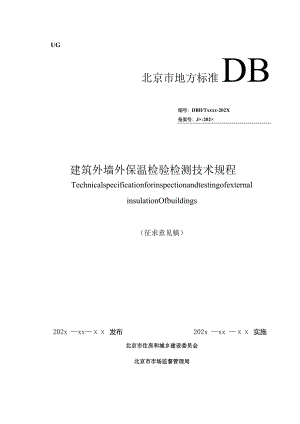

UG北京市地方标准DB编号：DBIl/Txxxx-202X备案号：J×-202×建筑外墙外保温检验检测技术规程TechnicalspecificationforinspectionandtestingofexternalinsulationOfbuildings（征求意见稿）202x xx 发布202x xx 实施北京市住房和城乡建设委员会北京市市场监督管理局北京市地方标准建筑外墙外保温检验检测技术规程TechnicalspecificationforevaluationandinspectionofexternalinsulationOfbuildings编号：DBlI/Txxx202X备案号：Jx202x主编单位：奥来国信（北京）检测技术有限责任公司北京城建科技促进会北京住总装饰有限责任公司批准部门：北京市市场监督管理局施行日期：20x年X月XH202X北京根据北京市市场监督管理局关于印发2023年北京市地方标准制定项目计划（京市监发20234号）的要求，规程编制组经广泛调查研究，认真总结实践经验,参考有关国内外先进标准，并在广泛征求意见的基础上，制定本规程。本规程的主要技术内容是：1总则；2术语；3基本规定；4外观质量；5粘结强度和粘结面积比；6系统构造组成和保温层厚度；7空鼓和渗漏；8锚栓抗拉承载力及分布；9检验。本规程由北京市住房和城乡建设委员会、北京市市场监督管理局共同管理，由北京市住房和城乡建设委员会归口并负责组织实施，由奥来国信（北京）检测技术有限责任公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送奥来国信（北京）检测技术有限责任公司（北京市顺义区顺于路高丽营段138号，邮编101318,联系电话Olo-81700898,邮箱:wangzhen5）。本规程主编单位：奥来国信（北京）检测技术有限责任公司北京城建科技促进会北京住总装饰有限责任公司本规程参编单位：建研建材有限公司北京建筑材料检验研究院有限公司中电投工程研究检测评定中心有限公司北京市建设工程质量第一检测所有限责任公司北京筑之杰建筑工程检测有限责任公司上海市建筑科学研究院有限公司哈尔滨工业大学本规程主要起草人员：本规程主要审查人员：1总则12术语23基本规定34外观质量44. 1一般规定44.2 检测设备44.3 检测方法44.4 检测结果55粘结强度和粘结面积比65. 1一般规定65.2 检测设备75.3 检测方法75.4 检测结果96系统构造组成和保温层厚度116.1 一般规定116.2 检测设备116.3 检测方法116.4 检测结果127空鼓和渗漏131.1 一般规定131.2 检测设备131.3 检测方法131.4 检测结果148锚栓抗拉承载力和分布158. 1一般规定158.2检测设备158.3检测方法158.4检测结果169检验179. 1一般规定179.2检验要求17本规程用词说明19引用标准名录20附：条文说明20Contents1 GeneralProvisions12 Terms23 Basicrequirement34 AppearantQuality44.1Generalrequirement44.2Inspectionequipment44.3InspectionMethod44.4InspectionResults55PasteStrengthandPastearearatio65.1Generalrequirement65.2Inspectionequipment75.3InspectionMethod75.4InspectionResults86ConstructiveofSystemandInsulationLayerThickness116.1Generalrequirement116.2Inspectionequipment116.3InspectionMethod126. 4InspectionResults127HollowingandLeakage137. 1Generalrequirement137. 2Inspectionequipment137. 3InspectionMethod137. 4InspectionResults148TensileCapacityandArrangementofAnchors158. 1Generalrequirement158. 2Inspectionequipment158. 3InspectionMethod158. 4InspectionResults169Evaluation179. 1Generalrequirement179. 2Evaluationrequirement17Explanationofwordinginthisstandard191.istofquotedstandards20AdditionzExplanationofprovisions211总贝!1.0.1为规范建筑外墙外保温工程的检验检测，保证外墙外保温检验检测的科学性，统一技术要求，制定本规程。1.0.2本规程适用于北京市行政区域内新建、改建、扩建和既有建筑外墙外保温工程的现场检验检测。1.0.3建筑外墙外保温工程检验检测除应符合本规程外，尚应符合国家和北京市现行有关标准的规定。2术语2.0.1外墙外保温工程engineeringofexternalthermalinsulation将外保温系统通过施工或安装，固定在外墙外表面上所形成的建筑构造实体，简称外保温工程。2.0.2外墙外保温系统externalthermalinsulationcompositesystem由保温层、防护层和固定材料构成，并固定在外墙外表面的非承重保温构造的总称，简称外保温系统。2.0.3红外热像法infraredthermography利用红外热成像装置将外保温系统表面的温度分布拍摄成可视图像，并进行分析以识别外保温系统的热工缺陷、空鼓、渗漏的方法。2.0.4敲击回波法knockingechomethod通过外力激振探测外保温系统面层振动频率的不同来识别空鼓位置、面积和分布的方法。2.0.5高频雷达探测法high-frequencyradardetectionmethod基于电磁波反射原理，采用7-8GHz的超高频雷达对外保温系统进行断层扫描,获得砂浆分布、粘结面积及对外保温系统内部缺陷识别定位的一种雷达检测方法。3基本规定3.0.1外保温工程的检验检测，现场涉及高空作业时，应符合现行行业标准建筑施工高处作业安全技术规范JGJ80的相关规定。3.0.2外保温工程的检验检测，应按下列程序进行：1进行初始调查、现场查勘和资料搜集；2制定检验检测方案并经有关各方确认；3利用相关仪器设备开展现场检测活动；4检测数据处理及分析（必要时可返场复测），给出检测结果；5检测结果分析；6出具检验检测报告。3.0.3初始调查、现场查勘应查阅工程设计文件及相关的施工报验资料，现场调查外保温工程外观现状及缺陷情况。3.0.4检验检测方案应包括目的、范围和委托方要求、依据标准、仪器设备、检测内容及方法（含检验批的划分、抽样方法及数量）、进度计划、人员及检测区域的安全保障措施等。3.0.5外保温工程的检验检测报告应包括但不限于下列内容：1工程概况；2检测目的、范围和内容；3检测依据，包括相关标准、规范及委托方提供的资料；4检测仪器设备；5抽样情况、测点的布置；6检测区域和内容；7检测数据及结果；8检验结论。3.0.6现场检测工作完成后，有关方应对在检测过程中所形成的外墙损坏（如外墙保温系统切割孔、钻孔等）及时进行修复。4外观质量4.1 一般规定4.1.1 本章适用于建筑外墙外保温工程外观质量的检测。4.1.2 外保温工程的外观质量检测内容可根据检测目的或委托方要求进行选择，宜包括以下内容：1对薄抹灰外墙面的裂缝、防护层空鼓鼓包、渗水痕迹、面层粉化掉色、起皮、泛碱情况；2饰面层为饰面砖时饰面砖的脱落情况，防护层的开裂情况；3各部位质量现状，包括阴阳角、门窗洞口、女儿墙、空调板、檐口、变形缝、分格缝等节点的变形、脱层、开裂情况；4保温材料的板痕、变形等外观缺陷；5当工程设计有托架时，应检查托架处的外保温工程的缺陷情况；6当有防火隔离带设计时，应检查防火隔离带部位的开裂、空鼓、变形及脱落等缺陷情况；7当工程设计有穿过外保温工程安装的设备、穿墙管线时，应检查该处的保温工程的缺陷情况；8外保温工程的破损、脱落及修补情况，应核查发生的部位、面积、破损等；9改建、扩建工程的外保温墙面施工缺陷。4. 2检测设备4.1.1 钢卷尺精度宜为1mm。4.1.2 可见光图像成像仪像素不宜小于1亿，最小分辨率不宜大于0.1mm。4.1.3 非接触式影像综合分析仪最小分辨率不宜大于0.1mm,测量精度宜不大于0.02mm,具有分析标定功能。4.1.4 地面三维激光扫描仪测距精度不宜超过±5mm°4 .3检测方法4.1.1 外观质量可采用目测或仪器检测的方法。目测时应保证被检部位在清晰可视的范围内。4.1.2 距离较远、高度较高区域的检测，可使用望远镜、高空升降车、吊篮、爬墙机器人等设备。4.1.3 检测中应对外墙损坏的部位、类型、程度进行检查、记录。4.1.4 对目视发现的裂缝、渗水、面层粉化掉色、起皮、泛碱等缺陷的大小可使用钢卷尺测量或可见光图像成像仪、非接触式影像综合分析仪检测缺陷的尺寸、数量。表面开裂的，应检查其开裂界面及发展程度。5 .4检测结果5.1.1 对新建、改建、扩建工程外墙饰面层的施工质量应符合设计要求及施工时期执行的相关规范的规定。既有工程外墙饰面层的外观质量应根据委托要求进行检测并记录。5.1.2 外墙体墙面因火灾、冻融以及人为等因素造成的损坏，应记录其损坏程度及范围。5.1.3 检测的结果应保留相应的照片或影像记录。5粘结强度和粘结面积比5.1 一般规定5.1.1 本章适用于建筑外墙外保温工程中构造层之间粘结强度、粘结面积比的检测。5.1.2 对于外保温工程，粘结质量检验批划分应符合下列规定：1采用相同材料、工艺和施工做法的墙面，扣除门窗洞口后的保温墙面面积划分检验批；2检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理单位或建设单位协商确定。5.1.3 饰面砖粘结强度的抽样数量及标准块尺寸应符合下列要求：1以每I(Xx)m2同类保温系统为一个检验批，不足100()m2以应按I(MM)n计，对饰面前粘结强度检测时不应少于3个测点；2抽样点应均匀分布在建筑各面墙上以及单片墙区域内，取样间距不得小于500mm,标准块尺寸95mm×45mm×(68)mm或40mm×40mm×(68)mm5.1.4新建、改建、扩建外保温工程基层与粘结剂间粘结强度的抽样数量及标准块尺寸应符合下列要求：1在保温板材粘贴完工28d后进行，取样部位随机选取5处进行试
