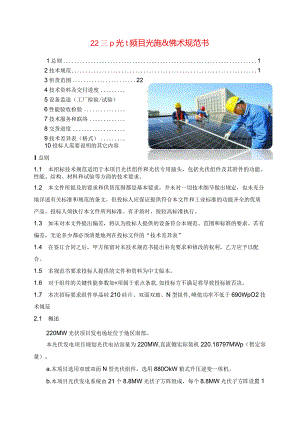

220MWp光伏项目光伏组件技术规范书.docx
22三p光t频目光施&怫术规范书1总则12技术规范13供货范围224技术资料及交付进度5设备监造（工厂检验/试验）6性能验收检验7技术服务和联络8交货进度9技术差异表（格式）10投标人需要说明的其它内容1总则1.1 本招标技术规范适用于本项目光伏组件和光伏专用插头，包括光伏组件及其附件的功能、性能、结构、材料和试验等方面的技术要求。1.2 本文件所提及的要求和供货范围都是基本要求，并未对一切技术细节做出规定，也未充分地详述有关标准和规范的条文，但投标人应保证提供符合本文件和工业标准的功能齐全的优质产品。投标人须执行本文件所列标准。有矛盾时，按较高标准执行。1.3 如未对本文件提出偏差，将认为投标人提供的设备符合本规范、范围和标准的要求。若有偏差，无论多少都必须清楚地列在投标文件的“技术差异表”1.4 在签订合同之后，甲方保留对本技术规范书提出补充要求和修改的权利，乙方应予以配合。1.5 本规范书要求投标人提供的文件和资料为中文版本。1.6 对于组件的关键性能参数加*项属于重点条款,如投标方不满足将导致投标被否决。1.7 本次招标要求组件单晶硅210硅片、双面双玻、N型组件,峰值功率不低于690WpO2技术规范2.1 概述220MW光伏项目发电场址位于地区南部。本光伏发电项目规划光伏电站容量为220MW,直流侧实际装机220.18797MWp（暂定容量）。a.本项目选用双玻双面N型光伏组件，选用880OkW箱式升压逆变一体机。b.本项目光伏发电系统由21个8.8MW光伏子方阵组成，每个8.8MW光伏子方阵设置1台880OkVA箱式升压逆变一体机。本项目采用平单轴跟踪支架方案IP方案。2.1.1 目的和范围本规范的目的是为满足220MWp光伏项目太阳能光伏电站所需的光伏电池组件设备及其相关服务的要求。本次招标范围包括光伏组件及配套接插件和附属配件、备品备件、专用工器具等。投标人保证提供的设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本招标文件的要求。2.1.2 工作概要a.投标人负责光伏电池组件的设计、制造、运输、交付、安装指导、调试、十年质保期服务。b.投标人应当向业主提供光伏电池组件及相关附件；用于电站安装、试运行、运行和维护的支持性和监督性的服务；光伏电池组件设计、制造、安装指导、调试、验收；相关培训和十年的质保期服务。投标人应按合同要求对其所供的设备提供咨询和监督服务。c.投标人保证提供的设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本招标文件的要求。2.1.3 语言投标人与招标人和本项目涉及的其他方机构之间的所有文件、信函、传真、电子邮件、图纸及信件均以中文为准，并提供俄文版本。无论何时需要对合同条款进行编写、标注也应使用中文和俄文，无论采用何种语言，最终均以中文为准（如招标人在合同执行阶段需要厂家提供其他资料，投标人应无偿提供）。2.1.4 单位所有的技术资料和表格，所有的图纸和所有的仪器都应使用国际单位制。2.1.5 标准和规程合同设备应符合本技术条款的要求，本技术规范未作规定的要求按照下述标准执行。除本规范对标准和规程另有规定，合同项下所使用和提供的所有设备、器件、材料和所有设计计算及试验应根据以下最新版本的标准和规程或经批准的其他标准或同等的适用于制造国的其他相关标准，需要满足当地标准。如提供的设备或材料不符合如下标准，其建议标准和以下标准之间的所有详细区别应予以说明，投标人应就其可能影响设备设计或性能内容的标准用中文文本提供给招标人，供其批准。标准的使用等级顺序如下:国际电工委员会标准:IEC61215-2:2021地面用晶体硅光伏组件设计鉴定和定型IEC61345-1998太阳光伏组件的紫外试验IEEE1262-1995太阳光伏组件的测试认证规范IEC61730-1-2016光伏组件安全鉴定：第1部分：结构要求IEC61730-2-2016光伏组件安全鉴定：第2部分：试验要求IEC60904-7:2019光伏器件第7部分：光伏器件测试中引入的光谱失配计算IEC60904-9:2020光伏器件第9部分：太阳模拟器性能要求IEC61853地面光伏组件的性能试验和能量分级IEC60068-2-78:2001电工电子产品基本环境试验规程试验Cab：恒定、湿热试验方法IEC60891-2009光伏器件.测定I-V特性的温度和辐照度校正方法用规程IECTS62804-1-1:2020光伏组件.潜在诱发退化检测的试验方法.第1-1部分:晶体硅.分层GB2297-1989太阳光伏能源系统术语GB6497-1986地面用太阳电池标定的一般规定GB 6495.1-1996光伏器件第1部分：光伏电流一电压特性的测量GB 6495.2-1996光伏器件第2部分：标准太阳电池的要求GB 6495.3-1996光伏器件 第3部分：地面用光伏器件的测量原理及标准光谱辐照度数据GB 6495.4-1996晶体硅光伏器件的I-V实测特性的温度和辐照度修正方法GB 6495.5-1997光伏器件 第5部分：用开路电压法确定光伏(PV)器件的等效电池温度(ECT)GB 6495.7-2006光伏器件第7部分：光伏器件测量过程中引起的光谱失配误差的计算GB 6495.8-2002光伏器件 第8部分：光伏器件光谱响应的测量GB 6495.9-2006光伏器件 第9部分：太阳模拟器要求GB 20047.1-2006光伏(PV)组件安全鉴定第1部分：结构要求GB 20047.2-2006光伏(PV)组件安全鉴定第2部分：试验要求GB/T6497-1986地面用太阳电池标定的一般规定GB/T9535-1998地面用晶体硅光伏组件设计鉴定和定型GB/T14009-1992太阳光伏组件参数测量方法GB/T18912-2002太阳光伏组件盐雾腐蚀试验GB/T11009-1989太阳电池光谱响应测试方法GB/T11010-1989光谱标准太阳电池GB/T11012-1989太阳电池电性能测试设备检验方法GB/T2421-1999电工电子产品基本环境试验规程总则GB/T2423.29-1999电工电子产品基本环境试验规程试验U：引出端及整体安装强GB/T2828-2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T4749.1-1984电工电子产品自然环境条件温度与湿度GB/T19394-2003光伏组件紫外试验GB/T13384-1992机电产品包装通用技术条件GB/T191-2008包装运输图示标志行业标准：SJ/T2196-1982地面用硅太阳电池电性能测试方法SJ/T9550.29-1993地面用晶体硅太阳电池单体质量分等标准SJ/T9550.30-1993地面用晶体硅太阳光伏组件质量分等标准SJ/T10173-1991TDA75单晶硅太阳电池SJ/T10459-1993太阳电池温度系数测试方法SJ/T11061-1996太阳电池电性能测试设备检验方法SJ/T11209-1999光伏器件第6部分标准太阳光伏组件的要求2.2 技术要求2.2.1 光伏组件2.2.1.1 组件总体要求（1） 太阳电池组件须按照IEC61215,IEC61730,ULl703等标准要求，通过国际知名第三方认证机构及国家批准的权威认证机构的产品认证，包括但不限于TUV,UL,MCS,ICIM,CGC金太阳等认证。（2） 光伏组件关键部件及原材料有单独认证要求的，如接线盒、引出线缆和连接插头等，需要单独获得国际知名第三方认证机构及国家己批准的权威认证机构的认证。（3） 光伏组件选用的关键部件和原材料型号及厂家应与认证产品一致。（4） *投标人提供的光伏组件标称功率公差为0+3%或0-5W。组件的转换效率应21.6%（以组件边框面积计算转换效率），背面功率不低于正面的70%。组件的首年衰减不得高于1%，老化衰减不得高于04%年。组件双面率不得低于80±10%。2.2.1.2 外观要求（1）光伏组件的边框应整洁、平整、无破损，边框连接点应连接牢固，无毛刺、无腐蚀斑点，应具备完整的接线孔和安装孔。（2） 光伏组件的正面应整洁、平直，无明显划痕、压痕、皱纹、彩虹、裂纹、不可擦除污物、开口气泡等缺陷。（3）组件内部不允许有明显异物，电池片表面上的异物面积1mm2,长度5mm,数量2个；不在电池片上的异物面积2mm2,长度5mm,数量2个（4） 背板不得有明显划痕、碰伤、鼓包，电池片外露等缺陷。（5） 电池片表面无斑点、可视裂纹、崩边、崩角、缺口、虚印、漏浆、水印、手印、油污、划痕、隐裂，断栅等缺陷。（6） 在100OlX等效照度下，裸眼视力不低于1.2,距离组件1.5米观测，同一电池片内及同一组件中的不同电池片间不可出现明显色差。其中，单晶硅电池片只能出现一种颜色。（7） 带电体至玻璃边缘的距离应符合IEC61730且不低于10mm。（8） 光伏组件的电池与互连条排列整齐，无脱焊、无断裂、无褶皱。焊锡带与电池片连接无偏移。（9） 光伏组件不允许存在任何位置的气泡或脱层。（10）组件的接线盒与组件的连接应牢固，无明显的松动。接线盒盖与盒体连接应保证接线盒处于密封。连接器应有明显的极性标识。（11） 组件应具有以下内容的清晰并耐久的标识：制造商的名称、代号或品牌标志；组件的类型或型号；组件的生产序列号；组件适用的系统最大电压；按IEC规定的安全等级，若适用；标准测试条件下（STC）的开路电压、短路电流、IEC61730-2中MST26验证的最大过流保护值；推荐的最大串联和并联组件数；产品应用等级等。2.2.1.3 性能要求（1） 初始安装的晶体硅组件在标准条件下（大气质量AMI.5、100OW/m2的辐照度、25的电池工作温度）的全光照面积下光电转换效率（含组件边框面积）单晶硅>19%o（2） 应提供组件选用的电池片、背板、EVA、POE、玻璃面板、焊接材料、接线盒和连接器等原材料和零部件的性能测试报告（组件供应商提供）。2.2.1.4 测试认证要求（1）晶体硅光伏组件须分别按照IEC61215/IEC61730的标准要求，通过国家批准的认证机构和国际权威认证机构的认证，如果光伏组件原材料和零部件与获得认证产品不一致，须重新认证。（2） 晶体硅光伏组件须按照或严于IEC62804的要求通过CNAS认可的第三方机构的PID测试或认证。（3） 根据地面用晶体硅组件所应用的具体地区的环境特点，应参照相关行业标准，通过CNAS认可的第三方机构不限于以下一项或几项的测试或认证（测试参数和流程可根据具体环境特点进行调整）：高温高湿、温湿度变化剧烈区域：加严环境试验，建议测试参数如下：表1：高温高湿从严测试参数序号测试项目IEC61215IEC61215从严1湿热试验温度85、湿度85、循环100oh温度85、湿度85、循环150Oh2热循环200温度-4085、循环200次*6h温度-4085、循环400次*6h3湿冻试验温度-4085、循环10次*24h温度-4085、循环40次*24h高海拔区域:加严UV测试（波长在28Onm到385nm范围的紫外辐射为60
