重力坝健康监测系统解决方案.docx

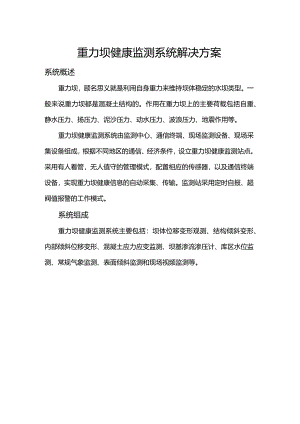

重力坝健康监测系统解决方案系统概述重力坝，顾名思义就是利用自身重力来维持坝体稳定的水坝类型。一般来说重力坝都是混凝土结构的。作用在重力坝上的主要荷载包括自重、静水压力、扬压力、泥沙压力、动水压力、波浪压力、地震作用等。重力坝健康监测系统由监测中心、通信终端、现场监测设备、现场采集设备组成，根据不同地区的通信、经济条件，设立重力坝健康监测站点。采用有人看管，无人值守的管理模式，配置相应的传感器，以及通信终端设备，实现重力坝健康信息的自动采集、传输。监测站采用定时自报、超阀值报警的工作模式。系统组成重力坝健康监测系统主要包括：坝体位移变形观测、结构倾斜变形、内部倾斜位移变形、混凝土应力应变监测、坝基渗流渗压计、库区水位监测、常规气象监测、表面倾斜监测和现场视频监测等。监测项目监测项目监测设备采集设备监测方法产品型号坝体位移变形GNSS位移监测站全自动监测站测量水平位移和沉降下陷QY-19结构倾斜变形在线式测斜仪全自动监测站岩体内部滑带、剪切面错动等QY-20坝体接缝、表面裂缝变形远程倾斜位移监测仪全自动监测站裂缝两端固定测相对变化QY-18混凝土应力应变监测应变传感器网关、节点振弦式传感器监测CG-74渗流渗压监测渗压传感器网关、节点投入式压力探头测量法CG-75库区水位监测投入式液位变送器网关、节点投入式水位探头测量法CG-37常规气象环境监测小型气象站全自动监测站雨量、风速风向、空气温湿度数据实时监测儿03倾斜角度监测双轴高精度倾斜传感器网关、节点滑带、剪切面表面倾斜监测CG-7OA视频监控视频监测站全自动监测站视频野外自动实时监测QY-21系统优势1.实时采集多种监测数据，包括地表变形、内部变形、浸润线（渗流渗压）、雨量、库水位、空气温湿以及视频图像等数据。2、实现监测数据，自动采集、传输、存储、分析及预警。3、监测点管理时可据需要增加多种接口不同类型传感器，系统兼容性强。4、数据展示直观、操作简便、报表展示，支持相关性分析曲线。5、可设置多级报警，支持弹出软件窗口报警、短信报警及声光报警等功能。6、直接登录网页即可查看监测数据和状态，以保证相关人员能及时的掌握水库运行状况。实景照片云平台界面展示1.坝体位移、结构倾斜、坝体裂痕、库水位、环境气象、视频监控等各种监测设备的数据采集展示2、具备实时数据查询、自动存储历史数据、历史曲线信息、参数设置、预警设置等功能，并支持视频实时监控与现场照片抓拍3、提前预设多级的预警值，变形达到预警值立即报警4、远程监测现场监测设备的在线状态
