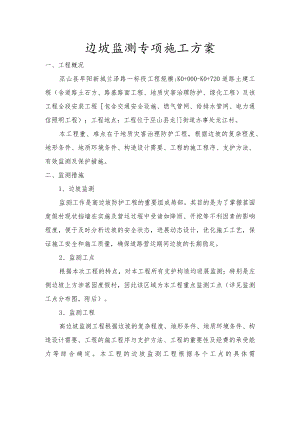

边坡监测专项施工方案一、工程概况巫山县早阳新城兰泽路一标段工程规模:K0+000-K0+720道路土建工程（含道路土石方、路基路面工程、地质灾害治理防护、绿化工程）及该工程全段安装工程包含交通安全设施、燃气管网、给排水管网、电力通信照明工程）；工程地点：工程位于巫山县龙门街道办事处龙江村。本工程重、难点在于地质灾害治理防护工程，根据边坡的复杂程度、地形条件、地质环境条件、构造设计需要、工程的施工程序、支护方法、有效监测及保护措施。二、监测措施1、边坡监测监测工作是高边坡防护工程的重要组成局部。其目的是为了掌握茗园度假村现状挡墙在实施及营运过程中受诸如降雨、开挖等不利因素的影响程度，便于及时分析边坡的安全状态，进展动态设计，优化施工工艺，保证施工安全和施工质量，确保道路营运期间边坡的长期稳定。2、监测工点根据本次工程的特点，对本工程所有支护构造均进展监测；特别是左侧边坡上方涉茗园度假村，因此该区域为本工程重点监测工点（详见监测工点分布图，附后）。3、监测工程高边坡监测工程根据边坡的复杂程度、地形条件、地质环境条件、构造设计需要、工程的施工程序与支护方法、工程的重要性及经费的承受能力等综合确定。本工程的边坡监测工程根据各个工点的具体需要选定，根据边坡情况制定监测方案。三、监测实施流程边坡监测工作与边坡施工需要反复穿插开展，为了使边坡监测工作与边坡施工作业协调一致，特制定如下作业流程：监测资料1、资料报送程序2、资料报送内容2.1、 人工巡视记录表；2.2、 坡面变形观测点埋设考证表；2.3、 裂缝观测点埋设考证表；2.4、 坡面观测点观测记录表；2.5、 裂缝观测记录表；2.6、 报警联系函四、监测方案1、人工巡视和裂缝观测：人工巡视是一项经常性的工作，我标将安排专人坚持每天进展巡视。当坡体外表发现裂缝时监测组及时在裂缝处埋设裂缝观测装置，通过观测裂缝的变化过程和变化规律来分析坡体的变形情况和破坏趋势。2、坡面观测：高边坡坡面的变形观测是指在平台上设置坡面变形观测点，利用精度为2的全站仪进展观测，采用直角坐标法量测。通过数据处理分析，分析坡面几何外观的变化情况，绘制坡面各点在施工过程中的水平位移变化情况，从而了解边坡滑动范围和滑动情况，提供预警信息，它是一种简单，直接的宏观监测方法。3、高路堤沉降观测和水平位移观测：沉降观测主要通过埋设沉降板观测路基的沉降情况，通过数据分析指导施工；水平位移观测主要为地面水平位移，采用位移边桩观测。五、报警方法2.7、 控制标准；边坡稳定性评价主要根据以下几点进展综合判断：1.1、 最大位移速率小于2mmd;1.2、 边坡开挖停顿后位移速率呈收敛趋势；1.3、 坡面、坡顶有无开裂，裂缝的变化趋势若何；在实际监测的过程中如果出现有上述一点或几点现象时，都应引起注意，及时对各项监测内容作综合分析，并通过其他工程的监测资料相互进展对照、比较，以进一步讨论边坡的稳定性，以便及早发现安全隐患情况，采取相应的补救措施。2、报警流程2.1、 报警工作及稳定控制按照资料报送程序执行；2.2、 普通监测的边坡稳定性由我标监测组作为主要控制方，第三方予以辅助并在必要时提供稳定性协助判别。重点监测断面由第三方监测单位与我标监测组共同完成。2. 3、普通边坡监测指标超过控制标准并经综合判定边坡具有失稳不安全时，及时填写报警联系函并立刻提交驻地监理。六、监测技术要求1、人工巡视巡视检查是边坡监测工作的主要内容，它不仅可以及时发现险情，而且能系统地记录、描述边坡施工和周边环境变化过程，及时发现被揭露的不利地质状况。工程部将坚持每天安排专人进展巡视，巡视的主要内容包括：2.1、 边坡地表有无新裂缝、坍塌发生，原有裂缝有无扩大、延伸；2.2、 地表有无隆起或下陷，滑坡体后缘有无裂缝，前缘有无剪出现，局部楔形体有无滑动现象；2.3、 排水沟、截水沟是否畅通、排水孔是否正常；挡墙根基是否出现架空现象，原有空隙有无扩大；1.5、有无新的地下水露头，原有的渗水量和水质是否正常。2、裂缝监测2.1、 测点设置：裂缝一般产生在边坡平台和边坡体边缘，局局部布在边坡体上构造层，人工巡视中在发现裂缝的位置埋设裂缝监测点。如果边坡在开挖过程中坡面没有出现裂缝那么此类测点无需布置。人工巡视发现裂缝后及时埋设（2天内完成），测点间沿裂的间距以20"30m为宜，其方向平行滑坡的主滑方向或边坡的位移方向（不一定垂直裂缝）。2.2、 埋设要点：首先，在裂缝的两边稳定土体内开挖一个A4纸平面大小的洞约50Crn深，之后用混凝土浇注至地面高度，用两块长方形铁片分别埋设在裂缝两边的混凝土内，并使这两块铁片在裂缝处互相搭接约50CnI长，在搭接处用红油漆涂色。2.3、 测试要点：由于一般的裂缝变形是微小而且蠕变的，本工程选择游标卡尺对边坡的变形裂缝进展监测。如果裂缝变形增大，那么在搭接处两块铁板的红油漆涂色处就会产生一个缝隙，用游标卡尺测出这条缝隙的宽度数据，该数据作为所测边坡裂缝增加的宽度。3、坡面观测观测网采用方格形网络，边坡体上的观测点布置在各级边坡平台上，每级平台不少于5个，观测点间距为1530%对可能形成的滑动带、重点监测部位加深加密布点。当同一边坡上有深层位移观测点时，坡面上其中一条纵向观测线与深层位移观测点在同一直线上，以便观测数据的相互验证和比照分析。监测点在挖除表土后开挖一0.5m×0.5m的孔约80cm深，用钢筋舲浇注底盘至地面高度，在底盘中心埋设一根钢筋，钢筋头伸出底盘约0.5cm,钢筋顶端设标记作为监测基点。坡体上的监测点同样按照上述方法埋设。观测点埋设完毕后，稳定2-3天之后再进展初测。对石质边坡利用稳固石块作为观测标记代替观测桩。监测基点设置在稳定的区域并远离监测坡体，防止在松动的表层上设点。测点埋设在边坡开挖前完成。4、沉降观测和水平位移观测沉降观测采用沉降板，沉降板底槽平整，其下铺设60cm×60cm的砂垫层，沉降板的金属测杆套管和接驳的垂直偏差率不大于1.5%,每断面按设计分左中右安置沉降板。水平位移观测采用位移边桩，位移边桩埋设在路堤两侧趾部，每侧2个。50100米设置一监测断面，在潜在沉降和位移较大地段加密设置监测断面。5、监测频率边坡及其支护构造监测工作时间主要为施工期和使用初期，总的监测时间应为工程建成使用后不少于两年。监测频度应与施工和降雨量相适应，在雨季、边坡开挖期间和已出现变形破坏时应加密观测。连续3日降雨量大于50mm日时，应连续观测3次，间隔时间不大于2天。竣工后监测次数可减少。七、人员及仪器设备我标段成立以技术负责人为组长的监测小组，测量员、施工员及安全员为成员，共4人，采用南方全站仪和苏光水准仪进展监测。八、监测设施保护为保证监测工作到达“三性，即准确性、及时性与连续性，测点保护很重要。测点保护是多方面的事，需要各团队共同努力。在每观测点设置醒目标志，提醒土方、锚杆、锚索、绿化等施工注意保护测点。监测仪器的完好性对监测工作十分重要，必须采取有效措施对现场所埋设的仪器与测点进展保护，对损坏观测点，在监理确认下进展及时修复，并做好修复记录，采取以下保护和恢复措施。1、在各监测断面及监测点处竖立标示牌，在标杆上作醒目的警示，尽量减少外露测杆数量，外露沉降标杆用套管加以保护，标杆露出路基面高度不大于50cmo2、做好施工期间现场指挥管理工作，防止仪器或测点破坏，对于裂缝测点或坡面测点的损坏应在2日内修复，对测斜管及锚力计损坏应及时通知第三方并尽快进展恢复和复测工作，确保监测数据的连续性和有效性。3、测斜管按照埋设要点要求准确定位，锚索施工中应保证钻孔方向，防止钻孔时破坏测斜管。4、路基填筑时，沉降套管四周用人工夯实，防止机械对沉降套管的碰撞破坏。九、突发事件的处理当观测值骤然加大时，或山体产生裂缝、滑坡等突发事件时，应立即用或OA平台通知业主、甲方、总监等有关人员，并提出处理意见。此外，立即填写？停顿施工通知书？呈交业主、总监办、承包人签收。以便采取相应措施以减少损失。同时观测人员应立即赶赴现场,进展24小时跟踪监测。十、监测安全管理因边坡监测往往坡度较陡，且高度较大，监测过程中的安全问题比路基监测要突出，因此，在进展高边坡监测过程中必须重视监测人员的安全问题。本次监测主要从以下三个方面开展安全监测工作。1、加强安全生产教育1.1、 认真贯彻执行国家、部省、市有关安全的方针政策、规章、对职工进展安全教育和培训，结实树立“安全第一，预防为主的思想。1.2、 针对本工程特点，定期进展安全教育，强化作业人员安全意识，使作业人员掌握安全生产必备的基本知识和技能。未经安全教育的监测人员不准上岗。1.3、 通过安全教育，增强作业人员安全意识，树立“安全生产,人人有责的观念，提高作业人员遵守施工安全规章的自觉性，认真执行安全操作规程，做到：不违章指挥，不违章操作，保护自己，保护他人，提高安全防护意识和自我防护能力。2、做好监测施工现场安全措施2.1、 进入施工现场的监测人员，必须佩戴安全帽等防护用品。在上高边坡进展监测时必须佩戴一定的安全防护用品，如安全绳，穿防滑安全鞋等，在埋设监测仪器时，必要时在边坡的临空面四周应布设安全网。2.2、 指定专人查询近期天气情况，遇到五级以上大风，暴雨等恶劣天气，一律制止室外作业，特别是在大风季节，更应严密关注气象信息，做好各项安全防护措施。2.3、 在埋设仪器和监测时要注意和边坡施工穿插作业的安全，既要自身防护防止施工作业机械伤人，也要防止监测施工中对施工人员的伤害。2.4、 在高边坡上进展观测，监测人员必须搞好自身安全的防护工作，要做到“走到不看景，看景不走路。雨天或雨天过后五天以内在高边坡处进展观测时，必须由专职安全员在安全地段监视被测土体的开展势态，提前告知监测人员作好撒离准备，以策安全。3、制定相关应急预案严格履行工程部整合型体系方针，针对本工程的施工实际，制定不安全作业点的安全技术措施，对不安全因素和环境因素进展识别和评价，制定突发事故应急预案。应急措施中，配备车辆、手机与一些急救器材，收集齐全报警如：报警：110、巫山县人民医院医疗急救：023-57682643(120),龙门街道值班点话：023-57623190；具体实施按本工程上报的应急预案执行。
