轨道交通声屏障施工管理规范.docx

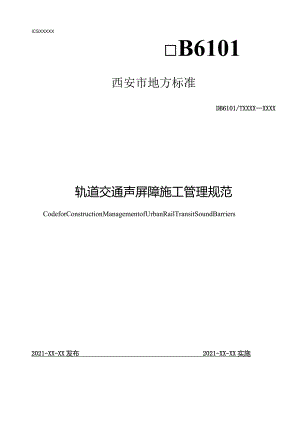

ICSXXXXXB6101西安市地方标准DB6101/TXXXXXXXX轨道交通声屏障施工管理规范CodeforConstructionManagementofUrbanRailTransitSoundBarriers2021-XX-XX发布2021-XX-XX实施西安市市场监督管理局发布前言H1总则12术语22.1技术管理22.2安全管理22.3质量缺陷22.4工程施工质量22.5管理22.6进场管理22.7声屏障22.8原材料22.9成品22.10观感质量22.11返修22.12返工33基本规定44技术管理54.1一般规定54.2预埋件54.3立柱64.4金属吸、隔声屏64.5透光隔声屏64.6附属件75质量管理85.1 一般规定85.2 各阶段质量管理规定95.3 工序质量控制目标116安全管理146. 1营业线安全管理147. 2机械安全管理148. 3高处作业安全管理169. 4吊装作业安全管理16附录A分部工程、分项工程和检验批划分及检验项目18附录B一般项目正常检验一次抽样判定18附录C质量管理记录表19附录D施工现场质量管理检查记录26本标准用词说明28引用标准名录29条文说明30CONTENTSFOREWORD错误!未定义书签。1GENERAL2 TERM23 BASICREGULATIONS44 TECHNICALMANAGEMNET54.1 Generalprovisions54.2 BUILT-INFITTING54.3 UPRIGHTPOST64.4 Metalsoundabsorptionandsoundinsulationscreen64.5 1.ight-transmittingsoundinsulationscreen64.6 Accessories75 QUALITYMANAGEMENT85.1 Generalprovisions85.2 5Qualitymanagementregulationsateachstage95.3 Processqualitycontrolobjectives116 SAFETYMANAGEMENT146.1 Safetymanagementofoperatingline6.2 Safetymanagementofmachinery6.3 Safetymanagementofworkingatheight6.4 SafetymanagementofhoistinglinesAPPENDIXADIVISIONOFDIVISIONALPROJECTS,SUBDIVISIONAL-PROJECTSANDINSPECTIONLOTSANDINSPECTIONITEMS18APPENDIX B SINGLESAMPLINGJUDGMENTFORNORMALINSPECTIONOFGENERALITEMS18APPENDIX C QUALITYMANAGEMENTRECORDFORM19APPENDIX D CONSTRUCTIONSITEQUALITYMANAGEMENTINSPECTIONRECORD26EXPLANATIONOFTERMSUSEDINTHISCODE281.ISTOFREFERENCESTANDARDS29CLAUSEEXPLANATION30本标准根据关于下达2019年第二批西安市地方标准制定项目计划的通知（西市监发（2019）331号）要求进行编制。本标准提出了西安轨道交通声屏隙施工管理规范，明确了建设各方在声屏障施工管理中的职责，以及施工技术管理、施工质量管理和施工安全管理的标准，体现了科学性、专业性、适用性和可操作性，体现了西安轨道交通声屏障施工管理的要求。本标准共分6章，主要内容包括：总则、术语、基本规定、技术管理、质量管理、安全管理。主要内容如下：1、规定了技术管理要求，建设单位应提供经过审批的设计文件，及时组织设计交底。施工组织设计应由施工企业技术负责人批准，施工方案应由项目技术负责人批准后报监理单位，并经总监理工程师批准后方可实施。2、规定了质量管理要求，施工单位应根据有关要求确定质量管理方针和目标，建立质量管理责任制度、施工质量检验制度、健全质量管理体系。3、规定了安全管理要求，主要包含营业线安全管理、机械安全管理、高处作业安全管理、吊装作业安全管理。本标准以黑体字标志的条文为强制性条文，必须严格执行。在执行本标准过程中，希望各单位结合项目实践，认真总结工程经验，积累工程资料和文件。如发现需要修改和补充之处,请及时将意见及有关资料寄西安市轨道交通集团有限公司（西安市凤城八路126号，邮政编码：710016）,供今后修订时参考。本标准由西安市轨道交通集团有限公司负责解释。本标准主编单位：西安市轨道交通集团有限公司本标准参编单位：森特士兴集团股份有限公司、中铁一局新运工程有限公司、天津路安工程咨询有限公司规范编制过程中，北京天庆同创环保科技有限公司与中铁四局集团有限公司对编制工作提出了很多建议，并且做了资料搜集、整理等具体工作。本标准主要起草人：孙文进、韦勇、黄滕斌、杨伦、简敏、王学军、张志林、程翔、张远想、翟国华、化阳阳、雷智涵、张艳峰、马明明、刘伟、王磊本标准主要审定人：赵留辉、谭晓燕、廖建州、李绍富、朱正清、周继超、胡SS、张学坤、张京京、赵阔宇、刘磊轨道交通声屏障施工管理规范1总则1.1 为规范轨道交通声屏障工程的施工技术、质量与安全管理，保障声屏障设施的安全可靠，制定本标准。1.2 本标准适用于运行时速不高于120kmh西安城市轨道交通用声屏障结构的施工技术、质量与安全管理。1.3 本标准内容不含声屏障混凝土基础，但包含预埋在混凝土基础中的声屏障预埋连接件。1.4 本标准所述要求均为直立式声屏障，其他结构形式的声屏隙可参照使用。1.5 本标准应与现行“铁路声屏障工程施工质量管理标准”配套使用。1.6 声屏障结构的施工技术、质量与安全管理，除应符合本标准外，尚应符合国家现行有关标准的规定。2术语2. 1技术管理technicalmanagement指对技术工作进行的计划、组织、指挥、协调和控制等活动。3. 2安全管理safetymanagement指为实现人员和相关人员规避伤害及影响健康的风险而进行的计划、组织、指挥、协调和控制等。4. 3质量缺陷qualitydefect指建筑工程施工质量中不符合规定要求的检验项或检验点，按其程度可分为严重缺陷和般缺陷。严重缺陷是指对结构构件的受力性能或安装使用性能有决定性影响的缺陷；一般缺陷是指对结构构件的受力性能或安装使用性能无决定性影响的缺陷。2.4工程施工质量ConstructionaIquaIityofengineering反映工程施工过程后实体满足相关标准规定或合同约定的要求，包括其在安全、使用功能及耐久性能、环境保护等方面所有明显和隐含能力的特性组合。2.5管理acceptance工程施工质量在施工单位自行检查评定合格的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量按有关规定进行检验，根据相关标准以书面形式对工程质量达到合格与否做出确认。2.6进场管理siteacceptance对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对其达到合格与否做出确认。2.7声屏障soundbarrier一种专门设计的立于噪声源和受声点之间的声学障板，是以吸声或隔声，或吸声和隔声混合的材料组成的一种声学装置。2.8原材料rawmaterial指企业在生产过程中经加工改变其形态或性质并构成产品主要实体的各种原料及主要材料、辅助材料、燃料、修理备用件、包装材料、外购半成品等。2.9成品finishedproduct指在企业内已完成全部生产过程、按规定标准检验合格、可供销售的产品。2.10观感质量appearancequaIity通过观察和必要的测试所反映的工程外在质量和功能状态。2.11返修repair对施工质量不符合标准规定的部位采取的整修等措施。2. 12返工rework对施工质量不符合标准规定的部位采取的更换、重新制作、重新施工等措施。3基本规定2.1 新建轨道交通采用地面或高架线路敷设方式时，应结合该线路环境影响报告书的环保措施要求进行声屏障设计。2.2 声屏障的设置方式应安全合理，实用有效，并方便安装、维护和保养。2.3 声屏障声学构件，应满足防雨、防潮、防霉、防眩的要求，并应满足所在区域自然条件下的耐久性要求，且耐风振疲劳。2.4 声屏障的结构强度、刚度和整体稳定性除应满足设计参考规范和声学构件参考规范的要求外，还应具有抗冲击、防腐、耐振和抵抗风、雨、雪、雹等各种自然灾害的能力。2.5 声屏障的设置应满足限界要求。声屏障在列车车窗对应高度宜采用透明材料以保证司机及乘客视野开阔。3. 6声屏障各构件应在其设计使用年限内保持适用性和美观性。3.7 声屏障结构设计基准期为50年。3.8 根据建筑结构可靠性设计统一标准GB50068中1.5的规定，正常使用条件下声屏障H型钢立柱、预埋螺栓等受力结构的设计使用年限不应小于50年,屏体及其连接件等声学构件设计使用年限不应小于25年。3. 9声屏障结构的安全等级为二级。3.10声屏障在供电接触网保护范围以外时，应设置防雷接地装置。4技术管理4.1一般规定4.1.1 建设单位应提供经过审批的设计文件，及时组织设计交底。4.1.2 声屏障施工单位应依据设计文件编制施工组织设计或施工方案，主要内容包含：编制说明和依据、资源配置、现场准备工作、技术准备工作、关键工序控制要点、劳动力安排、材料及试验检测工作、施工机具、临电方案、工期筹划等。4.1.3 施工组织设计应由施工企业技术负责人批准，施工方案应由项目技术负责人批准后报监理单位,并经总监理工程师批准后方可实施。批准后的施工组织设计或施工方案应报建设单位备案。当现场或设计文件发生变化或其他因素导致方案无法实施时，应及时修改方案并按程序报审。4.1.4 属于危险性较大或超过一定规模的危险性较大的分部分项工程应按照相关管理办法执行。4.1.5 严格按照设计文件进行施工，不得随意更改设计。4.1.6 施工单位应根据设计文件要求及项目要求编制项目技术管理规划。项目技术管理规划应明确下列内容：a）技术管理目标与工作要求；b）技术管理体系与职责；c）技术管理实施保障措施；d）技术交底要求，图纸自审、会审，施工组织设计与施工方案，专项施工方案，新技术的推广与应用，技术管理考核制度；e）各类方案、技术措施报审流程；f）根据项目内容与项目进度需求，拟编制技术文件、技术方案、技术措施计划及责任人；g）新技术、新材料、新工艺、新产品的应用计划；h）对设计变更及工程洽商实施技术管理制度；i）各项技术文件、技术方案、技术措施的资料管理与归档。4.1.7 施工单位应落实新技术、新材料、新工艺、新产品的应用工作，根据情况进行相关培训工作，建设单位与监理单位负责监督落实与指导。4.1.8 监理单位、施工单位应按照工程进度收集、整理项目实施过程中的各类技术资料，按类存放，完整归档。4.2预埋件4. 2.1预埋
