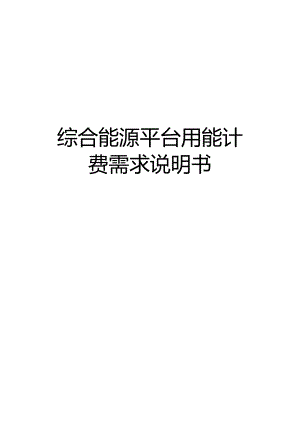

综合能源平台用能计费子系统设计方案.docx

综合能源平台用能计费需求说明书目录目录21 引言11.1 编写目的11.2 需求分析12 系统功能架构13 行业业务模块需求23.1 计费模块23.1.1 商户管理子模块33.1.1.1 账户管理43.1.1.2 账单管理103.1.1.3 预付费充值133.1.1.4 后付费缴费153.1.1.5 (EMSV1.30-02-011)异常用户查询163.1.1.6 (EMSV1.30-02-012)实时抄表(以账户为对象)173.1.1.7 信息通知183.1.2 表计管理子模块193.1.2.1 仪表管理203.1.2.2 计量集抄213.1.2.3 充值243.1.2.4 (EMSV1.30-02-022)与上层商管平台接口要求261引言1.1 编写目的本文的描述对象是能源管理系统(EMS)V1.30版本系统需求。1.2 需求分析系统需求是在原始的需求的基础上进行多层次加工所得。原始需求一般需要经过过滤、分解、分发、分析才能转化为系统需求。每个环节都很重要，尤其是需求分析更是和核心中的核心。常用的需求分析方法有业界基准寻找、行业标准搜索、竞争对手分析、应用场景描绘、功能框架搭建、逻辑推敲、客户价值评价、投入产出分析等。系统需求不仅仅是业务功能需求，还包含了相关的操作维护需求，如权限、配置、告警、日志、统计；系统需求还可能包含到性能、扩展性、用户体验等。此外，如能对异常流程进行设计则更为全面。复杂的业务流程一般要绘制流程图。2系统功能架构从EMSVI.20开始，逐渐深度集成多个子系统，且形成多个通用业务模块。EMSV1.30更是深度融入了照明、计费，对配电也进行更深度融入；因此，从EMSVl.30开始，系统功能架构需要按照模块的方式进行规划和设计。模块、子模块的划分关系到很多设计，如权限设计；巡检蜘配置日志板柿连基础功的实时脱控配电可选脸IM分析1电能质量分析基础。能编控、群控.时间袤控-可选功蜡高圾第电控制基W功能 赛户.炼电、充值城费能耗监管可选功能第三方支付Wftwte 对标献分析质伯同比能效分析系统功能模块行业业务模块IicenseKM ;夜艰控网：负荷预测通讯对接 时钟同步政|疆得 uw 断点0作 l存储数脚阻系统管理模块底层功能模块空网里谩i可选功能睡分析融如节献务（手动）给痔水 SfliWK 实时Ili控视频监控 基础功能 实时监控H 一厂-可选功能 环境评估其他子系t在xmind图上标识为5级的功能为EMSV1.30版本要开发的功能;3行业业务模块需求3.1 计费模块整体规划方向：通用的用能计费模块，支持预付费和后付费；支持天溯的预付费/后付费仪表、支持第三方预付费/后付费仪表；支持各类能源的计费，包含水、电、气等。详细可参考计费.xmind本版本规划要点以万达集团总部计费平台需求为市场目标；吸收EMCSV1.17中的精华功能，即客户使用到的功能；涉及到计费架构的内容；架构设计时将整个用能计费模块划分为表计管理和商户管理两个子模块，支持两种使用场景：1、 表计管理子模块支持与上层商管或其他管理平台对接，充值缴费、账户账单管理等所有操作管理功能全部由上层平台完成，表计管理子模块只提供电表管理;2、 采用表计管理子模块以及商户管理子模块配套完成用能计费全部管理与操作。3.1.1商户管理子模块商户管理子模块主要面向商户，实现账户管理、充值缴费、账单管理等业务功能；必须与表计管理子模块配套使用，此时表计管理子模块起到后台管理的作用，用户登录系统看到的是商户管理子模块的内容。we亶，/*yq，丁 r，I C " .,. !lW9ff > O*<IB kWB A.* M *e JUHQttA:* g'E*( £i<,¾ <Mft<rtn<!- «. Au>mM< 4ca电”H，8.tBHAM*那偷。£分，:WKM M“ lif A 7: l JUKMrMM* 艮% .KVMil> t * *<4K«B Stt61口 JxH I我)O «>於人3。, Qa¾m I RJ1I <wnwq) Rf 3w ¾cte W1>. . 4W¾、.U4 (u上而<at>'kJB M t «3.1.1.1账户管理销户二将败户与厉间绑定解除使用者与房间的绑定。值付费退费一O后付费结E二。提供结算收据一中断能加丽（按需）。电表内费用归零户后相关记录去信总保"基本信息变更 租户手机号等账户管理3国间列衣食沏已开户账户杳询平账、克费用回租货变更|新业主/租户估息录入U预付费充值变更后相关记录和信息保留房间信息配置（含业主姓名、证件号、手机号）-单次O&M配置开户配置仪衣侑息配比 仪表叮历问关以_=_二_匕0退费八日忐操;作日志3.1.1.1.1（EMSV1.30-02-001）开户应用场景01开户用于建立账户档案并绑定使用的房间；02账户管理人员可通过阅读开户申请单或者口头沟通给某一个客户开户；03新用户开户时系统自动生成账号，账户管理人员需录入用户姓名、证件号，选择是否开通短信通知功能并根据需要输入手机号，选择绑定的房间，保存后开户；支持输入多个手机号码，支持绑定多个房间；04已经录入过信息的业主开户时，账户管理人员输入业主证件号即可自动匹配用户信息，无需重复录入姓名、手机号等信息；05开户选择绑定的房间时，若该房间己被其他用户绑定，则系统会提示是否继续，账户管理人员可根据实际情况继续或取消；06成功开户的账户信息会自动添加到己开户账户列表中；07要求支持批量开户，可导入导出批量开户的模板；如失败则提示开户失败，并提示失败理由；模板导入失败自动回滚；08开户页面要求高度可定制化，能方便添加其他需要补充记录的信息。单次开户流图图描述：用户信息文档单次开户业务流程图01开始02账户操作人员根据用户信息文档，填写业主信息并保存;03页面显示开户成功，并将操作记录写入日志；04业主列表自动新增显示新开户的业主信息；05完成批量开户流图图描述:用户信息文档批量开户业务流程图01开始02账户操作人员根据用户信息文档，操作软件界面，进行开户；03系统判断批量导入的操作是否顺利完成；04若操作顺利完成，则软件界面显示“导入成功”，并将操作记录写入日志；05若操作未顺利完成，则软件界面显示“导入失败”，提示失败的原因（弹框提示）,将导入内容自动回滚，并将操作记录写入日志；06结束权限管理开户仅拥有账户管理人员权限或者系统管理员权限可操作;配置管理B/S架构的配置界面；需支持账户、房间关联与分区设置；批量开户需具备导入模板；批量开户需要具备一表一户、多表一户场景；告警管理开户成功短信通知日志管理成功开户、失败开户需要日志记录；统计管理无扩展性要求开户填写内容支持定制，可根据项目需要方便地增加或删减安全性无性能无用户体验开户步骤较少，操作简单易懂；原理图无3.1.1.1.2(EMSV1.30-02-002)销户应用场景01账户管理人员阅读销户申请单或者口头沟通给某个客户销户；02账户管理人员在账户管理页面通过输入用户信息查找需要销户的用户；软件界面显示该用户的账户信息；03账户管理人员点击销户按键并提交，系统解除账户与房间之间的绑定；04销户后所有相关信息(销户日期，户主姓名，账号、证件号、房间号、联系方式等信息)均保存，并支持后续查询。05销户成功后用户应收到账户已销户的告知短信；06销户页面要求高度可定制化，能方便添加其他需要补充记录的信息。权限管理销户流程需要特殊的权限设置，仅拥有账户管理人员权限或者系统管理员权限可操作;配置管理无；告警管理销户成功需有短信通知；日志管理成功销户、失败销户需要日志记录。统计管理无扩展性后期版本考虑支持销户退费、结账、表内费用清零等功能。安全性无性能用户体验销户步骤清晰，指向性和指导性好原理图无3.1.1.1.3（EMSV1.30-02-003）账户变更应用场景01账户管理人员阅读变更申请单或者口头沟通对某账户信息进行变更；02账户管理人员通过输入用户信息查找相应用户；软件界面显示该用户的账户信息；管理人员可点击编辑按钮开始操作，更新基本信息，点击提交，完成；03账户变更后之前用户所有相关信息（变更日期，户主姓名，账号、证件号、房间号、联系方式等信息）均保存，并支持后续查询。04若是简单的业主基本信息修改，则变更成功后业主应收到相应变更操作成功的告知短信；05若涉及租赁变更，则老业主与新业主分别会收到账户变更的通知短信；06账户变更页面要求高度可定制化，能方便添加其他需要补充记录的信息。权限管理账户变更流程需要特殊的权限设置,仅拥有账户管理人员权限或者系统管理员权限可操作；配置管理无告警管理账户信息编辑或变更后有短信通知日志管理账户信息编辑的日志记录（包括业主信息编辑，租户信息变更等）统计管理无扩展性无安全性无性能无用户体验变更步骤清晰，指向性和指导性好原理图无1.1.1.1.4 (EMSV1.30-02-004)房间列表查询应用场景01房间列表在配置管理工具中已经全部配置完毕，所有房间的属性中已标明了对应的业主信息(业主姓名、证件号、手机号)；02管理人员可在房间列表中查看所有计费管辖范围内的房间，无论是已开户还是未开户，并可通过输入房号搜索查看相应的房间以及业主信息。权限管理房间列表查询仅系统管理员权限可查看；配置管理房间信息配置在配置管理工具中完成，需支持单次和批量配置；批量配置需具备导入模板；需支持分区设置；告警管理无日志管理房间查询需要日志；配置管理工具中相应操作需要日志。统计管理无扩展性无安全性无性能无用户体验无原理图无1.1.1.1.5 (EMSV1.30-02-005)账户查询应用场景01账户列表中罗列出所有已开户的账户；02账户管理人员可通过搜索证件号、姓名、房号的方式查找所需的账户信息，并可选择进行编辑或销户操作。权限管理账户查询仅账户管理员或系统管理员权限可查看；配置管理无；告警管理无日志管理账户查询需要日志;统计管理无扩展性无安全性无性能无用户体验无原理图无3.1.1.2 账单管理付费账单单嘴源账单所有能源账单后付费账单.目阶悌费率账小巧克原始阵账单痔询。显示开票状态-Qi）发
