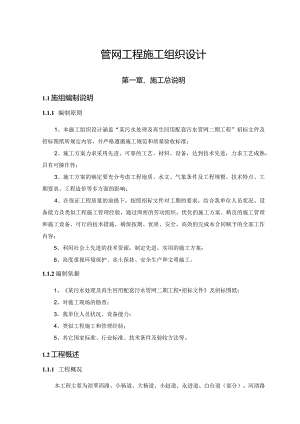

管网工程施工组织设计第一章、施工总说明1.1施组编制说明1.1.1 编制原则1、本施工组织设计涵盖“某污水处理及再生回用配套污水管网二期工程”招标文件及招标图纸所规定内容，并严格遵循施工规范和质量验收标准；2、施工方案力求采用先进、可靠的工艺、材料、设备，达到技术先进，力求工艺成熟，具有可操作性；3、施工方案的确定要充分考虑工程地质、水文、气象条件及工程规模、技术特点、工期要求、工程造价等多方面的影响；4、在保证工程质量的前提下，按照招标文件对工期的要求，结合我单位人员状况、设备能力及类似工程施工管理经验，通过周密的劳动组织、优化的施工方案、精良的施工管理和施工设备、可行的技术措施，确保按期、优质、安全、高效的完成本合同赋予的全部工作内容；5、利用社会上先进的技术资源，制定先进、实用的施工方案；6、高度重视环境保护、水土保持、安全生产和文明施工。1.1.2编制依据1、某污水处理及再生回用配套污水管网二期工程招标文件及招标图纸；2、对施工现场的勘查；3、我单位人员状况、设备能力；4、类似工程施工和管理经验；5、其它国家标准、行业标准、技术条件及验收方法等。1.2工程概述1.1.1 工程概况本工程主要为滨翠西路、小杨道、大杨道、小赵道、永进道、白台道（部分）、河清路（部分）、河兴路（部分）、河云路、滨水西路（部分）、滨水东路、滨翠东路、绿荫东路、丽水道、党庄路、大赵道、前田道、津榆公路、北田道、小辛道、永旺道、津榆支线等共计23条道路，铺设污水管道总长度39.744公里。本工程管网管径最小为dn300mm,最大为dn6OOmm。1.1.2 水文气象及工程地质1、水文气象某区属温带季风型大陆性气候，冬季寒冷、干燥、少雪，春季干旱多风、冷暖多变，夏季气温高、雨水集中，秋季天高气爽、少雨。多年平均气温11.1,极端最高39.3°C,最低-22.1。年平均降水量619.1mm。降水集中在7、8月份，约占全年的77%o工程区内多年平均蒸发量1737.5mm,年平均日照时数为26002800小时，年平均无霜期180194天，最大冻土深度0.60mo2、工程地质某区内地势低平，地面坡度为1/50001/10000,北高南低，一般地面高程在海拔1.53.5米之间，中东部略高，七里海地带低洼。县域受河流、湖沼影响，洼地遍布，地貌上为冲积平原前缘与滨海平原交错带。主要微地貌有冲积洪积平原、海积冲积平原及河湖淤积洼地。某地区地处I级构造单元华北地台东北部，以某一宝垠断裂为界分为北区和南区。北区属于II级构造单元燕山台褶带的In级构造单元蓟宝隆褶，其构造线大致呈EW向，断裂以EW向为主导，此外还有NW向、NE向、NNE向三组次要断裂。断裂将地层分割成许多块体，并控制着地层的发育和构造形态。南区属华北断坳，是中、新生代断陷、拗陷盆地。华北断坳自西向东又可分为三个In级构造单元，即冀中拗陷、沧县隆起和黄骅拗陷，区内隆起、拗陷及次一级的凸起、凹陷的延仰方向和较大断裂的走向均呈NNE向，形成雁列式相间排列的构造格局，规模较大的主干断裂控制着各级构造单元的边界和发展。某地区绝大部分被第四系覆盖，古老岩系仅在北区蓟县北部出露，以中、上元古界长城系、蓟县系和青白口系为主，太古界迁西群及下古生界仅零星分布。在本区一般将新生界以下的地层统称为基岩，基岩之上为覆盖层。北区一般不发育新近系和古近系，第四系缺失下更新统中下部，覆盖层厚度50300米，一般100200米。南区广泛发育着第四系和巨厚的新近系和古近系渐新统，覆盖层厚度8505000米，一般IoOO4000米，其中第四系厚度260430米。根据中国地震动参数区划图(GB18306-2001)及建筑抗震设计规范(GB50011-2010)划分，某县地震动峰值加速度0.2Og,抗震设防烈度为8度，设计地震分组为第一组。1.1.3 施工条件(1)交通条件：本工程交通条件较为便利。(2)发包人按本技术条款第2节提供的施工临时工程和临时设施：无。(3)发包人提供的其它施工条件：无。1.1.4 主体工程项目及其工作内容1、本合同承包人承担的主体工程项目及其工作内容本合同承包人承担的主体工程项目及其工作内容主要为对23条道路铺设污水管道等，具体内容详见工程量清单。2、发包人(包括其它承包人)承担的相关工程项目及其工作内容：无。1.3 计划工期计划工期：291日历天计划开工日期：2017年3月15日计划完工日期：2017年12月31日1.4 施工总体目标1.4.1 质量目标达到国家相关验收规范合格标准。1.4.2 安全生产目标杜绝群死、群伤的重特大事故发生，避免较大事故发生，减少一般事故发生，实现事故死亡率“零”目标。1.4.3 工期目标计划工期：291日历天计划开工日期：2017年3月15日计划完工日期：2017年12月31日144文明施工目标努力做好文明施工工作，搞好邻关系，为公司在天津市树立良好的企业形象，创造良好的社会效益。145环境保护和水土保持目标严格按照环境管理体系标准和本工程招标文件对环境保护及水土保持工作的要求，做好施工区的水土保持和环境保护工作，防止由于工程施工造成施工区及附近地区的水土流失和环境污染和破坏。第二章、施工总平面布置2.1 布置原则1、所有施工用地，包括生产设施、辅助设施、临时办公、监理办公、生活设施等均布置在招标文件指定的范围内。2、场地布置在有限条件下，本着有利于生产、安全可靠、方便生活和集中管理、经济合理等原则设置。3、场地布置应结合工程特点、现场条件和场内外交通条件等情况，做到因地制宜、节约用地，充分发挥施工工厂的能力，以满足施工进度和强度要求。4、设置有效的排水系统，满足场地排水要求。5、临时设施占用耕地时，修建前，将表层3050Cm种植土挖除，单独堆放，以便在施工结束并拆除所有临时设施后，进行复耕。2.2 施工营地布置根据本工程实际情况及相关信息，本项目拟建一个施工营地，施工营地布置在施工场地附近临时征地线范围内。营地位置详见施组后附的“附件五：施工总平面图”，本营地位置仅供投标阶段使用，在实际施工中，营地位置及大小应根据现场实际情况、业主协调和提供临时征地情况而作调整。营地内设置项目经理部包括各部门办公室、会议室等办公设施，生活区域设置宿舍、食堂、医务室、娱乐室、洗澡间、开水房、厕所等生活设施；生产区内设施主要有钢木加工厂、实验室、仓库及材料堆场、机修间及设备停放场等。除开水房及厕所为砖混结构外，其余房屋均采用保温彩钢板房；加工厂及维修间采用棚架结构。2.3 施工临时设施布置2.3.1 生产系统1、混凝土系统本工程混凝土量较小，拟采用商品混凝土供料。混凝土主要采用混凝土搅拌运输车运输至浇筑现场。2、钢筋加工厂营地附近拟设一处钢筋加工厂，加工厂均配备相应钢筋加工设备。占地面积40m2o加工厂及成品仓库采用棚架结构，原材料露天架空堆放，上覆彩条布或帆布。3、模板加工及堆放场本工程模板加工量较小，模板堆放场主要用于模板进场时、维修时或工程收尾时模板的临时堆放。计划营地设模板堆放场IOom2,模板加工及维修间50m2；各设木工组合刨1台、电锯1台、台钻1台、电焊机1台，手电钻及其他小型木工设备若干。模板露天堆放，加工及维修间采用棚架结构。2.3.2 生产辅助设施1、实验室实验室建筑面积均按5（2考虑，负责建（构）筑物的各种主要材料的原材料试验、混凝土及砂浆等的强度试验以及土工试验等。2、仓库计划在营地内设一座仓库，用于存放工程建（构）筑物所需的小型工器具、振捣设备、电器电料、密封胶和止水带等小型建筑材料。营地仓库面积100m20仓库采用彩钢板房搭建。3、垫层材料堆场本标段的垫层材料计划直接运至现场，卸于回填作业面附近，采用挖掘机将垫层材料倒运到基坑内，人工进行平整。4、管道堆场本标段施工不单独设置管道堆场，管道运至施工现场后，直接堆放在安装位置附近的施工道路外侧，具备条件的可直接吊放至安装作业面上。管道堆放禁止叠层存放,管道存放时下部用沙袋垫空，垫物距管端应有一段距离，以方便起吊。5、机械停放及维修、保养营地内设机械停放场5OOm2营地内设机修间4O11对设备进行维修和保养。2.3.3 交通道路1、场外进场道路本本工程对外交通十分便利。各种外来物资和人员均可自现有公路运输进场。2、场内施工道路利用现有道路作为施工时施工设备的通行和建筑材料的运输道路，同时负责对道路进行维修，现状道路与施工工作面间可临时修建场内道路，路面做成一定的坡势。2.3.4施工供电本工程沿线有输电线路通过，工程开工前，及时与当地供电部门联系，协商解决电源点，将电源引至营地内，营地一设一台315KVA变压器，分别向营地内的生产、生活设施供电；另外配2台90KW移动式发电机组作为备用电源保证工程正常施工,并为远离营地的建筑物施工提供电力。2.3.5 供水生产用水租用农用机井或自临近村庄取用，有偿使用；生活用水利用临近村庄、城镇居民生活用水一并解决。现场冲洗用水和养护用水采用洒水车运至使用现场。生活营区内设置一座容积30n的钢水箱蓄水。2.3.6 施工照明在施工作业区、加工厂等处，以及办公和生活区设置足够的照明，其照明度要满足招标文件技术条款中的最低照明度规定。办公和生活区照明采用节能灯；加工厂采用碘鸽灯照明。2.3.7 施工通信和邮政服务在项目经理部安装程控电话1部，传真机1部，并配备移动电话若干部，用于项目部的对外联系；项目部内部联系也以移动电话为主，辅以对讲机。与当地邮政部门建立业务关系，邮政业务员定期到项目经理部办理各种邮政业务。2.4 施工临时设施一览表施工临时设施一览表序号名称单位数量备注、生活设施（彩钢瓦房）1职工宿舍m2600双层彩板房2办公室m2200彩板房3会议室m260彩板房4食堂m'100彩板房5医务室2m30彩板房6洗澡间m2120彩板房7厕所m260砖房8开水房m230砖房小计m21200二生产设施1钢筋加工厂2m40棚建20m22模板堆放场、加工及维修问2m150棚建50m23仓库2ID100彩钢板房100m24实验室2m50彩钢板房50m25机械停放场及机修间2m600棚建40m2小计9402.5 施工总平面图施工总平面布置见附图。第三章、施工方案或方法3.1施工准备前期作业人员和设备及时到场，进行营地建设，修筑场内外施工道路，安排施工用水、用电，落实料场、材料进货渠道等前期准备工作；实地调查当地资源、地质水文状况，组织项目技术骨干编制实施性施工组织设计、详细进度计划、成本计划等技术准备工作，确保工程按期开工。1、设施建设（1）进行生活设施、办公设施等设施的建设；（2）进行钢筋、模板加工厂及混凝土搅拌站等生产设施建设；（3）进行施工道路、施工用水、用电、照明等辅助生产设施建设；2、技术准备（1）仔细研究施工图纸，做好图纸会审的准备工作；（2）编制切实可行的实施性施工组织设计，制定质量、安全、环保和水土保持等方面的技术保障措施和组织保障措施；（3）编制详细工程进度计划，绘制网络图，并以此编制工程施工材料需求计划。根据计划进行各种资源的组织和调配；（4
