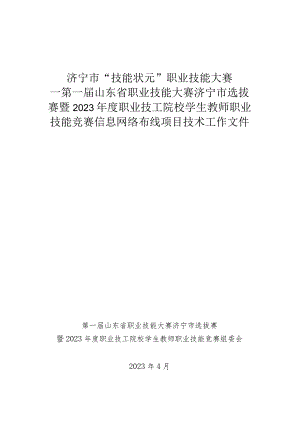

济宁市“技能状元”职业技能大赛一第一届山东省职业技能大赛济宁市选拔赛暨2023年度职业技工院校学生教师职业技能竞赛信息网络布线项目技术工作文件第一届山东省职业技能大赛济宁市选拔赛暨2023年度职业技工院校学生教师职业技能竞赛组委会2023年4月一、技术描述1（一）项目概要1（二）基本知识与能力要求1二、试题与评判标准3（一）试题（样题）3（二）比赛时间及试题具体内容15（三）评判标准16三、竞赛细则22（）选手须知22（二）比赛须知23四、竞赛场地、设施设备等安排24（一）赛场规格要求24（二）场地布局图24（三）基础设施清单25五、安全、健康要求30一、技术描述（一）项目概要信息网络布线项目是针对建筑物中所有的通信网络基础设施进行建设施工的一项技术。具有网络综合布线技能的人员，能够构建如广域网（WAN）、局域网（LAN）和有线电视（CATV）等的通信网络基础设施。这项工作是具有高技术性的，并且需要具有专业的知识，才能自主设计并安装符合客户需求的网络，并符合公认的行业标准。具有网络综合布线技能的人员，是在具备了网络基础知识上，去安装相应的通信线缆，以达到网络设计预定的目标，以及能够测试网络可否使用，维修、维护及调试网络。参加信息网络布线这个比赛项目的选手应具备网络综合布线的知识与技能，必须了解网络综合布线设计的要求，能够在国际标准下（主要是ISO的0SI/RM物理层标准），进行光缆、铜缆以及智能家居办公物联网应用的施工与测试。选手也必须要有在比赛过程中选择适当的材料和消耗品的知识。要求选手具有一定的知识水平，并能也解行业标准、遵守规范、注重质量、关注细节、精通技术、技艺精良。（二）基本知识与能力要求参照世界技能大赛“信息网络布线”项目技术描述（TechnicalDescription）中的“技能标准规范表”（WSSS）,本次竞赛选手应具备的能力包括以下知识和技能。能力描述铜缆链路布线个人需要知道和熟练掌握或操作： 铜缆双绞线布线系统 常见铜缆线缆的分类和使用 常见铜缆线缆的硬件连接 怎样做出铜缆安装计划个人应能够熟练操作： 安装铜缆结构化布线系统（机架/配线架/输出信息点/网络设备等） 安装铜缆端接（非屏蔽双绞线（UTP）电缆/屏蔽双绞线/同轴电缆） 铜缆的准备（除去外护套等） 使用能够剥除绝缘层的铜缆工具（IDC）端接RJ45模块，端接RJ45模块插头（Cat5e,Cat6,Cat6A等各类模块）B大对数主干布线个人需要知道和熟练掌握或操作: 铜缆大对数布线系统 铜缆大对数线缆的分类和使用 铜缆大对数线缆的硬件连接 怎样做出铜缆大对数安装计划个人应能够熟练操作： 安装大对数布线系统（机架/配线架/输出信息点/网络设备等） 大对数线缆的准备（除去外护套等） 大对数线缆端接（非屏蔽双绞线（UTP）电缆/屏蔽双绞线/同轴电缆） 使用能够剥除绝缘层的工具（IDC）端接RJIl模块，端接RJ45模块插头，端接110、25口语音配线架等二、试题与评判标准（一）试题（样题）参照第46届世界技能大赛的试题内容和世界技能标准规范的应知应会要求，根据竞赛的时间、场地以及要求进行题目设计，比赛内容包括A和B两个模块。模块编号模块名称竞赛时间min分数A铜缆链路布线6080B大对数主干布线3020总计90100以下，对所有工作任务作出明确要求标记标识制作方法(如图A所示)线缆两端标记采用标签扎带，两端编号如图A所示。标记内容为：缆线N。./(目的地)端口N0.例如：在RaCk(1)上配线架IA的1口，端接第1根线缆到rack(2)上配线架2A的1口,IA上线缆端的标签为1/2AT,在RaCk(1)上配线架IA的2口,端接第2根线缆到RaCk(2)上配线架2A的2口,IA上线缆端的标签为2/2A-2。在RaCk架)上配线架2A的1口，端接第1根线缆到RaCk(I)上配线架IA的111,2A上线缆端的标签为1/1A-1。在rack(2)上配线架2A的2口，端接第2根线缆到RaCk(1)上配线架IA的2口，2A上线缆端的标签为2/1A-2,依次类推。图A标签的制作方法Rack(I)36353433323130292H27262524一I-23.20I23222112Il10盘圈放在机架底部363534333231302928272625222120I：，1817*!J131211109R76Ico-IJS/FTPCat6AC0-2U/UTPCat5E“0-3】U/UTP25PCat5Rack(2)项目信息网络布线任务总览图图名图2.总览图-2版本试题机架内至少一圈冗余模块A：铜缆链路布线(ModuleA)(60分钟)选手要在60分钟内完成竞赛题目给出的铜缆链路布线施工的工作任务，线缆经过桥架布线，连接到两端的机架及机柜，并且完成端接、整理等任务。主要任务如下：设备安装(如总览图图3所示)1.1A、IB配线架安装在36U/37U机架RaCk(1)上安装1A、IB配线架，其中，IA为Cat6A屏蔽模块式配线架，IB为超五类非屏蔽固定式配线架。要求配线架安装位置正确，横平竖直，安装牢固，螺丝或螺母数量齐全，盖好端盖，可靠接地,所有设备标记名称。2.2A、2B配线架安装在6U机柜RaCk(2)上安装2A、2B配线架，其中，2A为Cat6A屏蔽模块式配线架，2B为Cat5E非屏蔽模块式配线架。要求配线架安装位置正确，横平竖直，安装牢固，螺丝或螺母数量齐全，盖好端盖，可靠接地，所有设备标记名称。选手要对Cat6A屏蔽双绞线、Cat5e非屏蔽双绞线等进行布线工作，并制作线缆主干标签标识。选手要对Cat6A屏蔽双绞线、Cat5e非屏蔽双绞线等进行端接和安装等工作。制作标签标识，要求选手对Cat6A屏蔽双绞线、Cat5e非屏蔽双绞线等制作线缆标签以及设备标签等标签标识。按照施工规范进行取线、理线、捆扎、固定、端接、测试等。CO-1*4S/FTPCat6A16mCO-2*6U/UTPCat5E1图例说明CabIeRackCabIeRack<终端模块化插孔项目信息网络布线任务模块A铜缆推路布线图名图4.铜缆连接图试题模块B：大对数主干布线（MOdUleB）（30分钟）选手要在30分钟内完成竞赛题目给出的大对数主干布线施工的工作任务，线缆经过桥架布线，连接到两端的机架及机柜，并且完成端接、整理等任务。主要任务如下：设备安装（如总览图图3所示）1. IC配线架安装在36U/37U机架RaCk（1）上安装IC配线架,IC为25口语音配线架。要求配线架安装位置正确，横平竖直，安装牢固，螺丝或螺母数量齐全，盖好端盖，可靠接地，所有设备标记名称。2. 2C配线架安装在6U机柜RaCk（2）上安装2C配线架，2C为25口语音配线架。要求配线架安装位置正确，横平竖直，安装牢固，螺丝或螺母数量齐全，盖好端盖，可靠接地，所有设备标记名称。3. 跳线制作制作跳线并插接在对应的端口。要求配线架安装位置正确，横平竖直，安装牢固，螺丝或螺母数量齐全，跳线长度正确，工艺美观。选手要对大对数电缆进行布线工作，并制作线缆主干标签标识。选手要对大对数电缆进行端接和安装等工作。制作标签标识，要求选手对大对数电缆制作线缆标签以及设备标签等标签标识。按照施工规范进行布线、理线、捆扎、固定、端接、测试等。1CRack(1)W受一对IKlffIgIKIFnMInnInwHRfiiejhj11ih,*mImlICIl23I456789IIOl1112I131415161718192021I2223242525二RJ45芟戌M2CRack(2)IKI也。El西HglEInTInlmmmEiEI11KEElElgaEKl画2CIl23I45e789口0|Ill12I131415161718192021I2223|24I25|F5Th?同例说明25匚隶mS:经委菅尚25CE5项目信息网珞布线任务模块B大对数主干右线图名蚤5.语音主干连接图学二:大对敏电缆:每个端口两个电笠终端彘接主色4,柒色5按国垸接132Bpcat5E裂纹2m工2一34567一8一9三1:1|回门i15ir回四三四|1|亘”四2-3-4-5-67-8-9三三112-113匠115-116万rsri¾R0Er22r23百2A了-2-3-4-5-6-7-8-9=回|12|回丝|15|-丝|17|回生也|21|-|22|回祖UVTPCat5E星纹ImI-2-3-4-5-6-7-8-9_"-三|12-|13-|14-|15-也|17-空兰四|21-|22方五A项目信息网络布线镇块C大对数主干布线图名至6跳线连接手IEH(二)比赛时间及试题具体内容1 .比赛时间安排比赛时间共计90分钟，包括A和B两个模块。模块A比赛时间60分钟，分值80分。模块B比赛时间30分钟，分值20分。2 .试题模块A包括Cat5e水平链路、Cat6A主干链路的布线、配线架端接、线缆理线、标识、测试等铜缆链路布线安装技能比赛。模块B包括语音大对数主干电缆的布线、25口语音配线架端接、线缆理线、标识等铜缆链路布线安装技能比赛。3 .操作规定(1)以专业的方式进行工作任务，工艺合理，安装步骤正确，完成了全部工作任务，现场整洁、卫生、美观。(2)符合实际现场施工的操作。例如：必须先布线后端接，先穿铜缆，不反复取工具和材料，工具和材料一次准备到操作位置，没有将零件放到地上进行操作，合理使用操作台等。(3)处理电缆及材料得当。例如：抽线、盘线整齐不乱,多余线缆处理得当，接头外皮护套清理整齐，端接接头整洁规范。(4)任务操作，处理过程不影响网络质量。例如：线缆拉力过大、绑带过紧、野蛮操作。(5)不存在违反竞赛规则等。如：使用打火机烧线缆。（三）评判标准1.分数权重（见信息网络布线评分表）信息网络布线项目评分表1赛位编号：第场号总分：40分模块分项：模块一铜缆链路布线1A-2A合计得分评分序号评分项总分评分要点裁判评分1设备安装3设备完全安装（每个设备均分值），没有缺少螺丝，且安装位置正确，安装牢固，标签标识正确。每项不符合扣0.5分，扣完为止。2线缆路由正确1从机架经过桥架到机柜。
