污水处理厂工程施工组织设计.docx

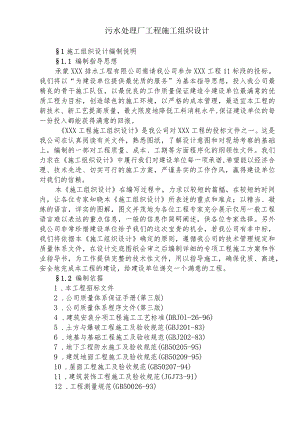

污水处理厂工程施工组织设计§1施工组织设计编制说明§1.1 编制指导思想承蒙XXX排水工程有限公司邀请我公司参加XXX工程11标段的投标。我们将以“为建设单位提供最优质的服务”为基本指导思想，投入我公司最精良的骨干施工队伍，以最优良的工作质量保证建造令建设单位最满意的优质工程为目标，创造绿色的施工环境，以严格的成本管理，最适宜本工程的新技术、新工艺提高质量，最大限度地降低工料消耗水平,保证建设单位的每一份投入都能获得满意的回报。XXX工程施工组织设计是我公司对XXX工程的投标文件之一。这是我公司在认真阅读有关文件，熟悉图纸，了解设计意图和对现场考察的基础上，编制的一部对工程质量、成本、工期等方面程序化的纲领性文件。我们力求在施工组织设计中履行我们对建设单位每一项承诺,希望能以经济合理、技术先进、切实可行的施工方案，严谨务实的工作作风，赢得建设单位对我们的信赖。本施工组织设计在编写过程中，力求以较短的篇幅，在较短的时间内，让各位专家知晓本施工组织设计所表述的重点和难点；以精当、凝炼的语言，详实的图解，图文并茂地为各位工程专家充分展示仅用一般工程语言难以表达的重点信息，一般的信息作简明阐述，供各位专家选择。另外我公司非常珍惜建设单位给予我们的这次宝贵的机会，若我公司有幸中标，我们将依据本施工组织设计确定的原则，遵循我公司的技术管理规定和质量体系文件，在设计交底图纸会审之后编制详细的专项工程施工方案和作业指导书，为工作提供完整的技术性文件，用以指导施工，确保优质、高速，安全地完成本工程的建设，给建设单位递交一个满意的工程。§1.2 编制依据1 .本工程招标文件2 .公司质量体系保证手册(第三版)3 .公司质量体系程序文件(第三版)4 .建筑安装分项工程施工工艺标准(DBJOl-26-96)5 .土方与爆破工程施工及验收规范(GBJ201-83)6 .地基与基础工程施工及验收规范(GBJ202-83)7 .地下工程防水施工及验收规范(GB50205-95)9 .建筑地面工程施工及验收规范(GB50209-95)10 .屋面工程施工及验收规范(GB50207-94)11 .建筑装饰工程施工及验收规范(JGJ73-91)12 .工程测量规范(GB50026-93)13 .砌体工程施工及验收规范(GBJ50203-98)14 .建筑安装工程质量检验评定统一标准(GBJ300-88)15 .建筑工程质量检验评定标准(GBJ302-88)16 .地下工程防水技术规范(GBJlO8-87)17 .混凝土检验评定标准(GBJ107-87)18 .建筑施工安全检查评分标准(JGJ59-88)19 .混凝土质量控制标准(GB50164-92)20 .钢结构工程施工及验收规范(GB50205-95)21 .预制混凝土构件质量检验评定标准(GBJ321-90)22 .钢筋焊接及验收规程(JGJ18-96)23 .给水排水构筑物施工及验收规范(GBJ141-90)24 .补偿收缩混凝土防水施工工法(YJGF22-92)25 .粉煤灰混凝土应用技术规程(GBJI46-90)26 .工程网络计划技术规程(JGJ/T121-99)27 .带肋钢筋套筒挤压连接技术规程(JGJlO8-96)28 .混凝土结构工程施工及验收规范(GB50204-92)29 .混凝土外加剂应用技术规程(GBJIl9-88)30 .混凝土泵送技术规程(JGJ/T10-95)§2工程概况本工程是XXX省XXX工程，日处理城市污水15万t,本工程是2000年XXX省重点建设项目，工程总投资24738万元。本方案仅适用于H标段。§2.1工程名称：xxxo§2.2 工程地址：本工程位于XXX市骆驼湾村东。§2.3 建设单位：XXX市排水工程有限公司。§2.4 建设规模：日处理15万t城市污水。§2.5 招标范围：本次招标仅包括二沉池(2座)，配水集泥井(1座)，涡流沉砂池(2座)，细隔栅间(2座)，污泥泵房1座。上述工程的全部结构和装饰工程；土方工程、地下降水等。§2.6 施工工期：建设单位方要求施工工期200d。§2.7 质量标准：省级优良。§2.8 场地及地基情况本工程场地地貌单元层属黄河冲击平原，原为耕地，地势平坦、开阔，场地地面绝对标高71.7地震基本烈度8度，场地内地下水为潜水，地下水位埋深约2.7m左右，地下水对混凝土无腐蚀。地下水位标高及基础底标高表(略)§2.9 建筑概况：本工程按使用功能及紧密的连接关系分为3个群体工程：（1）细格栅间（2座）、涡流沉砂池（2座）。（2）二沉池（2座）、配水集泥井（1座）。（3）污泥泵房。§2.10 2.9.1建筑设计：§2.9.1.1细格栅间涡流沉砂池工程：细格栅间涡流沉砂池以沉降缝为界，沉降缝处设有橡胶止水带。§2.9.1.2二沉池和配水集泥井：二沉池内径45m,贮水量5884m3。集泥井为二沉池的配套设施，为一外径16m,贮水量约53Onl3的小型水池。§2.9.1.3污泥泵房：污泥泵房为二层建筑，其地上下各一层；地下室层高4.5m,首层层高5.750m,室外地坪-0.30m总高6.55moII标段各项目由于结构特点不同，它们的±0.00与绝对高程的相对关系设计如下：配水集泥井二沉池工程：±0.00相对绝对高程68.95m。污泥泵房工程：±0.00相对绝对高程72.50m。细格栅间、涡流沉砂泥工程：±0.00相对绝对高程69.80m。§2.9.2.结构设计本工程结构形式:钢筋混凝土构筑物；结构抗震烈度8度。§2.9.2.1细格栅、涡流沉砂池间建筑结构特点表（略）§2.9.2.2二沉池建筑结构特点表（略）§2.9.2.3配水集泥井建筑结构特点表（略）§2.9.2.4污泥泵房结构特点表（略）§2.9.2.5污泥泵房装饰做法表（略）§2.10工程特点：§2.10.1各工程构筑物布局比较分散，机械、设备及人工工作效率低。§2.10.2本工程地下水位比较高，地下水贮量大，二沉池、集泥井局部和污泥泵房基坑基底位于最高水位以下，基础施工过程中需考虑排水。§2.10.3本工程结构复杂，多以曲面和不规则的平面结构为主，异型模板、钢管龙骨、曲线钢筋需用量大，加工制作需放L1大样确定。测量定位工作量大。§2.10.4直径45m二沉池结构超长，控制池体混凝土受温度影响而产生的收缩裂缝以及施工缝的处理为本工程的重点所在。§2.10.5本工程为大型水工构筑物，水池满足抗渗要求。§2.10.6结构施工过程中，工艺管道、预留洞、预埋件工程量大,而且精确度要求高。§2.10.7本工程建设单位要求施工工期200d,我方计划工期180d,相对于其复杂的工程结构和工程量18Od的施工工期相当紧迫。§2.10.8本工程建筑体量比较大，涉及部门、专业多，专业性极强；需组织多专业队伍配合施工。§2.10.9本工程为大型水工构筑物，内外装饰比较简单。§3施工布署根据工程的特点进行以下施工安排§3.1 施工总体目标§1 .1.1质量目标：达到省级优良。§2 .1.2工期目标和阶段性控制。§3 .1.2.1本工程工期目标：施工总工期为80d,比建设单位要求的施工工期再提前10%,本工程计划开工日期2001年4月1日。竣工日期：2001年9月27日。§4 .1.2.2施工阶段控制：根据本工程总的工期目标，确定各施工阶段完工的施工工期目标表（略）§3.2 项目工程施工组织§3.2.1 由于本工程的建筑规模比较大、施工任务比较重，而且工程质量目标定为“省级优良”标准，为确保工程质量达到预控的质量等级，根据我公司制定的项目经理部组建办法及其他相关文件的要求,本工程建立一级项目经理部。项目经理具有国家一级项目经理资质，组成项目经理部的管理成员，优先选用本公司具有较高专业素质和施工经验的技术人员，组成一个织织有力机构健全的项目经理部。项目经理部组织机构图（略）§3.2.2.施工任务划分根据本工程的建筑结构特点、工程位置情况和我公司生产实际情况，本工程安排3个土建专业队分别完成细格栅间和涡流沉砂池，二沉池和配水集泥井，污泥泵房子项目的施工。各项目分别组织流水施工。§3.3.施工程序§3.4施工原则在本工程施工中，为保证工程质量，根据建筑施工的客观规律制定以下施工程序：先地下，后地上；先主体，后围护；先结构，后装修；先土建，后设备；先干线，后支线的施工原则。§3.5施工流水段的划分施工流水段的划分原则：以后浇带、沉降缝、施工缝为界划分流水段。§3.5.1细格栅间和涡流沉砂池以沉降缝为界划分为两个流水段图（略）§3.5.2细格栅间和涡流沉砂池竖向施工段的划分以施工缝为界划分为3个流水段图（略）§3.5.3二沉池底板、外墙水平施工流水段的划分：以设计施工后浇带为界划分为1、2、3、4、5流水段，图（略）§3.5.4二沉池底板、中心导流筒、外池壁竖向施工流水段的划分:为便于施工又能保证工程质量，以水平施工缝为界划分四段图（略）§3.5.5配水集泥井平面面积比较小，仅竖向划分施工流水段，为便于安排施工，结构工程划分成3个流水段图（略）§3.5.6污泥泵房施工流水段的划分：为保证地下室结构的整体性和抗渗性能，在水平面内，地下室外墙作为一个整体的施工流水段，地下室内柱墙作为一个流水段。以水平施工缝为界划分为5个流水段图（略）§ 1 分项工程施工总体思路§ 3 6.1混凝土工程根据本工程结构特点以及施工流水段划分后，二沉池底板和污泥泵房地下室一次浇筑混凝土量比较大，每施工段浇筑混凝土量约60m3次,其他各施工段一次浇筑混凝土数量都在20m3次以内，基于以上情况，进行以下安排：本工程各项目混凝土，均由现场自备搅拌站统一供应，并由混凝土运输车运至各项目。本工程二沉池底板及污泥泵房地下部分一次浇筑混凝土用量大，此部分全部采用自拌混凝土，用汽车泵送至工作面。其余均采用混凝土输送车运输到浇筑工作面，履带吊车吊运入模的方法。§ 4 6.2模板工程结构工程质量要求很高，而结构外观质量取决于模板的质量；模板的设计体现大型化、系列化、通用性、整体刚度大、易操作、施工方便快捷的特点，能保证混凝土具有较高的外观质量。为此除二沉池池内外模板采用全钢大模板外，其余构筑物基础、池（墙）壁、柱梁以600系列新型组合钢模板为主局部配少量的小钢模和木模板，所有顶（底）板模板选用竹胶模板，碗扣式脚手架支承体系。本工程所用大模板由金属结构厂设计加工，现场安装调试。小异形木模板均现场制作。§ 5 6.3钢筋工程根据钢筋工程总用量不大，但规格比较多，施工现场比较小的特点,钢筋的供应按计划分批进场，钢筋加工机械的选择体现快捷、高效原则。例如钢筋冷拉机械选用钢筋冷拉调直机，它集冷拉、调直、下料于一体，精度高，降低人工，无废料，用本机加工钢筋占地面积小等优点。为最大限度降低半成品在现场积压，钢筋的进场速度，钢筋加工速度与施工速度保持同步。所有各项目用钢筋均由加工厂统一加工，各项目分别绑扎的方法施To二沉池池壁及底板环形钢筋现场连接采用钢套筒连接。为保证异形钢筋的加工精确度，在加工场放1：1大样确定。§ 6 6.4脚手架工程由于本工程结构空间构件体积比较大，室内脚手架选用结构刚度比较大，施工快捷的碗扣式支承体系。外脚手架选用钢管双排脚手架，外围用密目安全网封闭。§ 7 6.5基坑排水工程本工程地下水位标高及基础底标高表(略)地下水贮藏形式为潜水，根据地下水的贮藏特点及工程基础底标高确定基坑排水方法：(1)污泥泵房、二沉池中心筒及其管基、配水集泥井及其管基
