汽车发动机曲轴拆装教案.docx

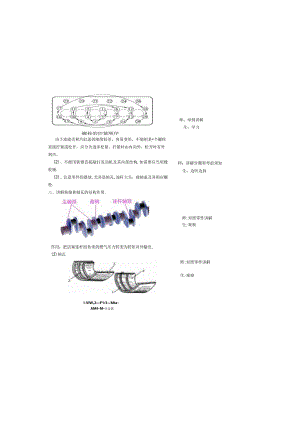

师：举例讲解生：学习由于油底壳和汽缸盖的刚度较差，容易变形，不能把某个螺栓直接拧紧或松开，应分次逐步松紧。拧紧时由内向外，松开时有外到内。师：讲解步骤和考前须知生：边听边拆(2)、不能用铁器直接敲打发动机及其内部结构,如需要应当用橡胶锤.(3)、注意零件的摆放,尤其是轴瓦,连杆大头，曲轴盖及其相应螺栓.三、讲解曲轴和轴瓦的结构作用.师:对照零件讲解 生:观察作用：把活塞连杆组传来的燃气压力转变为转矩对外输出.(2)轴瓦师:对照零件讲解生:观察I-VIW12f*l3Mta：AM4-M合金晨授课教师:科目：发动机教案课题发动机曲轴拆装课时1课型拆装教学标1、知识目标：掌握发动机曲轴的拆装；2、能力目标：掌握拆装过程步骤及考前须知：3、情感目标：培养良好的拆装习惯教学重点发动机曲轴拆装教学难点发动机曲轴拆装教学过程纲要一、课前导入二、发动机曲轴拆卸三、曲轴及轴瓦四、发动机曲轴安装五、小结教学过程备注一、课前导入：1、前面咱们说了发动机的五大系统1）、曲柄连杆机构2）、配气机构3）、冷却系统4）、润滑统5）、电子控制燃油喷射系统（电喷系统）2、曲柄连杆机构组成：1）、曲轴飞轮组2）、活塞连杆组3、曲轴飞轮组：曲轴、轴瓦、飞轮、这节课咱们一起拆装曲轴,再研究卜它的结构.二、发动机曲轴的拆卸过程及考前须知.1、松开油底壳放油螺栓，放掉油底壳中的润滑油.2、拆下油底壳考前须知：（1）.螺栓的松紧顺序师：提问生：讨论并答复。师：总结，导入上题。授课时间：2012-3.釉瓦反面很光滑,外表粗糙度底,在白然状态下不是半圆形,当它被装入连杆大头孔内时,有一定的过盆,故能贴在连杆大头壁上.具有良好的承载和导热能力,为了防止轴瓦的转动和轴向移动,每个轴瓦上都冲压出一个高于钢反面的定位凸键.内外表有油槽,起润滑作用.作用：润滑,减小摩擦,可以更换经济性好.(3)其他装置1.孔润滑油油路2.平衡重:平衡往复惯性,使发动机运转平稔(平衡重般曲轴制成一体)四、安装.考前须知与拆卸一样,螺栓拧紧应由内向外.工具整理五、总结师:对照零件讲解生:观察生:提问师:讲解注:整个拆装过程师在旁边知道纠正错误教学后记
