框架结构落地式脚手架施工方案.docx

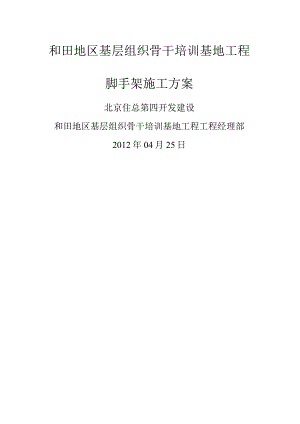

和田地区基层组织骨干培训基地工程脚手架施工方案北京住总第四开发建设和田地区基层组织骨干培训基地工程工程经理部2012年04月25日目录一 .工程概况11 .建筑概况12 .工程周边环境1二 .编制依据11 .施工图纸12 .主要标准规程22.1 主要法律、法规22.2 主要规程、标准23 .施工要求34技术保证条件35 .施工平面图46 .流水段划分图8.施工方案和准备91.施工进度方案92 .技术准备93 .机具准备10三 .劳动力方案101 .平安生产管理人员102 .工程管理职责IO3 .劳动力安排11四 .脚手架的搭设H1 .脚手架搭设概况112 .搭设顺序113 .搭设方法114 .剪刀撑设置125 .连墙杆设置126 .平安网设置127 .平安防护棚设置128 .脚手板的铺设139 .外架卸料平台搭设方案1310 .平安标志和平安色1511 .脚手架的搭设质量的检查和验收1512 .脚手架撤除1513 .脚手架搭设施工考前须知16五 .垂直运输设施17六 .卸料平台验算17七 .脚手架计算21一.工程概况1.建筑概况序号项目内容1建筑功能2建筑特点由教学楼、学员活动中心、消防泵房、学员宿舍、学员食堂、锅炉房。是北京援建的重点工程，建成后将是本市的标志性建筑。本建筑群的抗震设防烈度为7度，设计使用年限为50年。3建筑面积总建筑面积16437.86平方米4楼号层数首层标准层檐高m教学楼地上4层4.5米3.9米16.2m学员活动中心2层一层4.05米二层4.15m8.2m消防泵房地下1层3.4m5学员宿舍地上4层2.95m2.80m11.8m6学员食堂1层3.95m7锅炉房1层5.1m2.工程周边环境场地开阔，东侧为XXXXXXXX,施工现场距离居民居住区较近，施工中需注意对噪声等污染源的控制和文明施工，特别是要加强行政保卫工作防止发生治安事件。二.编制依据1 .施工图纸楼号图纸类别图纸编号发图日期备注1教学楼建筑建总-01、建施01242012.01结构结施-01262012.01电气电施-l072012.01水、暖施暖施-01062012.01水施-01102012.012学员活建筑建施01092012.01动中心结构结施21122012.01电气电施-01052011.09水、暖施水施-0106;暖施-01032012.013消防泵房建筑建施-01022011.09结构结施-01082011.09电气电施-01022011.09水、暖施水施-0102;暖施-01042012.014学员宿舍建筑建施-01082012.01结构结施-01122012.01电气电施-01072011.09水、暖施水施-0108;暖施-01052012.015学员食堂建筑建施-01052012.01结构结施-01062011.09电气电施-01052011.08水、暖施水施-0105;暖施-01032012.016锅炉房建筑建施-01022011.09结构结构-01042012.01电气电施-Ol2011.09水、暖水施-0103;暖施-01032012.012 .主要标准规程2.1 主要法律、法规类别名称编号国家中华人民共和国合同法主席令地91号令中华人民共和国建筑法主席令地70号令中华人民共和国平安生产法平安生产许可证条例国务院第397号令建筑工程质量管理条例国务院第279号令2.2 主要规程、标准类别名称标准号国家建筑施工扣件式钢管脚手架平安技术标准JGJ130-2001建筑施工模板平安技术标准JGJ162-2008混凝土结构设计标准GB50010-2002建筑地基根底设计标准CGB50007-2002J钢结构设计标准GB50017-20033 .施工要求3.1 确保落地式脚手架在使用周期内平安、稳定、牢靠。3.2 脚手架在搭设及撤除过程中要符合工程施工进度要求。3.3 脚手架施工前对施工人员进行技术交底，严禁盲目施工。4技术保证条件4.1 平安网络4.2 脚手架的搭设和撤除需严格执行该专项方案。5.施工平面图教学楼平面图学生活动中心平面图消防泵房平面图学生宿舍平面图学生食堂平面图锅炉房平面图6.流水段划分图教学楼根底、结构流水段划分图学员宿舍根底、结构流水段划分图三,施工方案和准备1.施工进度方案工程名称开始时间结束时间教学楼2012年4月下旬2012年7月下旬学员活动中心2012年4月下旬2012年7月下旬消防泵房2012年4月下旬2012年6月下旬学生宿舍2012年4月下旬2012年7月下旬食堂2012年4月下旬2012年6月下旬锅炉房2012年4月下旬2012年6月下旬2.技术准备根据施工图纸及现场条件，结合施工总体部署，脚手架方案拟选择如下几种：2.1 该工程为框架结构，楼层全高最高的为16.2米，整体工程的层高V50m,在施工外脚手架的选用上采用落地式钢管双排脚手架，外挂密目平安网。采用梁板支模架采用满堂红扣件式钢管脚手架。2.2 室内装修脚手架：局部楼层层高小于3m,采用自制马凳或专用移动式脚手架平台。当层高超过3m,根据施工要求搭设满堂红脚手架或简易脚手架，上铺脚手板进行内装饰及安装工程施工。2.3 施工用材料的技术要求扣件外表不得有裂缝、气孔及其他影响使用的缺陷。扣件与钢管扣紧时接触良好，接触面严格吻合。旋转扣件转动部位灵活，旋转扣件的两旋转面间隙应小于1mm。当扣件夹紧钢管时，开口处的最小距离不大于5mm。脚手架钢管采用外径为048mm,壁厚为3.5mm焊接钢管，材质符合普通碳素结构钢技术条件GB700-79中A3钢的规定。外表应平直光滑，不得有裂纹、分层、压痕等缺陷，外表有凹凸状严重锈蚀麻点、有裂缝、变形、扭曲的钢管一律不准使用。钢管端面应平直，严禁有斜口、毛口、卷口等现象。用于立柱、纵向水平支撑杆（斜撑、剪刀撑、抛撑等）的钢管宜为46.5m,用于横向水平杆的钢管宜为2.22.5m为宜。每根钢管最大重量不宜大于25kgo脚手板选用12mm厚竹胶板，脚手板宽度不小于250mm,厚度不小于50mm,长度选用1.5m、3.0m两种，确保施工平安。平安网采用正规厂家产品，严格按照平安产品验收程序验收，验收时必须查对产品生产许可证、产品合格证及产品检验报告，并进行逐一登记备案。3.机具准备名称单位数量用途架子扳手把15搭设和撤除架子用力矩扳手把15检查架子扣件拧紧力矩用倒链葫芦个15调整架子水平弯曲度四.劳动力方案1 .平安生产管理人员脚手架支设过程中，因处在施工顶峰期，各施工班组在交叉作业中，故应加强平安监控力度，现场设定假设千名平安监控员。水平和垂直材料运输必须设置临时警戒区域,用红白三角小旗围栏。同时成立以工程经理为组长的平安领导小组以加强现场平安防护工作。2 .工程管理职责2.1 工程经理：全面负责工程的生产、平安、技术及质量，对施工过程进行全面的控制。2.2 生产经理：负责工程生产、平安工作，领导生产、平安人员对施工过程进行控制，解决验收过程中存在的问题，保证工程质量并负责现场平安工作的全面组织管理及监控。2.3 技术负责人：负责技术、质量工作的全面组织管理及监控。2.4 施工员：负责施工过程中全面协调、安排，施工进度控制，人员组织及混凝土施工的工作，施工过程中按标准要求把关，控制每道工序的施工质量。2.5 质检员：负责按标准及方案要求进行施工中的检查及验收。2.6 技术员：负责解决图纸上的设计问题，现场发生的一般技术质量问题。2.7 平安员：杨鑫涛负责架子搭设和撤除施工中的各项平安工作，严格执行施工方案中的各项要求。3 .劳动力安排工种人数备注教学楼架子工8按照工程量、施工流水段和工序合理安排施工作业学生活动中心架子工8学生宿舍架子工8学生食堂架子工4消防泵房架子工4锅炉房架子工4哨子工3五.脚手架的搭设1 .脚手架搭设概况本工程主体1层至4层施工外架采用落地式双排钢管脚手架，脚手架搭设高度为18.2m（10.2m>5.4m、13.8m、5.95m、7.Im）,外架挂密目平安网。外架外立杆根底落在楼体周边根底回填土与自然地平相平的地面上，第一排扫地小横杆同立杆纵向间距，间距为1.5m,小横杆一端扣外立杆上，另一端落在一层混凝土楼板上，内立杆扣在扫地小横杆上，设双扣件传力。根据工程情况，脚手架搭设参数如下：内立杆离墙0.3m,立杆排距0.9m,立杆纵距1.5m,脚手架步距1.8m,脚手架外排在0.9m处加设一道平安栏杆。2 .搭设顺序基底清理一挂线一立杆定位一摆放扫地杆一竖立杆与扫地杆扣紧一装扫地小横杆与立杆和扫地杆扣紧一装第一步大横杆与各立杆扣紧一安第一步小横杆一安第二步大横杆一安第二步小横杆一加设临时斜撑杆，上端与第二步横杆扣紧一安第三、第四步大横杆和小横杆一安装二层与柱拉杆一接立杆一加设剪刀撑一铺设脚手板、绑扎防护栏及挡脚板一挂设平安网。3 .搭设方法从挂好外架线的一个角或跨中立外架的立杆和大横杆，采用小横杆临时固定，开始竖杆时不少于三根。立杆和大横杆要长短搭配，接头位置互相错开。外架外立杆根底落在周边自然地基土顶部，不进行根底处理，立杆下设置垫板。内立杆扣在扫地小横杆上，第一步大横杆离地面的高度200mm,大小横杆每步的高度为1.8m,采用6.0m义1.8m密目平安网。在搭设一步高后进行立杆和大横杆的校正调直。立杆应用线锤校正其垂直度1架高的1/200）,大横杆应拉线调直并校正水平（高差不超过50mm,并不大于1/300）。4 .剪刀撑设置剪刀撑的搭设是将二根钢管斜向交叉扣在立杆和大模杆上，增加架体纵向刚度，防止架体变形。斜杆两端扣件与立杆节点的距离不宜大于20cm,最下面的斜杆与立杆的连接点离地面不宜大于50cm,且底层底部斜杆的下端应置于垫板上，以保证架子的稳定性。脚手架纵向按每组剪刀撑跨越立杆根数为57根（6m）,斜杆与地面夹角在4560°之间。剪刀撑斜杆应与立杆和伸出的小横杆进行连接，底部斜杆的下端应置于垫板上。剪刀撑斜杆的接长，均采用搭接，搭接长度不小于LOm,用3个旋转扣件等
