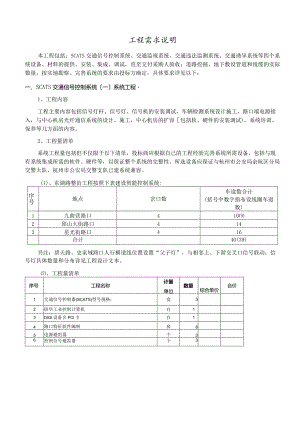

杭州项目包括：SCATS交通信号控制系统、交通监视系统、交通违法监测系统、交通诱导系统等四个系统设备.docx

工程需求说明本工程包括：SCATS交通信号控制系统、交通监视系统、交通违法监测系统、交通诱导系统等四个系统设备、材料的提供、安装、集成、调试，直至交付采购人验收；道路挖掘、地下敷设管道和线缆的实际数量，按实地勘察、完善系统的要求由投标方确定，具体要求详见以下：一、SCATS交通信号控制系统一系统工程1、工程内容工程主要内容包括信号灯杆、信号灯、信号机的安装调试，车辆检测系统设计施工，路口端电源接入，与中心机房光纤通信系统的设计、施工，中心机房的扩容包括软、硬件的安装调试)，系统培训、保养等几方面的内容。2、工程量清单系统工程量包括但不仅限于以下清单，投标商应根据自己的工程经验完善系统所需设备，包括与现有系统集成所需的软件、硬件等，以保证整个系统的完整性。所选设备应保证与杭州市公安局余杭区分局交警大队、杭州市公安局交警支队已建系统兼容。(1)、东湖路整治工程按照下表建设智能控制系统:序号地点岔口数车道数合计(括号中数字指布设线圈车道数)1九曲营路口4102邱山大街路口4143星光街路口416合计40(39)另注：碧天路、史家域路口人行横道线位置设置“父子灯”，与相邻上、下游交叉口信号联动；信号灯具体数量和分布详见工程设计文本。、工程量清单序号工程名称计量单位数量综合单价合价1交通信号控制器(SCATS)型号规格：套32研华工业控制计算机台13DIGl设备含PCl卡台14路口特征软件编制套85电源避雷器个36控制信号避雷器个37电缆保护管铺设;材料品种：镀锌钢管规格：G80（挖土、回填土、废土外运）m30008电缆保护管铺设;材料品种：PE管规格：D75（挖土、回填土、废土外运）m4509交通信号灯安装;300LED人行道灯套4410交通信号灯安装;40（）LED机动车信号满屏灯套311交通信号灯安装:400LED机动车信号箭头灯套2612交通信号灯安装;300LED机动车信号辅灯套2513交通信号灯安装;300LED非机动车信号灯套1214检测线圈馈线m400015枪测线圈个3916控制电缆KVV22-4*1.5米1800017控制电缆KVV22-6*1米100018电源信号线型号规格：RVV-4*1品牌：m180019电力电缆YJV-3*6米900020带五路视频光端机5路视频+1路232+2路422+网套421信号控制软件套I22窖井500*500*500座6023新建光缆点个324通讯线套3（二）系统功能；标准路口交通环境。通过系统化的路口交通工程设计，标准路口的渠化、交通信号和交通标志分布，均衡路网中的交通分布；安装标准的、稳定可靠及功能灵活的交通控制设备和系统，使系统能满足各种交通控制的需求；系统运行时可连续准确地采集大量现场交通数据，通过对交通数据的采集、保存和处理，不仅直接用于交通控制，还可以为交通指挥调度和城市交通规划提供准确的量化依据；从区域乃至全局的角度实时优化交通控制，缓解交通拥挤，缩短通行时间，减少交通事故、降低交通污染、提高现有道路的通行能力。主要部件要求：1、信号灯杆：信号灯杆由建设局统一制作，该工程中标人按照设计方案，以及招标文件的有关要求进行安装调试（说明：其它系统立杆的要求同该条）。2、信号灯：交通信号灯由独立的发光单元组成，发光单元具有无色的透光面，信号灯的外壳、色片及密封圈外表平滑，无缺料、无开裂、无银丝、无明显变形和毛刺等缺陷；信号灯发光单元透光面尺寸为400mm300三,发光强度到达ttB-148872003道路交通信号灯的相关标准。外壳采用铝制金属材料,一次压铸成型;外壳净重：403信号灯18KG以内、303信号灯13.5KG以内、302信号灯9KG以内；遮沿也采用金属铝材料制成；遮沿长度不小于信号灯发光面透光尺寸的L25倍,遮沿侧夹角小于80°,遮沿包角不小于270。信号灯的电源要求、绝缘要求、功耗要求、耐上下温性能、抗震性能等产品要求，均须到达GB14887-2003道路交通信号灯的相关标准。每一种交通信号灯都必须符合灯具一般平安要求与实验(GB7000.1-2003k灯光信号颜色(GB/T8417)和电工电子产品环境实验(GB/T2423)的规定，并提供国家权威机构的检测报告。每组信号灯必须单独放线至信号机，采用KVV224*1.5钢套线，同时每根机动车信号灯灯杆至信号机预留一根备用线。3、路口车辆检测线圈施工为确保施工平安，应按规定配备示警灯和示警带，并在施工过程中配备平安员。检测线圈的敷设须符合SCATS系统的相关要求。4、路口信号机与车辆检测系统、通讯网络、信号灯的集成设计、安装和调试。系统可以完全独立操作，完成信息采集、信息传输、信息处理、显示等一系列工作。控制系统可以实时对路面检测器采集到的资料加以分析、处理，能够随时更改配时方案，以适应路口车流的需要。系统有自检功能。5、防雷设备电源避雷器：雷电通流量8/20US)220KA电压保护水平(8/2OUS20KA)2KV电压保护水平(8/2OUS3KA)1KV工作电压：220V接线方式：并联控制信号避雷器：接入方式：串接口类型：接线柱工作电压(V)：25最大放电电流：5KA额定通流：3KA电压保护水平UP(V)线与线：90V电压保护水平UP(V)线与地：90V响应时间TaW(ns)：1传输频率W15MHz工程内容：工程主要内容包括信号灯杆、信号灯、信号机的安装调试，车辆检测系统设计施工，路口端电源接入，与中心机房光纤通信系统的设计、施工，中心机房的软、硬件的安装调试(此次投标不少于8个路口的软件和接口)，系统培训、保养等几方面的内容。投标人应根据自己的工程经验完善系统所需设备,包括与现有系统集成所需的软件、硬件等，以保证整个系统的完整性。所选设备应保证与支队已经建成的系统实现联网和兼容,以及下一步的扩容和升级。二、交通监视系统(一)工程量清单1、工程内容系统工程量包括但不仅限于以下清单，投标商应根据自己的工程经验完善系统所需设备清单，包括与现有系统集成所需的软件、硬件等，以保证整个系统的完整性。所选设备应保证与杭州市公安局余杭区分局交警大队、杭州市公安局交警支队已建系统兼容。整治工程按照下表建设交通监视系统：序号地点数量1东大街路口12九曲营路口13邱山大街路口14星光街路口1合计42、工程量清单序号工程名称计量单位数量综合单价合价1彩色一体机配专用支架台42电源避雷器个43视频避雷器个44控制信号避雷器个45机箱套46硬盘录像机型号规格：海康8016HF-S台17硬盘型号规格：SATA500G个38稳压器1KW/220V套4(二)主要设备技术要求：模拟监控系统和数字监控系统应保证和已经建设完成的系统完全兼容。1、彩色一体化球机本工程推荐采用美国PELCOinfinovaHoneywell的球机。1/4,CCD变焦镜头、光学变焦倍数工26；A彩色转黑白低照度，彩色0.07LUX或以下；黑白0.(HLUX或以下；分辨率，彩色工480线；信噪比:优于50dB80倍宽动态范围。上球罩存储器，可存储所有参数设置，掉电不丧失内置云台：水平360°连续旋转，垂直090°旋转，带自动翻转预置位：最多128个；可定义密码保护、隐私区域、自动归位功能。具有自动聚焦、自动光圈、背光补偿、自动增益及白平衡调节功能自动适应多种协议解码器A采用IP66全天候防护罩环境温度：-20+60、环境湿度：090%RH24VAC供电2、硬盘录像机由于天网工程工程采用了海康威视的硬盘录像机，为了确保系统运行的可靠性，方便下一步开发，本工程采用海康DS-8016HF-S硬盘录像机，硬盘能确保录像文件保证15天以上。3、防雷装置：电源避雷器：雷电通流量(820us)220KAA电压保护水平(8/2OUS20KA)2KV电压保护水平(8/2OUS3KA)1KV工作电压：220V接线方式：并联视频避雷器：接入方式：并联特性阻抗():75接口类型：BNC工作电压(V)：25电压保护水平UP(V)线与线：90V电压保护水平UP(V)线与地：90V雷电通流量(820us)210KA工作频率15MHZA插入损耗W(dB)：0.5控制信号避雷器：A接入方式：串接口类型：接线柱工作电压(V)：25最大放电电流：5KA额定通流：3KA电压保护水平UP(V)线与线：90V电压保护水平UP(V)线与地：90V响应时间Ta(ns)：1传输频率W15MHz三、交通违法监测系统(一)工程量清单根据实地及分道情况，并依据技术控制方式，确定以下安装路口及控制车道数。序号地点岔口数(设备点型)车道数合计(括号中数字指布设线圈车道数)备注1九曲营路口28(8)2邱山大街路口414(12)3星光街路口4合计16(14)38(34)系统工程量包括但不仅限于以下清单，投标商应根据自己的工程经验完善系统所需设备清单，包括与现有系统集成所需的软件、硬件等，以保证整个系统的完整性。所选设备应保证与杭州市公安局余杭区分局交警大队、杭州市公安局交警支队已建系统兼容。序号工程名称计量单位数量综合单价合价1主机箱套32视频线型号规格：SYV75-5-2m30003电源信号线型号规格：RVVP-6*0.75m30004电线型号规格：RVVP-2*O.5m30005电线型号规格：RVVP-10*0.5m30006电线型号规格：RVV-4*1.5m30007信号控制线型号规格：RVV6*0.5m30008避雷器个109避雷器箱个1010数据传输器套311检测器信号控制转换器。安装配件套312控制器套613路口记录机嵌入式台614信号灯信号转换器套315车辆检测器1-8级可调型号规格
