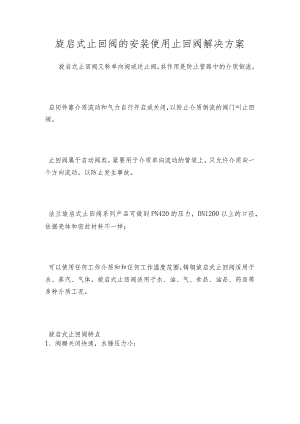

旋启式止回阀的安装使用止回阀解决方案旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和气力自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，紧要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。法兰旋启式止回阀系列产品可做到PN420的压力，DN1200以上的口径，依据壳体和密封材料不一样；可以使用任何工作介质和和任何工作温度范围，铸钢旋启式止回阀适用于水、蒸汽、气体，旋启式止回阀适用于水、油、气、食品、油品、药品等多种介质工况。旋启式止回阀特点1、阀瓣关闭快速，水锤压力小;2、水平或垂直管道均可使用，安装便利;3、流道通畅、流体阻力小;4、动作灵敏、密封性能好;5、阀瓣行程短、关阀冲击力小;6、整体结构、简单紧凑、造型美观;7、使用寿命长、牢靠性高。旋启式止回阀标准设计规范：GB/T12236BS1868结构长度:GB/T12221ASMEB16.10法兰连接：GB/T9113ASMEB16.5试验与检验：GB/T13927API598API6D旋启式止回阀的安装与使用1抽汽止回阀垂直安装在水平管道上，使用是一般处于全开状态。2安装前应先进行以下工作A卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢;B剥去阀瓣表面上的油纸，去除阀瓣面上的油垢;3安装时介质的流向必需限制。4通过管路的介质不应带有硬质颗粒，以免损伤密封面5该阀门出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使用。止回阀的标准分类止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。止回阀属于自动阀类，紧要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。水泵吸水关的底阀也属于止回阀类。依据不同标准分类如下:1、按结构分类可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。2、按材质分类铸铁止回阀;黄铜止回阀;不锈钢止回阀.3、按功能分类NRVZ静音式止回阀;NRVG静音式止回阀;NRVR静音式止回阀;SFeV橡胶瓣逆止阀;DDCV双瓣逆止阀.
