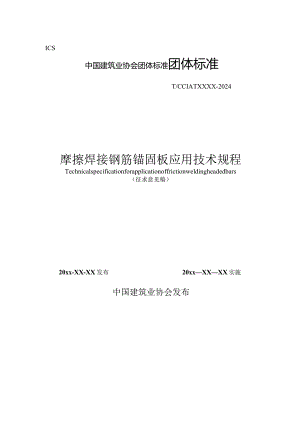

ICS中国建筑业协会团体标准团体标准T/CCIATXXXX-2024摩擦焊接钢筋锚固板应用技术规程Technicalspecificationforapplicationoffrictionweldingheadedbars（征求意见稿）20xx-XX-XX发布20xxXXXX实施中国建筑业协会发布1总则12术语和符号52 .1术语53 .2符号73材料与设备81.1 1钢筋81.2 锚固板101.3 摩擦焊机124性能要求155型式检验166设计176. 1部分锚固板177. 2全锚固板367施工428. 1一般规定427.2加工428检查与验收46附录A钢筋锚固板试件极限拉力试验方法50附录B钢筋锚固板试件弯曲性能试验方法52本规程用词说明53引用标准名录54条文说明55Contents1 Generalprovisions错误!未定义书签。2 Termsandsymbols错误!未定义书签。3 1Terms错误!未定义书签。4 .2Symbols错误!未定义书签。3Materialsandequipment错误!未定义书签。3. 1Steelbar错误!未定义书签。3. 2Anchoragehead错误!未定义书签。5 .3Frictionweldingmachine错误!未定义书签。6 Permancerequirements错误!未定义书签。7 Initialtypetest错误!未定义书签。8 Design错误!未定义书签。9 .1Partialanchoragehead错误!未定义书签。10 2Fullanchoragehead错误!未定义书签。7Construction错误!未定义书签。7. 1Generalrequirements错误!未定义书签。11 2Process错误!未定义书签。12 Inspectionandacceptance错误!未定义书签。Appendix A TestmechodforultimatetensilestrengthofheadedbarSamPIeS错误!未定义书签。Appendix B TestmechodforbendingperformanceofheadedbarSmPleS错误!未定义书签。Explanationofwording错误!未定义书签。1.istofquotedstandards错误!未定义书签。Addition:ExplanationofProvisions错误!未定义书签。1总则1.0.1为规范混凝土结构工程中摩擦焊接钢筋锚固板的应用，做到安全适用、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用于混凝土结构中摩擦焊接钢筋锚固板的设计、施工及验收。1.0.3摩擦焊接钢筋锚固板除应符合本规程外，尚应符合国家现行有关标准的规定。【条文说明】钢筋在混凝土中的锚固是钢筋混凝土复合材料共同工作的基础。钢筋锚固对结构中钢筋强度发挥、裂缝控制、配筋构造及结构安全性均有重要影响，是各类工业与民用建筑、大跨桥梁、水工结构、地铁、隧道、电视塔、核电站等混凝土结构工程均会采用的基本技术。钢筋的可靠锚固与结构安全性密切相关，钢筋锚固失效将引起承载力丧失并引发垮塌等灾难性后果，其重要性非常明显。不同的钢筋锚固方式将明显影响混凝土结构设计和施工方法。钢筋在混凝土中埋入段的锚固能力由钢筋与混凝土间的粘结力、摩擦力和钢筋表面横肋与混凝土的机械咬合力组成，可统称为粘结锚固。当钢筋锚固长度有限，仅靠自身粘结锚固性能无法满足受力钢筋承载力要求时，现行国家标准混凝土结构设计规范GB50010推荐采用90。弯钩、135°弯钩及一侧贴焊锚筋、两侧贴焊锚筋、穿孔塞焊锚板、螺栓锚头等机械锚固措施。传统的钢筋锚固方式是利用钢筋与混凝土的粘结锚固或利用弯折钢筋和带弯钩钢筋减少粘结锚固长度后进行锚固。这种传统锚固方式为锚固所增加的钢筋用量较大，且易造成锚固集中区钢筋拥挤，影响混凝土浇筑质量。钢筋机械锚固指在钢筋端部设置锚固板或贴焊锚筋，使钢筋规定锚固力由钢筋与混凝土之间的粘结作用和锚固板（贴焊锚筋）承压面的承压作用共同承担或钢筋规定锚固力由锚固板（贴焊锚筋）承压面的承压作用全部承担的锚固方法。为解决弯钩锚固钢筋引起的钢筋拥挤问题，近年来，国内外学者针对钢筋端部机械锚固开展了大量研究，采用的机械锚固措施主要包括钢筋锚固板（直螺纹连接、锥螺纹连接、摩擦焊连接等）、扩大套头、锁头（冷锻、热徽）等形式，对钢筋机械锚固的基本性能和钢筋锚固板在框架节点、基础底板、墙体中的应用开展了不少有价值的研究和实践工作，取得了丰富的研究和应用成果。研究结果和工程实践均表明，端部机械锚固钢筋表现出了优异的锚固性能，可有效替代传统弯钩锚固形式。本规程是在总结国内外大量钢筋锚固板试验研究成果和众多重大工程采用钢筋锚固板的基础上编制的。本规程旨在规范混凝土结构工程中摩擦焊接钢筋锚固板的应用，做到安全适用、技术先进、经济合理、确保质量。国家标准GB500102010混凝土结构设计规程在第8章中增加了钢筋锚固板（即螺栓锚头）作为钢筋机械锚固形式之一，并规定了相关技术要求，并在第11章和第9章分别规定了抗震和非抗震框架节点采用钢筋锚固板代替标准弯折钢筋的相关规定。这些规定为推广应用钢筋锚固板提供了技术依据，但其规定提了一些原则性要求，且仅规定了部分锚固板的相关要求。行业标准JGJ256-2011锚固板钢筋应用技术规程详细规定了钢筋锚固板分类、性能要求、设计规定、安装和检验，为推广应用钢筋锚固板提供了设计依据。国家建筑标准设计图集17G345钢筋锚固板应用构造发布，便于广大设计、施工和监理人员更快更好地理解、掌握并应用钢筋锚固板技术，为混凝土结构工程广泛应用钢筋锚固板提供了更有效的技术保障。钢筋机械锚固技术被连续列入我国建筑业10项新技术2010年版和2017年版。我国还发布实施了国家标准GB/T42355.12023钢筋混凝土用锚固板钢筋第1部分：技术条件和GB/T42355.22023钢筋混凝土用锚固板钢筋第2部分：试验方法。目前，我国钢筋锚固板工程应用条件成熟，国家、行业标准体系完善，设计、施工有据可依，钢筋锚固板技术已在核电工程、房屋建筑、水利水电、地铁工程等领域得到应用。我国钢筋机械锚固技术在工程应用上取得了显著进展，以直螺纹连接钢筋锚固板为代表的钢筋机械锚固技术得到了广泛应用，为工程界解决钢筋锚固问题提供了解决方案，总体水平已处于国际领先地位，且随着工程实践经验的不断积累，该技术日趋完善。该技术在三门APIOoO核电站建设中首次取代美国公司同类产品，并在山东海阳、广东陆丰、海南昌江、浙江方家山、福建福清、浙江三澳、福建漳州等一大批核电站中得到应用。钢筋机械锚固的有效性已被众多先进工业国家认可，并已在相关技术标准中得到体现，如美国Aa352、ACl318规范、AASHTo桥梁设计规范、加拿大混凝土结构设计规范CAN3-A23.3-94等均充分肯定了钢筋锚固板的机械锚固作用。美国混凝土协会和美国土木工程师协会352委员会(ACI-ASCECommittee352)早在2002年便发布了钢筋锚固板在框架节点中应用的设计建议，详见ACl352R-02RecommendationsforDesignofBeam-coIumnConnectionsinMonolithicReinforcedConcreteStructures。美国混凝土房屋建筑设计规范ACl318先后在02、05、08、19版中均详细规定了钢筋锚固板在房屋建筑中应用的相关规定，用其代替传统弯折钢筋锚固时，其锚固长度可取弯折钢筋锚固长度的0.75倍。美国AASHTo桥梁设计规范也有类似规定。此外，美国材料试验协会ASTM发布了ASTMA970/A970M18StandardSpecificationforHeadedSteelBarsforConcreteReinforcement,includingAnnexAlRequirementsforClassHAHeadDimensions,ICC-ES(ICCEvaluationService,Inc.)发布了AC347ACCEPTANCECRITERIAFORHEADEDENDSOFCONCRETEREINFoRCEMENT。ISO发布了ISO15698-12012Steelforthereinforcementofconcrete-Headedbars-Part1:Requirements和ISO15698-22012SteelforthereinforcementofconcreteHeadedbarsPart2:TestMMIod标准。加拿大规范CSAStandardCAN3-A23.394于1994年便规定了全锚固板在混凝土结构中应用的相关规定。可以看出，近年来，国际先进工业国家正在逐步完善钢筋机械锚固的有关规范。总体来说，其对钢筋机械锚固的作用是充分肯定的。摩擦焊接钢筋锚固板是利用锚固板承压面与钢筋端面相互摩擦产生的热量使接触面达到热塑性状态，然后迅速顶锻，完成二者焊接连接形成的钢筋锚固板。通过摩擦焊工艺将锚固板与钢筋组装后形成的钢筋锚固板具有良好的锚固性能，焊接质量稳定可靠、施工高效便捷，锚固板可工厂化生产和商品化供应，用它代替传统的弯折钢筋锚固和直钢筋锚固可以节约钢材，方便施工，减少结构中钢筋拥挤，提高混凝土浇筑质量，深受用户欢迎。摩擦焊接钢筋锚固板为工程界提供了一种可靠、快速、经济的钢筋锚固措施，具有重大经济和社会价值。在港珠澳大桥、深中通道、大连湾海底隧道等交通建设领域工程中，摩擦焊接钢筋锚固板得到了大规模应用。实践表明：采用摩擦焊接钢筋锚固板，将进一步提升施工效率和施工质量。目前，指导摩擦焊接钢筋锚固板应用的相关标准还有JGJI82012钢筋焊接及验收规程、JGJ182012钢筋焊接及验收规程、JB/T80862015摩擦焊机、JGJ/T272014钢筋焊接接头试验方法标准、JB/T42511999摩擦焊通用技术条件等。摩擦焊是利用焊件接触表面相对运动中相互摩擦产生的热，使其达到塑性状态，然后迅速顶锻而完成焊接的摩擦压焊或压接方法。摩擦焊将两种拟焊接的母材对合，并使之做相对的旋转运动，在此过程中，渐次施加推力使接触面因摩擦而产生热量，利用该热量使对合面及附近软化。当对合面温度达到一定的压接温度时，停止相对运动，并进一步增大压接推力，利用原子间引力的作用进行两种母材的接合。摩擦焊是目前世界上公认的具有较大技术潜力并着力倡导的焊接方法之一，随着摩擦焊接技术的成熟，摩擦焊也逐渐被应用到各个领域中，如航空航天、石油钻探、工程机械、汽车零部件、刀具、电力、建筑工程等。实践证明，正确的摩擦焊工艺可充分保证钢筋与锚固板之间的焊接质量，充分实现拉力和压力的传递，并实现更高的疲劳性能要求。由于避免了钢筋化学成分或外形尺寸波动带来的强度或尺寸偏差，极大程度地提高了摩擦焊接头性能和质量。目前，欧美、日本等已有大量采用摩擦焊接钢筋锚固板的工程案例。钢筋锚固板典型的应用场合有：（1）用钢筋锚固板代替传统弯筋，可用于框架结构梁柱节点。（2）代替传统弯筋及箍筋，用于梁、板、墙抗剪、抗冲切钢筋。（3）用于桥梁、水工结构、地铁、隧道、核电站等各类混凝土结构工程中的钢筋锚固。（4）用作钢筋锚杆（或拉杆）的紧固件。（5）用于预制装配结构、钢混组合结构。（6
