干式变压器保养、维修管理规程模板.docx

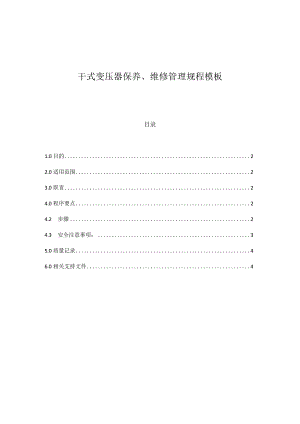

干式变压器保养、维修管理规程模板目录1.0目的22.0适用范围23.0职责24.0程序要点24.2 步骤24.3 安全注意事项：35.0质量记录46.0相关支持文件41.0目的确保检修后变压器的正常运行。2.0适用范围适用于项目干式变压器的保养3.0职责3.1项目经理负责抽查维保实施情况。3.2工程维修部主管负责组织至少一年一次保养，也可在必要时安排临时保养。3. 3维修工负责设备设施进行维修保养，遵守安全管理制度。3.4客户服务中心负责向有关用户通知停用电的情况。4.0程序要点4.1 保养频次4.1.1 处于运行或停运的变压器每年例行保养一次。4.1. 2新配置待投运的变压器在投运前预先保养一次。4.2 步骤4.2.1安全操作的规定见供配电安全管理制度。4.2.2配电室操作（仅是巡查作记录的除外）必须由值班负责人签发操作票，应急处理的须报知值班负责人并得到明确指示后进行，此时，值班负责人应落实各项安全防范事项。1.1.1 2.3断开检修变压器高压侧的断路器，合上接地开关，对变压器进行充分放电后，锁住高压柜，在开关把手处悬挂“禁止合闸”标志牌。4.2.4 干式变压器的保养，首先清扫瓷套管和外壳，其次检查外壳、垫片、瓷套管有无破裂、放电痕迹或胶垫有无老化，电缆及母线有无变形现象，有破裂的应进行更换。4.2.5 若接触面有变色现象或每运行5年应检查母线接触面是否保持清洁，接触面应除去氧化层并涂以电力复合脂。4.2.6 检查变压器的接地是否良好，地线是否腐蚀，腐蚀严重的应更换。4.2.7紧固引线端子、销子、接地螺栓、连线母线螺丝，如有松动的应拆下螺丝，或用细平铿轻铿接触面，用手感觉无任何凹凸不平的感觉后，用干净的布条擦去灰尘，抹上电力复合脂，换上新的弹簧垫圈，紧固螺丝，直至接触良好。重新紧固引线端子、销子、接地螺丝。4.2.8用干净的布和吸尘器清洁变压器周围及配件上的灰尘，检查消防设施及通风系统是否良好。4.2.9断开变压器高压侧的接地开关，并锁好高压开关节，用500V变压器一次侧、二次侧的线圈相与相、相对地之间的绝缘电阻，一次侧绝缘电阻不低于300兆欧，二次侧绝缘电阻不低于10兆欧。有变压器参数的须与变压器出厂前测定值比较，绝缘电阻不应低于出厂时原始数据的70%,若不合格应及时上报处理。4.2.10摇表摇测完毕后，再次合上高压侧的接地开关，让变压器进行放电。4. 2.11检查变压器室及变压器内有无遗留工具，然后撤离现场，锁上变压器外罩11o4.2. 12断开高压侧接地开关，再次检查变压器现场及低压侧的控制线，无误后，合上变压器高压侧断路器，让变压器试空载运行并取下高压侧标志牌。4.3. 13合上待保养变压器的低压侧隔离刀闸，用手柄把低压侧总空气开关摇入，并转移部分负荷至保养后的变压器，观察其带负荷运行情况。4. 2.14详细做好保养试运行记录。4.3安全注意事项：4.3.1摇测绝缘电阻必须两人进行。测试后要进行放电。4.3.2在未对变压器进行充放电、验电前，严禁触摸。4.3.3防止向变压器反送电及变压器向运行中的母排送电。4.3.4保养人应穿绝缘鞋，戴绝缘手套进行操作。4.3.5严禁误合闸。5.0质量记录5.1变压器保养记录表6.0相关支持文件6.1供配电安全管理制度
