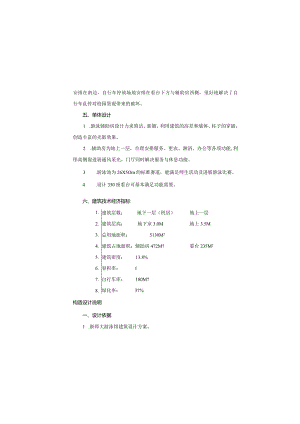

安排在南边。自行车停放场地安排在看台下方与辅助房西侧，很好地解决了自行车乱停对校园景观带来的破坏。五、单体设计1 .游泳辅助房设计力求简洁、新颖，利用建筑的高差和墙体、柱子的穿插，创造丰富的光影效果。2 .辅助房为地上一层，合理安排服务、更衣、淋浴、办公等各项功能,利彤高侧窗进展通风采光，门厅同时解决服务与休息功能。3 .游泳池为26X5Om的标准赛道，能满足师生活动及进展游泳比赛。4 .设计350座看台可基本满足功能需要。六、建筑技术经济指标1.建筑层数：地下一层（机房）地上一层2.建筑层高：地下室3.0M地上3.5M3.总用地面积：5130M24.建筑占地面积：辅助房472M?看台235M25.建筑密度：13.8%6.容积率：17.自行车库：180M?8.绿化率：37%构造设计说明一、设计依据1 .浙师大游泳馆建筑设计方案。2 .我国现行设计标准及规定：建筑设计说明一、设计依据1 .业主提供任务书。2 .浙江工业大学建筑设计研究院?浙江师范大学总体规划?1：2000,1：500总平面图。3 .国家有关法规、标准。二、工程概述拟建浙师大游泳池位于校区西北角，学生生活区内，东面、南面为学生宿舍，西边为体育运动场地，拟建为标准(可比赛用)泳池(26×50m)o三、设计指导思想1 .作为校内体育运动场地，要充分考虑其功能性，除了满足师生正常活动外，还要能进展专项比赛。2 .游泳馆的总图布置和造型，色彩应符合校园总体规划的要求。造型与色彩要考虑到周围建筑的照应与协调，又具有自身的特点。3 .充分考虑可持续开展方针，设计要有利于充分利用好的朝向和自然采光，尽量节约能源。考虑以后游泳池可以增加顶盖。四、总面设计1 .游泳馆以矩型为母题、泳池看台南北向，辅助机房东西向，与周围环境相吻合。2 .在功能上充分满足使用要求，更衣淋浴等辅助房安排在南端，看台安排在西端，可减少太阳西晒。3 .在游泳馆的入口布置上充分考虑人流因素及交通的例捷性。主入口一、设计依据GBJ15-87 （1997 年版）GBJ16-87 （1997 年版）GBJ140-90 （1997 年版）1. ?建筑给水排水设计标准？2. ?建筑设计防火标准？3. ?建筑灭火器配置设计标准？4. 建筑专业所提条件。二、Rii本工程位于浙师大校区西北角，学生生活区内，东面、南面为学生宿舍，西边为体育运动场地。三、水源本工程水源自校区管网接入，给水量分二块计算，游泳池补水量为287m3d,其它生活用水为11.5m3d.四、给水系统本工程给水由校区给水管网的压力直供，本工程水压要求为不小于0.25Mpao五、热水给水本工程淋浴间不设集中供热系统，在小淋浴间设电热水器，供应热水。开水选用电开水炉供应。六、游泳池给水系统游泳池给水由校区给水管网供应，为了节约用水采用循环过滤式净化给水系统，其工艺流程为：游泳池（回水）一一投加混凝剂一一毛发聚集器一一循环水泵一一压力式过滤器一一加药消毒一一游泳池（给水）。循环周期为7小时。循环水泵型号为KQL200-250型二台，Q=400m3h,H=20m,GB50009-2001GB50011-2001GB50010-2002GB50007-2002JGJ94-94GB50108-2001 ？建筑构造荷载标准？ ？建筑抗震设计标准？ ？混凝土构造设计标准？ ？建筑地基根基设计标准？ ？建筑桩基技术标准？ ？地下工程防水技术标准? 浙江省相应的技术规程二、地震烈度根据全国地震烈度区划图，金华地区地震基本烈度小于6度，本工程可不考虑抗震设防。三、设计荷载根据国家现行荷载标准取值，特殊用途的房间按实取值，金华市基本风压为0.35KNm2,本工程设计基本风压按当地基本风压取值。四、构造选型本工程总建筑面积470平方米，包括标准游泳池一个，西侧设一层看台，南侧设一层辅助用房。根据建筑功能及平面布置，标准游泳池采用全现浇钢筋混凝土墙板构造体系；西侧看台采用全现浇钢筋混凝土框架构造体系，全现浇钢筋碎楼面板；南侧辅助用房采用全现浇钢筋混凝土框架体系，全现浇钢筋碎屋面板。本工程由于尚未提供地质资料，基地形式将根据地质性况及构造受力情况作合理选用。给排水设计说明1 .有关标准标准？民用建筑电气设计标准?JGJ/T16-92？建筑设计防火标准？（1997年版）GBJ16-87？火灾自动报警系统设计标准?GB500116-98？建筑物防雷设计标准？GB50057-942 .有关资料浙师大基建设部游泳场设计任务书。本院建筑、暖通、给排水等工程提供的有关资料。二、负荷等级及供电系统本工程为多层建筑，又系学校内部场所，为三级负荷。由校内游泳场附近变电所引一路低压电缆（YJV22型）至本游泳场机房，在机房内设总动力配电柜，然后采用放射式至各用电点。疏散、备用照采用带蓄电池的应急照明灯。三、负荷估算详见附表一、二）本工程计算负荷144KW,其中照明80KW,空调、动力64KW,视在容量为I60KVAo四、照明系统本设计包括工作照明，应急照明及室外照明（含道路、庭院照明）。1.照度标准参照国家?民用建筑照明设计标准?中的要求进展设计，其照度不低度于以下所示：办公室300LX游泳（水面）200LXN=30KW,过滤器采用D25OO游泳池专用立式过滤器二台，混凝剂选用铝盐,PH值调整剂采用纯碱，除藻剂宜采用硫酸铜，消毒剂选用成品次氯酸钠，水中游离余氯量控制在0.40.6mgL°七、消防给水室外消防给水量为201/s。室内消防给水量为101/So室内、外消防水量由校区给水管网统一供应。本工程室内消防为高压制，室内消火栓布置间距不大于30米，消火栓的布置保证建筑物内任何一点都有两股水柱可以同时到达。在室内消火栓管网外端设水泵接合器。在建筑物内按?建筑灭火器配置设计标准?要求配置手提式灭火器。八、排水排水量按生活给水量的80%计，为9.2nd0排水系统采用雨、污分流排水制。室内生活污水经化粪池处理后与废水合并排入校区污水管，屋面雨水经管道收集后排入校区雨水管网。雨水量按金华市暴雨强度公式计算，设计重现期为二年，地面集水时间为5分钟。九、管材室内给水管采用钢塑型复合水管，丝扣连接，工作压力为LOMPa,消防给水管采用优质热镀锌钢管。排水管：室内排水管采用PVCU塑料排水管，埋地排水管采用PVC-U加厚排水管，室外排水管采用PVC-U加筋塑料排水管。电气设计说明一、设计依据动力开水炉3X30.98.1小计80同时系数Ko=O.864暖通设计说明一、设计依据：1 .?采暖、通风与空调设计标准？GBJ19-87（2001版）2 .?建筑设计防火标准？GBJ16-87（97»3 .筑单位提供批准文件及要求（详土建局部）4 .提供建筑平、立、剖面图二、设计气氨弁数（金华地区）夏季通风34最热月月平均相对湿度74%三、设计范围和要求本工程包括游泳池管廊通风设计和辅助用房通风设计.1 .辅助用房中男女更衣淋浴间设机械通风系统,按6次/h计算排风量.2 .游泳池管廊设机械通风系统,按10次/h计算排风量.目录一、建筑设计说明二、构造设计说明三、给排水设计说明四、电气设计说明五、暖通设计说明六、投资估算书更衣、卫生间：IoOLX2 .光源及灯具型式游泳场地采用金属卤化物灯或高显色高压钠灯。办公室采用荧光灯，更衣、淋浴采用防潮型白炽灯。3 .应急照明主要出入口、通道、公共场所设置带蓄电池的疏散指示标志灯及事故、正常二用型应急照明灯，其持续工作时间不少于30分钟。五、防雷、接地1 .本工程为不需设防雷装置。2 .本工程低压配电系统接地型式采用TN-C-S系统。3 .本工程作总等电位联结。游泳池、淋浴间作局部等电位联结。附表一负荷估算表一负荷性质场所名称单位面积容量(W112)建筑面积(m2)计算负荷(KW)照明游泳池48办公302006淋浴2048辅助用房10室外照明30小计102同时系数Ko=O.880附表二负荷估算二负荷性质场所名称单位面积容量(Wm2)建筑面积(m2)计算负荷(KW)空游泳池循环泵3O×2160调热水循环泵3X20.53七、建筑方案图纸
