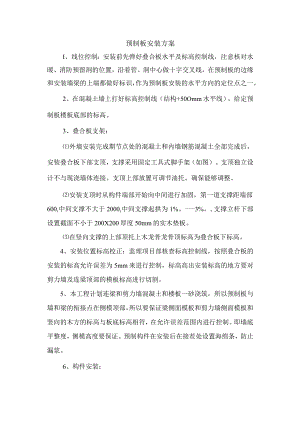

预制板安装方案.docx

预制板安装方案I、线位控制：安装前先弹好叠合板水平及标高控制线，注意核对水暖、消防预留洞的位置，沿着管、洞中心做十字交叉线，在预制板的边缘和安装墙梁的上端都做好标识，作为预制板安装的水平方向的定位点之一。2、在混凝土墙上打好标高控制线（结构+50Omm水平线），给定预制板楼板底部的标高。3、叠合板支架：外墙安装完成期节点处的混凝土和内墙钢筋混凝土全部完成后，安装叠合板下部支顶，支撑采用固定工具式脚手架（如图）。支顶独立设计不与现浇墙体连接。支顶上部放置可调节油托。确保能够调整。安装支顶时从构件端部开始向中间进行加固，第一道支撑距端部600,中间支撑不大于2000,中间支撑起拱为1%。-3%。,支撑立杆下部设置截面不小于200X200厚度50mm的实木垫板。在竖向支撑的上部顶托上木龙骨龙骨顶标高为叠合板下标高。4、安装位置标高校正：监理项目部核查标高控制线，按照叠合板的安装的标高允许误差为5mm来进行控制，标高高出安装标高的地方要对剪力墙及连梁顶部的模板标高进行切割。5、本工程计划连梁和剪力墙混凝土和楼板一砂浇筑，所以预制板与墙和梁的衔接点在侧模顶部，所以要保证梁侧面模板和剪力墙侧面模板和竖向的木方的标高与板底标高相符，在允许误差范围内进行控制。即墙底平整度，侧模高度要保证。预制构件在安装后在接茬处设置海绵条，防止漏浆。6、构件安装：按图纸要求确定好构件，编号无误后进行吊装。先安装靠近墙边的叠合板，然后在安装其它部位，这样有利于施工方便。由于预制构件重量大，吊叠合板时的下降速度必须缓慢，吊车司机听从吊车指挥的要求，吊车司机与吊车指挥人员之间必须有良好的沟通通讯机沟通信号。操作人员站在独立搭设的马凳上（不与现浇墙体的支撑剂叠合板下支撑相连接），手扶叠合板预制构件摆正位置后用遛绳控制预制板高度和位置。用撬棍校正，各边预制构件均落在剪力墙上，混凝土板的控制点位置允许安装在误差±5三n范围内，完成预制构件的初步安装就位。预制构件安装初步就位后，用支撑上的顶托微调器及可调节支撑对构件进行水平微调，确保调整后预制楼板与支架的木方结合紧密。如果预制板有误差范围内的翘曲，要根据剪力墙上50OnInl控制线校进行调整校正，保证板顶标高一致。吊装的预制构件重量较大，必须设专人指挥。
