电气二次回路设备的检查与试验.docx

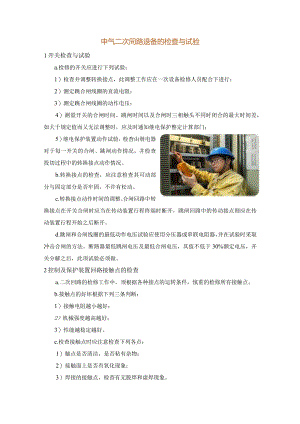

申气二次同路退备的检查与试验1开关检查与试验a.检修的开关应进行下列试验：1）检查并调整转换接点，此调整工作应在一次设备检修人员配合下进行；2）测定跳合闸线圈的直流电阻；3）测定跳合闸线圈的动作电压；4）测量开关的合闸时间、跳闸时间以及合闸时三相触头不同时闭合的最大时间差，如大于规定值而又无法调整时，应及时通知继电保护整定计算部门；5）继电保护装置动作试验，检查由继电器对于每一开关的合闸、跳闸动作情况，并检查投切过程中的转换接点动作情况。b.转换接点的检查，应注意检查其可动部分与固定部分是否牢固，不许有松动。c.转换接点动作时间的调整。合闸回路中转换接点在开关合闸时应当在传动装置行程终端时断开，跳闸回路中的传动接点则应在传动装置行程开始之后断开。d.跳闸和合闸线圈的最低动作电压试验应使用分压器或串联电阻器，并在试验时采取冲击合闸的方法。断路器最低跳闸电压及最低合闸电压，其值不低于30%额定电压，开关分解之后，此项试验必须做。2控制及保护装置回路接触点的检查a.二次回路的检修工作中，须根据各种接点的运转条件，慎重的检修所有接触点。b.接触点的好坏根据下列三条判断：1）接触电阻越小越好；2）机械强度越高越好；3）性能越稳定越好。c.检查接触点时应注意检查下列各点：1）触点是否清洁，是否粘有杂物；2）接触面上是否有氧化现象；3）焊接的接触点，检查有无脱焊和虚焊现象。d.导线用螺丝连接时，必须遵守下列规定：1）丝扣必须完整，螺丝拧入的深度至少应等于丝机的直径。螺丝不许撑靠在任何东西上；2）螺丝帽不许双用，即把同一螺丝帽，既作与盘紧固零件之用，又作连接导线之用；3）防止有松动现象，采用背帽弹簧垫平垫的方法，而且导线环钩必须按照上螺丝的方向配置；4）镀格、镀锡、镀锌的导线，无论如何不许去掉镀层；5）刷漆时要小心，防止漆进入螺丝连接处和线头；6）拧螺丝时，必须小心，以免损坏丝扣；7）不许使用有油、酸、碱的抹布擦端子。e.接头的焊接应遵守下列规定：1）焊料的熔解温度，通常应低于焊接零件的熔解温度，焊接一般零件用锡铅焊料；2）仅在净化过的表面，才允许焊接。通常使用助熔剂进行净化，焊接铜时用松香，焊接铁时用盐酸，对精密仪器、继电器内部小导线及半导体器件必须使用松香做助熔剂；3）用焊锡焊接的导体不能承受力量，所有导体必须加以固定；4）发生高热的地方（如电阻器）禁止使用锡焊，一般用银焊；5）大电流的导线的线头必须用压接，不用焊接。3保护与自动装置回路动作试验a.保护与自动装置动作试验项目如下：1）根据原理图制定出校验顺序；2）闭锁装置应试验闭锁的正确性；3）回路接有切换开关端子等，用以改变结线的器具时应试验这些器具在各种位置下的动作情况;4）全部试验完后，检查保护及自动装置操作开关的动作情况;动作于数个开关时，动作试验应将所有开关全部跳闸；5）信号装置动作的正确性；6）检查远方操作的动作可靠性；7）检查保护及自动装置所操作的开关，其它机构的合闸及跳闸的动作情况。b.检查保护与自动装置回路的动作情况应按照图纸进行，试验时应用启动装置的方法来完成。试验时应注意继电器的动作是否正确，同时检查继电器的标号是否正确。c.保护及自动装置回路的动作试验，应首先作用于信号或动作引出继电器,不使开关跳闸，只在全部继电器相互动作试验完毕后，才校验对开关动作的情况。逆变器室及公用自动装置的动作试验，注意当时设备所处的状态、接点的位置，然后拟定试验顺序。d.开关失灵保护的动作试验，除将其出口压板断开外，还要打开其相应的跳闸回路的接线，只作信号试验。4使用一次电流与工作电压进行的校验a.一次电流及工作电压来校验保护及自动装置交流回路，继电器动作情况,应在正常结线方式下进行检查。b.对新安装设备或设备回路经较大变动的装置，在投入运行以前，必须用一次电流和工作电压加以检验，以判定：1）对接入电流、电压的相互相位、极性有严格要求的装置（如带方向的电流保护、距离保护等），其相别、相位关系以及所保护的方向是否正确；2）电流差动保护（线路纵差及横差等）接到保护回路中的各组电流回路的相对极性关系及变比是否正确；3）每组电流互感器的接线是否正确，回路连线是否牢靠。定期检验时，如果设备回路没有变动（未更换一次设备电缆、辅助变流器等）只需用简单的方法判明曾被拆动的二次回路接线确实恢复正常（如对差动保护测量其差电流，用电压表测量继电器电压端子上的电压等）即可。c.用一次电流与工作电压的检验，一般需要进行如下项目：1）用相序表测量电压的相序;2）测量电压、电流的相位关系；3）利用一次电流与工作电压向保护装置中的相应元件通入模拟的故障量或改变被检查元件的试验接线方式，以判明保护装置接线的正确性；4）测量电流差动保护各组电流互感器的相位及差动回路中的差电流（或电压），以判明差动回路接线的正确性及电流变比补偿回路的正确性；5）对于单相自动重合闸，须进行所在线路两侧电流电压相别、相位一致性的检验。d.用一次电流及工作电压进行的检验结果，必须按当时的负荷情况加以分析，拟定预期的检验结果，凡所得结果与预期的不一致时，应进行认真细致的分析，查找确实原因，不允许随意改动保护回路的接线。e.上述试验时，应防止造成开关跳闸，测差电压时应停用相应的保护。差动保护装置，在设备起动或充电时，必须投入，当设备空载运转良好后，在带负荷后暂行停用，进行工作电流校验，完全正确无误后投入使用。f.模拟故除试验。用模拟故隙来试验主要保护装置的起动值，应在设备大修后进行。
