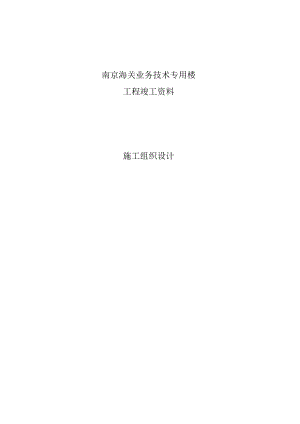

海关业务技术专用楼工程施工组织设计.docx
南京海关业务技术专用楼工程竣工资料施工组织设计地上部分施工组织设计1第1章工程概况3第2章施工准备42.1 组织准备42.2 资源准备42.3 现场准备112.4 技术准备12第3章施工进度计划143.1 工期目标143.2 总进度计划143.3 月、周计划14第4章施工方案154.1 施工测量154.2 模板工程154.3 钢筋工程164.4 混凝土工程174.5 砌体工程194.6 门窗工程204.7 楼地面工程214.8 粉刷工程234.9 防水工程244.10 垂直运输与脚手架254.11 11电气安装分项254.12 管道安装分项314.13 通风安装分项354.14 季节施工及成品保护措施37第5章质量保证体系405.1质量方针405.1质量管理组织机构。.405.3质量保证体系04第6章安全生产及文明施工416.1 安全生产416.2 文明生产43地下部分施工组织设计44第1章工程概况461.1 建筑概况461.2 结构概况461.3 给排水概况481.4 电气概况481.5 暖通概况491.6 智能概况49第2章施工准备052.1 技术准备工作052.2 组织准备工作052.3 三通一平522.4 施工技术计划准备542.5 施工测量54第3章施工部署563.1 目标563.2 施工方法563.3 平面、立休、交叉作业施工方法57第4章主要分部项技术措施594.1 定位放线、标高传递、沉降观测594.2 地下室施工方案59第5章安全部分70第6章质量控制措施71南京海关业务技术专用楼地上部分施工组织设计编制说明本施工组织设计编制依据为：（1）南京海关业务技术专用楼工程施工承包合同；（2）南京海关业务技术专用楼设计图纸和相关设计说明；（3）现行的建筑安装工程施工验收规范及建筑安装工程质量检验评定标准；（4）江苏省建筑安装工程技术操作规程：（5）江苏省建筑工程总公司质量手册及程序文件。根据我公司“科学管理、质量第一、优质服务、信誉至上”的质量方针，精心组织、科学施工，确定木工程质量目标为：省优质工程及鲁班奖工程，工期目标为644d；安全目标为：杜绝重大安全事故，创市文明施工标准化现场。本施工组织设计适用范围是地上部分（0.05m以上）。本施工组织设计由主体文件和南京海关技术业务专用楼工程项目质量规划、特殊过程和挂念过程施工方案等附件组成。第1章工程概况南京海关业务技术专用楼位于南京市城东干道八宝前街，西临城东干道，南临大光路，东临光大花园住宅楼，是南京海关的办公用房。该大楼设计单位：江苏省建筑设计研究院；监理单位；南京工苑监理公司；施工单位；江苏省建筑集团公司；南通五建建设工程有限公司。本工程由主楼和裙楼组成，总建筑面积25553,占地面积为9876m2,主楼22层，裙楼5层，地下室2层,地面±0.000以上建筑总高度为97.1m,为超高层建筑。内设电梯4部，地下二层为汽车库、变配电房、水泵房、水池、自行车库等；首层门厅、消防监控中心、报关大厅，二层接待室、大厅敞开空间等，三层电教室、电话总机房、500人大会议厅等，五层有计算机房、空调机房，20层为审单中心，21层职工活动中心，22层为多功能厅，屋顶有消防水箱。地下室底板板面标高为640m,裙楼层高为4.8m,标准层层高为3.9m。外装修室外地坪以上外墙为干挂花岗石及玻璃幕墙，室内办公室及走道为乳胶漆墙面，一、二层报关大厅和各层电梯厅公共走道地面为高档磨光花岗石，办公室为抛光地砖楼面，各层的办公室平顶为轻钢龙骨纸面石膏板平顶。本工程结构采用全现浇框架剪力墙体系，抗震设计烈度为7度，建筑安全等级为一级，建筑场地为二类场地，本工程桩基采用机械钻孔灌注桩，桩承台和底板采用钢筋混凝土整板基础，在三层大会议厅顶采用了三根预应力梁。主要机电设备安装：空调、给水排水、消防、电气、自动控制系统安装等。第2章施工准备2.1 组织准备为了优质高效地完成施工任务，我公司根据本工程特点选派具有类似施工经验的优秀管理人员组成项目管理班子，其中高级工程师3名，助理工程112名，以确保现场各项施工管理工作能步步到位。2.2 资源准备2.2.1 劳动力的组织本工程在四层开始立体交叉作业方式组织施工，即钢筋混凝土框架与底下工程施工同时进行，根据墙体完成情况，不失时机地插入内粉作业，主体内粉进行立体交叉，同时施工。劳动力组织的特点是，劳动力分布面大、多种作业配合施工的要求高，各个施工阶段穿插进行。针对上述特点，我公司将技术水平高、作业能力强的施工人员，以满足本工程劳动力组织的需要，各阶段所需工种人数的不同，合理从其他工地调度，确保各阶段施工计划目标的实现，从而保证工程的计划总工期。2.2.2 机械设备使用计划根据工程进度情况，分阶段及时组织调拨工程所需机械设备、周转材料进场，保证工程施工的顺利进行，确保工程工期。2.2.3 主要材料计划见主要材料计划表。2.2.4 主要设备计划见主要设备计划表。序号姓名部门职称工作年限（年）1经理室2经理室3经理室4经理室5经理室6经理室7经理室8施工技术科9施工技术科10施工技术科Il施工技术科12施工技术科13施工技术科14施工技术科15质量安全科16质量安全科17质量安全科18材料设备科19材料设备科工阶段工种主体施工阶段（人）装饰阶段（人）扫尾阶段（人）钢筋工60木工10020混凝土工405普工3030瓦工2030IO机电工10106抹灰工8025油漆工305架子工1510水电安装工15455合计30526051序号机械设备名称数量功率1ALFAPA8221台x43.5kW=43.5kW2人货电梯（双笼）l×33kW=33kW3砂浆搅拌机2×4kW=8kW4圆盘锯2×3kW=6kW5木工电刨3×4kW=l2kW6钢筋切断机l×7kW=7kW7钢筋弯曲机1×3kW=3kW8钢筋对焊机IxlOOkVA=100kVA9插入式振动器8×1.5kW=12kV10平板振动器2×3kV=6kW11钢筋调直机1x3kW=3kW12蛙式打夯机1×3kW=3kW13切割机2×1.5kW=3kW14砂轮机1×2kW=2kW15高压水泵2×11kW=22kW16电焊机1×40kCA+2×7kVA=54kVA17竖向钢筋压力焊机3×40kV=40kW18混凝土搅拌1×5.5kW=5.5kW19抽水机2×2kW=4kW20混凝土输送泵4×10kW=40kW21试压泵222液压弯曲机223小计PI=175kWP2=I94KVA序号仪器名称规格型号数量1经纬仪2水准仪3磅称4钢卷尺50m5钢卷尺30m6钢卷尺5m7质量检查尺8万用表9压力表10接地摇表Il激光铅垂仪序号材料名称计划用建采购方1钢材2234.84t*2木材323.959m33水泥1216.67t4镀锌管41.824t5无缝钢管.26.117t6饵接钢管62.28t7脚手管500t8模板5000m29t5000m3*10塑料管2000m11电线20000m12电缆500m序号设备名称数量备注1各式风机40台2热泵机组4台3各式水泵30台4电梯4台5变配电机组1组6各式配电箱140组7电子除垢仪1台8电开水炉19台9消防箱125组10气压罐2只11水箱2只12大便器91只13小便器67只14洗脸盆89只15洗澡盆20只.-CM一O6*8.IIBCI9§9SQqGZ三Z4一一一O"T16-8iC9S
