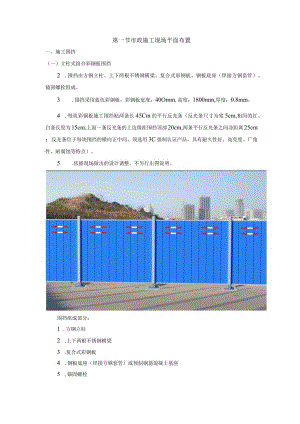

第一节市政施工现场平面布置一、施工围挡（一）立柱式组合彩钢板围挡2 .围挡由方钢立柱、上下两根不锈钢横梁、复合式彩钢板、钢板底座（焊接方钢套管）、锚固螺栓组成。3 .围挡采用蓝色彩钢板，彩钢板宽度：40Omm,高度：1800mm,厚度：0.8mm。4 .每块彩钢板施工围挡贴两条长45Cm的平行反光条（反光条尺寸为宽5cm,相间的红、白条长度为15cm,上面一条反光条的上边缘距围挡顶部20cm,两条平行反光条之间净距离25cm；反光条位于每块围挡的横向正中间。须选用3C强制认证产品，具有耐久性好、高亮度、广角性、耐腐蚀等特点）。5 .依据现场做出的设计调整，不另行出图说明。围挡组成部分：1 .方钢立柱2 .上下两根不锈钢横梁3 .复合式彩钢板4 .钢板底座（焊接方钢套管）或预制钢筋混凝土基座5 .锚固螺栓1 .立柱式组合彩钢板围挡,背部支撑做法。2 .图示尺寸以mm计。单体围挡规格：彩钢板宽度：400mm彩钢板长度：180Omm彩钢板厚度：0.8mm（二）框架式镀锌板外附喷绘布围挡1 .此围挡适用于工期大于6个月且施工现场穿行行人较少的新建、改建、扩建等市政工程施工现场。2 .此围挡单块尺寸为2m高、5m长，立柱采用100mmxlOOmm方钢管，立柱间距2.5米，涂灰色防锈漆。框架采用40mmx40mm国标角钢焊接，0.6mm镀锌板蒙面，外附喷绘布。3 .为保证行车视距和安全要求道路交叉口处采用挂网式通透围挡。通透围挡长度根据工程现场情况按规范及设计要求组装。4 .施工场地为水泥、沥青等硬质地面时，立柱可用膨胀螺栓12x150锚固。5 .施工场地为松软地面时，立柱采用混凝土基础锚固。6 .在坡度较大的路段设置此围挡形式，围挡采用砌砖基座（水泥砂浆抹面）找平，基座高度不大于0.3m,基座上方围挡牌高度仍为2m。7 .围挡统一安装爆闪警示灯，警示灯立在围挡顶部，每间隔5m设置一个。8 .依据现场做出的设计调整，不另行出图说明。安装流程示意图蒙镀锌板喷绘彩色画面EOZ幽施篓把陋松软地面基础硬质地面锚固围挡制作技术说明：1 .框架材料为40mmx40mm角钢；立柱采用100XlOOmm方钢管。2 .框架及立柱要进行打磨除锈，然后涂一道底漆，两道灰色防锈面漆。3 .围挡板为蓝色0.6mm彩钢板（平板），与框架钾合。4 .单张围挡尺寸为：1.96m长，1.8m高。两张为一组，中间以螺栓紧固。每组两端采用立柱固定。5 .围挡底座为砖砌基础，方钢立柱基础为C25混凝土制作，尺寸为0.4mX0.4mX0.6m,预埋l2圆钢及锚栓。6 .依据现场做出的设计调整，不另行出图说明。IOXIOX昉钢（三）可移动组合式彩钢板围挡1.此围挡适用于掘路工程及工期小于3个月的道路综合整治、铳刨盖被等市政工程以及掘路工程施工现场。2 .围挡采用0.5mm蓝色彩钢板（平板），框架采用30mmx20mmx1.5mm扁钢管等材料制作。3 .围挡片与支撑支架之间采用承插连接，相邻围挡片之间采用螺栓连接。4 .围挡可根据施工场地用地面积的要求左右旋转三角支架。5 .每个三角支架两端正常压重为30公斤砂袋各一袋。遇大风天气须增加压重以稳定围挡。6 .每块彩钢板施工围挡贴两条长45Cm的平行反光条（反光条尺寸为宽5cm,相间的红、白条长度为15cm；上面一条反光条的上边缘距围挡顶部20cm,两条平行反光条之间净距离25cm；反光条位于每块围挡的横向正中间。须选用3C强制认证产品，具有耐久性好、高亮度、广角性、耐腐蚀等特点）。7 .围挡统一安装爆闪警示灯，警示灯立在围挡顶部，每间隔5m设置一个。围挡板制作技术要求：1 .框架材料为30mmX20mmX1.5mm扁钢管;2 .挡板采用0.5mm彩钢板；3 .挂环材料为20镀锌钢管；4 .框架所有连接部位均满焊，焊后打磨；5 .框架外表面除锈后涂防锈漆,涂一道底漆，两道灰色面漆；6 .框架与彩钢板用拉钾钉固定，间距150mm200mm0围挡板制作技术要求：1 .框架材料为30mmX20mmX1.5mm扁钢管；2 .挡板采用0.5mm彩钢板；3 .挂环材料为20镀锌钢管；4 .框架所有连接部位均满焊，焊后打磨；5 .框架外表面除锈后涂防锈漆,涂一道底漆，两道灰色面漆；6 .框架与彩钢板用拉钾钉固定，间距150mm200mm0（四）注水式全塑施工围挡（一）大型注水式全塑施工围挡：1 .此围挡适用于工期小于3个月的道路改扩建和翻建、铳刨盖被等市政工程以及掘路工程，并可在施工区域内的单位出入口等位置与其他围挡配合使用。2 .围挡采用高密度聚乙烯、抗UV齐I、色料等材料制作,满足环保要求。3 .围挡规格：长1.28m,高2m,宽度0.35m,净重23kg,装水重量280kg；耐候性能-20°C+60；连接方式为卡扣拼装连接。4 .围挡颜色为蓝色，上部设警示器插孔。5 .每个注水式全塑施工围挡贴两条平行、红白交错的反光条；上、下两条反光条均分为两段,每段30cm（反光条尺寸为宽5cm,相间的红、白条长度为15cm,均沿围挡凹陷边缘处贴置；须选用3C强制认证产品，具有耐久性好、高亮度、广角性、耐腐蚀等特点）。6 .围挡统一安装爆闪警示灯，警示灯立在围挡顶部，每间隔5m设置一个。施工效果道路改扩建和翻建、人行道施工时，沿道路走向的使用注水式全塑施工围挡,可以不连续设置，间隔围挡之间用两道平行警戒绳或彩旗连接封闭，相邻围挡之间的距离不得大于5米。（二）小型注水式全塑施工围挡:1 .此围挡适用于工期小于3个月的道路改扩建和翻建、铳刨盖被等市政工程以及掘路工程，并可在施工区域内的单位出入口等位置与其他围挡配合使用。2 .围挡采用高密度聚乙烯、抗UV剂、色料等材料制作,满足环保要求。3 .围挡规格：长1.44m、高1.3m、宽0.35m,耐候性能-20+60。4 .围挡颜色分为蓝色和黄色两种，蓝色用于市政工程，黄色用于掘路工程。5 .每个围挡在距底部约0.6m处贴一条平行、红白交错的反光条，反光条总长度与围挡宽度相当（反光条尺寸为宽5cm,相间的红、白条长度为15cm；须选用3C强制认证产品，具有耐久性好、高亮度、广角性、耐腐蚀等特点）。144cmWnOS9 GixsgixosixosixoJjllll道路改扩建和翻建、人行道施工时，沿道路走向的使用注水式全塑施工围挡,可以不连续设置，间隔围挡之间用两道平行警戒绳或彩旗连接封闭，相邻围挡之间的距离不得大于5米。（五）通透式彩钢板围挡1.为保证行车视距和安全要求,此围挡在道路交叉口处与其他围挡配合使用。2 .单张围挡尺寸为1.96m长、2m高。围挡用30mmx20mmx1.5mm扁钢管组成网格框架，分为上、下两部分，上部高1.2m,为8拉丝构成的网格，下部高0.8m,为0.5mm厚蓝色彩钢板（平板）。3 .根据施工所在道路不同，通透式彩钢板围挡的设置长度不同：交叉路口主干道一侧，通透围挡的设置长度不小于10m；其他道路一侧，通透围挡的设置长度不小于6mo4 .每块通透式围挡贴一条长45Cm的平行反光条（反光条尺寸为宽5cm,相间的红、白条长度为15cm；反光条沿蓝色彩钢板上边缘贴置，位于每块围挡的横向正中间；须选用3C强制认证产品，具有耐久性好、高亮度、广角性、耐腐蚀等特点）。5.围挡统一安装爆闪警示灯，警示灯立在围挡顶部，每间隔5m设置一个。围挡板制作技术要求：1 .框架材料为30mmX20mmX1.5mm扁钢管；2 .挂环材料为20镀锌钢管；3 .挡板下部为0.5mm彩钢板，上部为8拉丝；4 .框架所有连接部位均满焊，焊后打磨；5 .框架外表面除锈后涂防锈漆,涂一道底漆，两道灰色面漆;6 .框架与彩钢板用拉钾钉固定，间距150mm200mm。三角架制作技术要求:1.三角架材料为30mmX20mmX1.5mm扁钢管;2 .挂钩材料为l圆钢；3 .框架所有连接部位均满焊，焊后打磨;4 .所有切割断面均打磨去毛刺;5 .框架外表面除锈后涂防锈漆,涂一道底漆，两道灰色面漆。路口透视板结构图围挡板制作技术要求：1 .框架材料为30mmX20mmX1.5mm扁钢管；2 .挂环材料为20镀锌钢管；3 .挡板下部为0.5mm彩钢板，上部为8拉丝；4 .框架所有连接部位均满焊，焊后打磨；5 .框架外表面除锈后涂防锈漆,涂一道底漆，两道灰色面漆;6 .框架与彩钢板用拉钾钉固定，间距150mm-200mmo三角架制作技术要求：1 .三角架材料为30mmX20mmX1.5mm扁钢管；2 .挂钩材料为l圆钢；3 .框架所有连接部位均满焊，焊后打磨；4 .所有切割断面均打磨去毛刺;5 .框架外表面除锈后涂防锈漆,涂一道底漆，两道灰色面漆。（六）护栏围挡1 .该种形式围挡可用于道路整治工程、掘路工程中，与其他形式的围挡配合使用，具体应用于人行道施工区域靠近网点、商铺的内侧，以及在狭窄路口、区域临时使用。2 .围挡统一安装爆闪警示灯，警示灯立在围挡顶部，每间隔5m设置一个。3 .护栏围挡需保持整齐、顺直，出现痛腿、破损等损坏需及时修复。人行道施工时，沿道路走向的使用护栏围挡，可以不连续设置，间隔围挡之间用两道平行警戒绳或彩旗连接封闭，相邻围挡之间的距离不得大于5米。如有网点商铺等需要设置出入口通道的，通道两侧应设护栏，有沟槽的位置应设置通行便桥，并对通行便桥进行荷载验算。出入口通道应设温馨提示牌。二、安全防护设施（一）安全通道1.工程下通行，处于高空坠物半径内时，需设置安全通道防护棚。2 .安全通道防护棚应采用钢管扣件搭设支架，顶部设置应设置硬质防护，并做防水处理。应采用双层50mm厚木板架设，上下两层间隔0.8m。3 .安全通道防护棚侧边应设置隔离栏杆，并满挂密目安全网。通道顶棚四周刷红白油漆，并悬挂安全警示标语。1 .通行安全通道前视图、左视图。2 .图示尺寸以mm计。1 .通行便桥顶视图。2 .图示尺寸以mm计。（二）通行便桥1 .管线沟槽开挖、人行道铺装等施工过程中，需要行人通行的出入口，需设置通行便桥。2 .人行便桥宽2m。3 .通行便桥采用角钢、钢管等焊接框架，板面铺钢板，两侧加设护栏。4 .施工单位需根据施工现场情况，进行荷载验算，合理安置施工便桥，并采取加固措施，确保便桥稳定牢固。60Mfl*3.5mm<f60lf3.5mm60Mfl13.5mm70BHM4mrr4>70MtJM<nm/方6x3cmMi3mm20060miM34>IOmmM*060”M招.5mm70MHM4mm-K31通行便桥顶视图Hf6×3cmfM3mmIOmmMm60H"N5mm-ff111111111111111111111IlIlIlIlIlIlIlIlIlIlIlIl%.5磨月24分4分4好制.押料身24勿嵋24第7.5,60BWM3.5mm
